Jesus

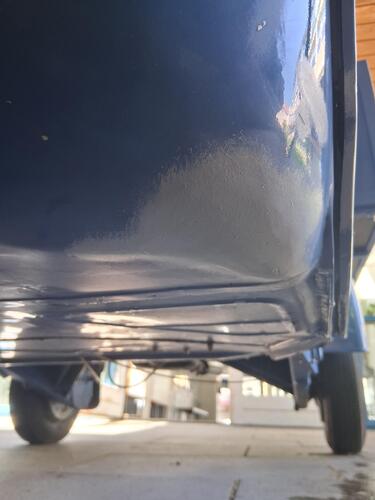

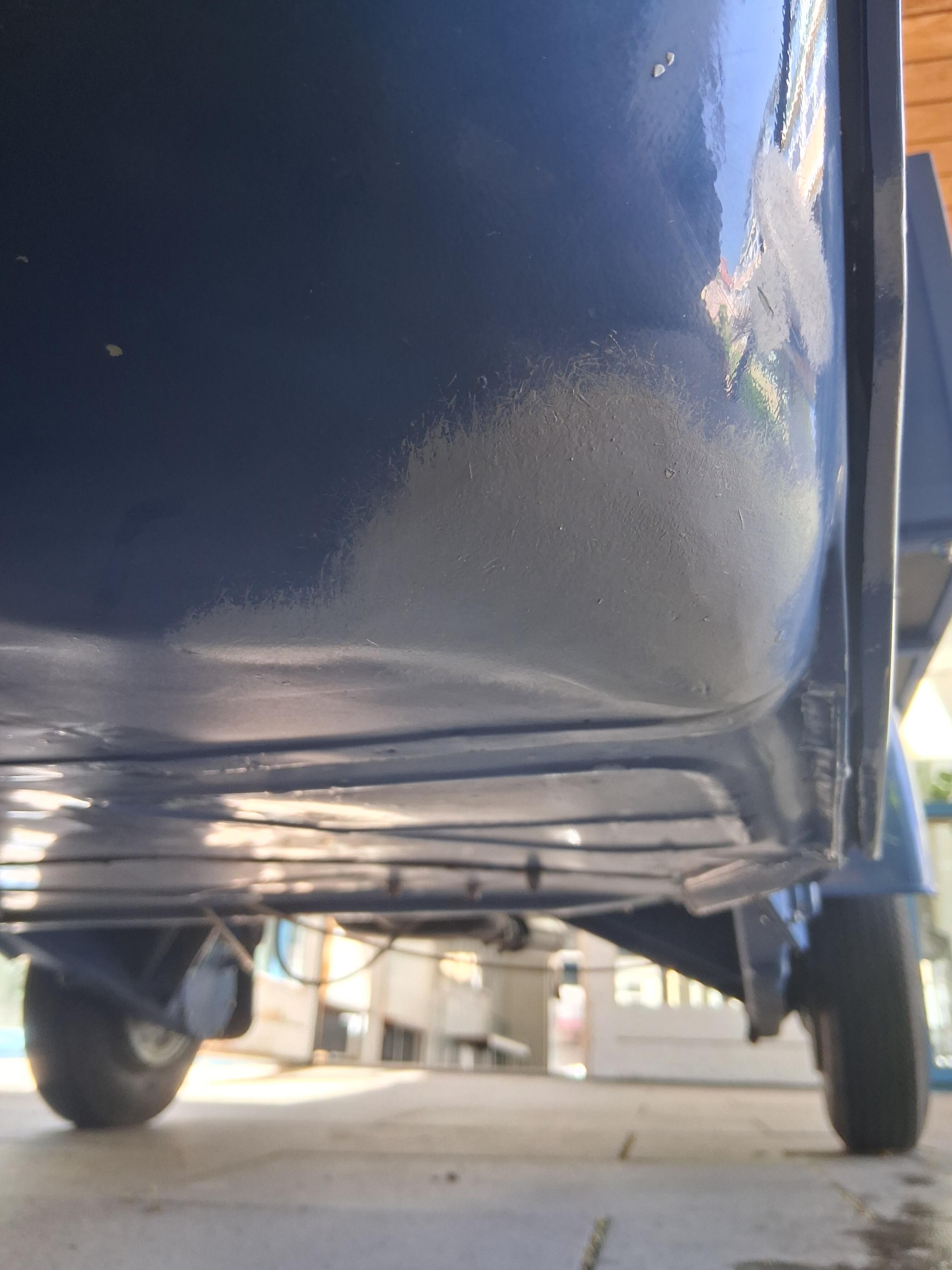

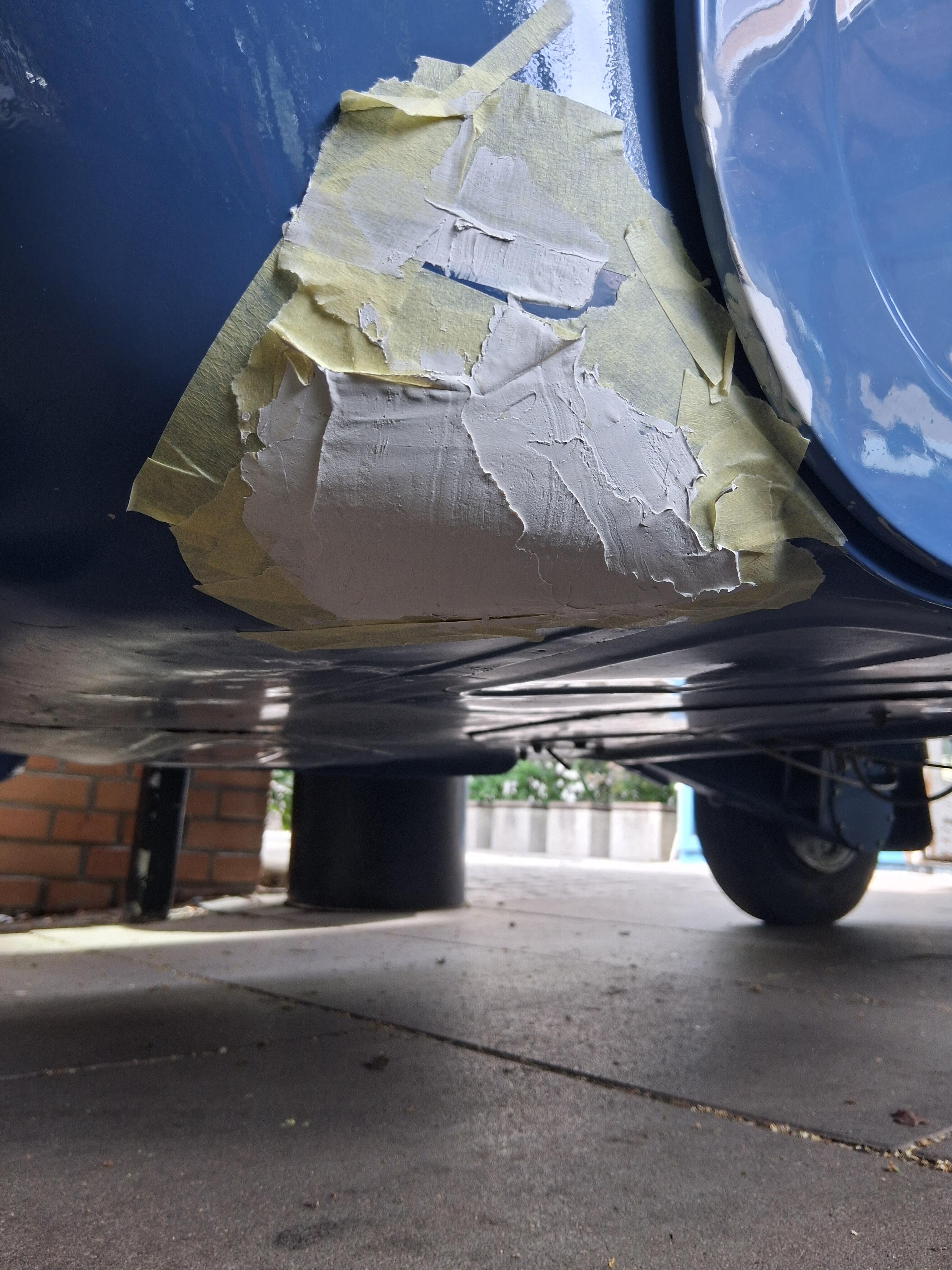

Zur Not kannst Du die Plastikteile auch alle in dem gleichem hellen Grau lackieren, wenns nichts passendes gibt.

Der kauft als nächstes ein E Bike.........

Nach 2 Wochen Leckbehebung endlich einem brauchbaren Ergebnis nah. Die Ansaugflanschfläche und Fudi habe ich jetzt OHNE Dichtung nur mit Dichtmasse verbaut. Dazu musste ich aber eben nochmal Steuerzeiten und QK messen und anpassen. Das ist jetzt endlich dicht, aber ich habe noch gaaanz minnimalen Verlust. 20 mmGh in 40 Minuten. Am Bild kann man es schön erkennen. Jetzt drück es mir die Luft durch die Gehäusehälftendichtung am Kurbelgehäuse. nur ganz leicht, und genau so quer durch die Materiealdicke der Dichtung wie am Ansauger oder Fudi. Beidseitig mit Dichtmasse verklebt, da ist es dicht, der Schaum bildet sich aus der überstehenden Papierdichtung heraus. Am Bild ist da sone ganz feine Schaumblase, schaut eher aus wie ein Schimmelpilz. Ich hoffe und denke das nach ner weile Betrieb die Dichtung "vollgesaugt" mit Betriebsmitteln ist und besser dichtet.

mann könnte auch den Schieber am Cutaway etwas größer Feilen, so dass er bei "Aufreissen" mehr Luft bekommt, also leicht abmagert.

Der kam gestern von meiner Frau.... Suche Mann mit Pferdeschwanz, Frisur egal.

So, habe heute den Motor mit ner 1,5mm Alufudi und 1,35mm QK zusammen gebaut. Dazu musste ich den Zylinder oben nochmal Kürzen um auf die QK zu kommen. Morgen früh wird abgedrückt. Bei mir ist, war der Ansaugflansch und die Fudi über die Papierdichtung quer durch undicht. Ich habe alle Flanschflächen auf der Fräse geplant, und da wo ich hin kam auf ner Glasplatte mit 400 Naßpapier abgezogen. Meine Auslassflanschplatte zum Abdrücken ist aus 6mm Stahl mit ner 3mm gummimatte darunter, da ist der Motor dicht. Die Flanschplatten für Auspuff und Ansauger sind nach dem schweißen und planen noch etwa 7mm dick

Habe heute die Ansaugflanschdichtung 0,75mm gegen eine 0,25mm dicke Dichtung getauscht. Beim Ausbau der 0,75mm musste ich den Ansaugrüßel mit nem Hebel lockern. Die dichtung ist bei der Demontage zerrissen, die Dichtmasse hatte flächiges Tragbild und ich musste es vom Block und Ansauger abschaben. Für mich sah das in dem Moment flächig dicht aus, war es aber nicht. Die Dichtung hat über die Stirnfläche der Dichtung also in der Dicke Luft gaaaaanz langsam raus lassen so dass dort Schaumbildung enstand. Mit der Dünnenren Dichtung das gleiche Spiel, aber viel weniger als mit der Dicken. Neu dazugekommen ist dass jetzt Luft über einen Zylinderstehbolzen oben zwischen Zyli und Kopf leicht rausdrückt. Bei der Demontage musste ich ebenso alles locker hebeln, Die Dichtmasse hier auch flächig tragend. Hier habe ich heute ne Alu fudi gemacht. Zwei Zylinderstehbolzen sind am Blockgewinde "durchgebohrt", diese habe ich heute nochmal mit reichlich Locktide verbaut. Bei meinem letzten test heute noch mit alter Fudi hat sie in 40 Minuten von 300mmGh auf 120mmGh verloren. Unterdruck habe ich heute auch mal probiert, aber des Bremsentlüftungswerkzeug hat eine zu ungenaue anzeige, da war es über 3 minuten "Dicht" Hätte ich mir blos nie diese Blutdruckpenispumpe besorgt............ Morgen gehts weiter

Also, eine Niederlage akzeptiere ich nicht... Da Gute zuerst, der Ansaugrüssel ist nun dicht. Der Zylinderkopf und die Kerze ist dicht. Die Überströmer am Block sind dicht. Da das ganze aber leider aus Italien kommt... wieder was neues Die Elring 1mm Papierdichtung mit beidseitig dünn Dichtmasse zwischen Ansauger und Motorblock ist undicht. Ebenso die Elringdichtung 1,5mm am Zylinderfuß beim Überströmer (diesmal andere Seite) Es Drück mir die Luft durch das Dichtpapier! Die Strinfläche der Dichtung wirft blasen. Aktueller Verlust 20 mmGh auf 5 Minuten. Morgen Bau ich ne AluFudi und ne Ansaugdichtung aus dem dünnsten Dichtpapier was ich habe, dann schauen wir weiter.

Uhu Endboss ist fest, aber der Block noch immer undicht... wird immer weniger. Diesmal ist es der Zylinderstehbolzen am Gewinde im Motorblock Lüraseitig. Dort ist des Stehbolzensackloch zur Lima hin leicht durchgebohrt, da drück es ganz wenig raus. Trotz das ich die Stehbolzen mit Locktide in den Block geklebt habe. Uhu mit Föhn ist schon am Start, in 2 Stunden wissen wir mehr

Sooo, nun nachdem ich ja "dachte" das alles dicht ist, habe ich heute nochmal abgedrückt. Pfffffffffffffffff Nur ganz leicht aber trotzdem war diesmal der andere Überströmer an dem ich geschweißt habe, undicht. Aktuell wird gerade Uhu Endboss drauf geföhnt. Die Stelle ist unterm Lüfterrad der Überströmer. Der Rest von den undichten Stellen war bis jetzt unauffällig. Wir werden sehen, ich habe den längeren Atem als meine Ape, gegen eine Maschine gebe ich nicht auf

Ich habe jetzt den halben Tag damit verbracht den Ansaugrüssel dicht zu bekommen. Nachdem ich das "erste" Loch was nicht ersichtlich war, zu geschweißt habe, hats wo anders die Luft raus lassen. Das ganze spiel habe ich 4 mal gemacht bis es halbwegs dicht war. Dann habe ich den Versuchsaufbau, Eisenplatte mit Gummimatte an die "Motorblockseite" und am Ansauger die Pumpe komplett im Waschbecken versenkt. Und siehe da, die Pumpe gaaaaanz leicht am Balg und der Ansauger über die Verschraubung der Dichtplatte durch die Mutter durch undicht. Nun denn, jetzt ist er dicht, was für ein Geschiß.... jetzt nur noch den Rest dicht bekommen

Morgen, ich habe diesmal mit der Blutdruckpumpe und 300mmGH abgedrückt Das ist super!. Die Kerze ist am Gewinde undicht, das werde ich versuchen mit Kupferpaste (Bremspaste) zu dichten. Die Überströmer habe ich Kupplungsseitig im Block mit Uhu Endfest 300 und Heißluftföhn 70 Minuten lange geföhnt. Danach war der Uhu komplett fest.. (~80°). An der Stelle habe ich ja auch nur den Druck der Vorverdichtung, der wohl noch unter 2 Bar liegen sollte. Die Fudi macht mir weniger Sorgen, Ich habe die Dichtung genommen welche ich auch zum Messen der Steuerzeiten genommen habe, diese war schon leicht "gedrückt". Deswegen habe ich dies mit ein wenig Dichtmasse verbaut, aber ohne Erfolg. Da gibts einfach eine ganz frische. Den Ansaugrüssel habe ich gestern nachgeschweißt. Hier werde ich eine extra Vorrichtung bauen um den Ansaugrüssel seperat abdrücken zu können. @Helmut Der von Dir nachgehonte Apezylinder mit der im Brennraum weiter zurückgesetzten Kerze scheint wohl die Lösung zu sein. Die Kerze hält und schaut super aus, Motor läuft gut. Brennraum möchte ich noch nicht öffnen.

Also ein Überströmer an der FUDI war undicht, die Kerze ist undicht, der Ansaugrüssel war an einer Schweißnaht undicht und die aufgeschweißten Überströmer im Block waren undicht. Das hätte ich im Leben so nicht gedacht. Für mich gedacht habe ich sehr penibel gearbeitet... Ich bin mir fast sicher das eine große Menge an Motoren welche nicht abgedrückt wurden, nicht dicht sind. Wenn man wirklich die letzten 5% rausholen will, dann muss man auch abdrücken. Bevor der Haufen Alu nicht dicht ist, bin ich nicht zufrieden.

So, nachdem ich meinen undichten Block nochmal nachgeschweißt habe, immer noch undicht... Man sieht nix, und trotzdem Luftblasen. Der Simmerring war übrigens nicht die Undichtigkeit

Nach ewigen warten auf die Kupferdichtscheiben für das Kurbelgehäuse (11x7x1) kann ich den DR225 endlich wieder zusammen bauen. Einen neuen Kurbelwellensimmerring habe ich vorsichtshalber auch noch verbaut.

Der Tipp mit dem Tropfen Öl war super Jetzt ist die Pumpe dicht, am Pumpenbalg werde ich noch eine ordentliche Schelle anbringen, dort wo der Kugelschreiber hinzeigt. Das Ablassventil habe ich mit ner Zange "zu" gemacht. Nach 20 Minuten kein Druckverlust Die Einlassstopfen und den Schlauch habe ich mit Dichtmasse montiert, hier kommen ebenfalls noch Schellen drauf.

Habe mir jetzt auch sone Penispumpe besorgt. Leider verliert mein Versuchsaufbau 200mmHg in 40 Minuten. Die Eisenstange ist kein Rohr, also dicht. Ich werde morgen den Schlauch auf die Einlasshülse mit Dichtmasse und Schelle befestigen sowie die Einlasshülse in den Kunsstoffkonus einkleben. Wo Sind den an der Pumpe die noralgischen Stellen wo sie undicht ist? Das schraubbare Luftventil habe ich schon mit der Zange angezogen, da ging wirklich einiges an Luft raus....

Super, heute läufts Beim Ausbau der Hauptwelle habe ich diese erhitzt, dann vorsichtig ausgeklopft. Als ich sie dann in der Hand hatte, schnell festgestellt daß diese recht heiß ist, los gelassen, auf die Werkbank gefallen und voll auf mein Handy..... Bestelle mir jetzt ein neues

Jo, ich werde das gleich schweißen, bin mir aber nicht sicher inwiefern der Siri die Hitze aushält? Ich schau mal was passiert... Ich denke der Siri hat das überlebt, aber zum Schweißen ist der Block gruselig. Jetzt nur noch den Kanal neu fräsen und dann alles wieder zusammen bauen.

Gefunden.... den simmerring werde ich trotzdem tauschen

Hier mal ein Bild vom Wochenende mitm 175ger Motor... Und der Drucktest. Heute habs ich nochmal probiert, weil ichs einfach nicht glauben wollte.. Eindeutig der Kulusimmerring. Man hört und fühlt es. Etwa 1 Bar bläst dort in 2-3 Sekunden ab. Der Simmerring ist der blaue von Corteco Unten meine Einziehhilfe aus einem Rohrgestell von nem Schultisch, Damit kann man die Kuwe über den "inneren Lagerring" ins Lager ziehen.

hmmm, des Einziehwerkzeug stammt aus meiner Feder.... mach morgen ein Foto davon. Heiß machen ist sone Sache, dahinter sitzt ja direkt der Kulusimmerring, zudem möchte ich wie aktuell auch, die Papierdichtung beidseitig dünn mit Dichmasse verbauen. Wenn ich dann noch Föhne, rennt erstens die Zeit davon und die Dichtmasse zieht durch die Hitze auch schon an. nachm zerlegen morgen werdens wir sehen...

So ein Mist! Habe gerade meinen D.R. 225 Motor mit 1 BAR abgedrückt.... Pfffffffffffffffffffffffffffffffffffffffffffffffffffffffffffffffffffffffffffffffff Der Kupplungssimmerring lässt richtig Luft durch, obwohl ich dachte äusserst gewissenhaft gearbeitet zu haben... Die Kurbelwelle habe ich mit einem Einziehwerkzeug eingezogen und nicht mitm Hammer berührt. Morgen nochmal alles auseinander rupfen, ne neue Motorgehäusehälften Dichtung, neue Schaltrasten Dichtung, neue Fußdichtung.... Grrrrrrrrrrrrrrrrrr Das einzig gute, ich habe es vor dem Einbau in die Ape gemerkt. Jetzt bin ich gespannt was da schief gelaufen ist!?!

Am ersten Bild habe ich nen Kupplungskompressor, eine Auslassdichtungsschablone und eine Auslassverschlußplatte mit Gummi zum Abdrücken des D.R.225 gemacht. 2. Bild ist der Stopfen mit Fahrradventil und Gelenkbolzenschellen und Ansaugschlauch für den Einlass.

Jo, der Kolben ist nun schon auf dem Weg zu Dir... oben habe ich nicht wirklich sauber gemacht, das Spülbild ist noch zu erkennen
