Lichtschalter Verkabelung

[iooh.max]

Hi,

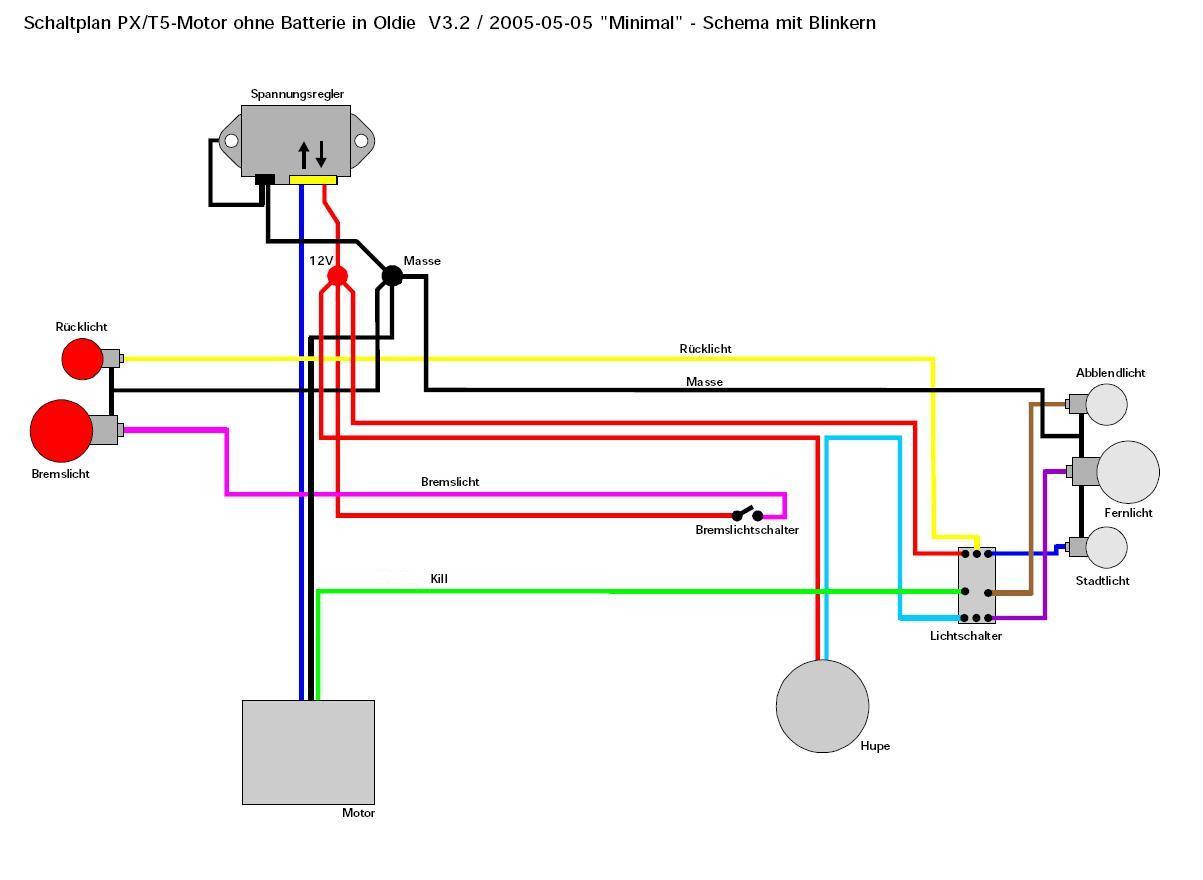

ich habe hier nen Lichtschalter der an meine VNB mit 12v kommen soll.

kann mir mal einer mit der Verkabelung helfen.

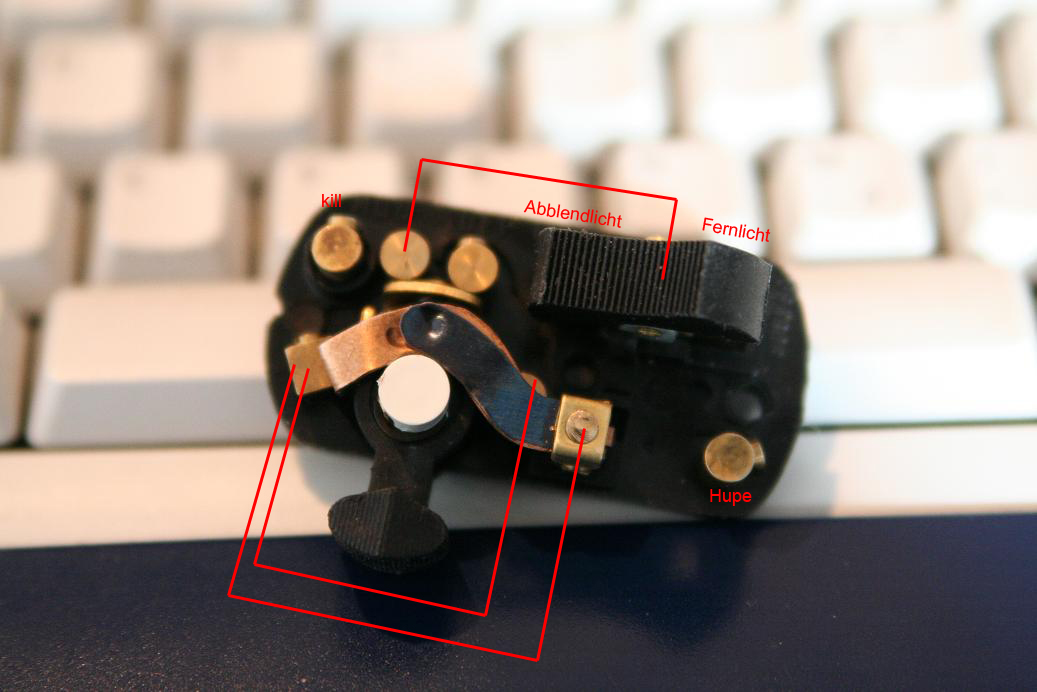

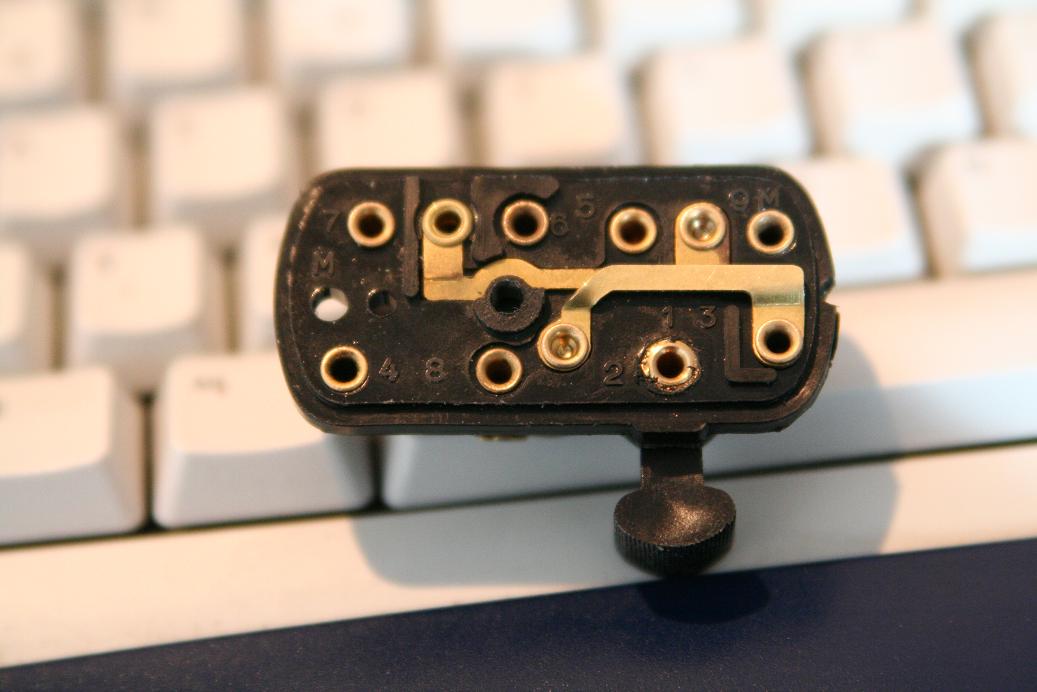

Die roten Linien zeigen Verbindungen auf der Rückseite an.

Ich habe mal alles soweit eingezeichnet wie ich denke.

Aber die Beschaltung von dem Linken Schalter bleibt mir ein Rätsel.

[Zupferia]

Hallo, am besten du nimmst ein einfaches Durchgangsmessgerät und

schaust wie die Verbindungen untereinander geschalten werden.

Das ist noch immer die einfachste und schnellste Lösung.

lg Christian

[iooh.max]

ja das hab ich schon gemacht.

wie soll sich das Licht denn verhalten wenn der linke schalter.

1. ganz links ist

2. in der mitte ist

3. ganz rechts ist

also was soll bei welcher stellung an bzw aus sein.

[bel]

ja das hab ich schon gemacht.

wie soll sich das Licht denn verhalten wenn der linke schalter.

1. ganz links ist

2. in der mitte ist

3. ganz rechts ist

also was soll bei welcher stellung an bzw aus sein.

Ob von recht nach links oder anders, keine Ahnung!

Aber auf jeden Fall:

a) Alle Lichter aus

b) Standlicht an (Rücklichtbirne und kleine Scheinwerferbirne)

c) Licht an (wie b) plus große Scheinwerferbirne -> also plus an den Fern-/Abblendlicht-Schalter)

Mehr weiß ich gerade auch nicht!

Nicht aufgeben. Ich habe da letztes Jahr auch mal lange rumprobiert!

[iooh.max]

Ob von recht nach links oder anders, keine Ahnung!

Aber auf jeden Fall:

a) Alle Lichter aus

b) Standlicht an (Rücklichtbirne und kleine Scheinwerferbirne)

c) Licht an (wie b) plus große Scheinwerferbirne -> also plus an den Fern-/Abblendlicht-Schalter)

Mehr weiß ich gerade auch nicht!

Nicht aufgeben. Ich habe da letztes Jahr auch mal lange rumprobiert!

hmm. das funktioniert ja mit dem schalter schon nicht, da ja bei 2 stellungen des schalters strom auf den Abblendlicht/Fernlich knopf geschickt wird.

man wie ich das hasse

[schurl]

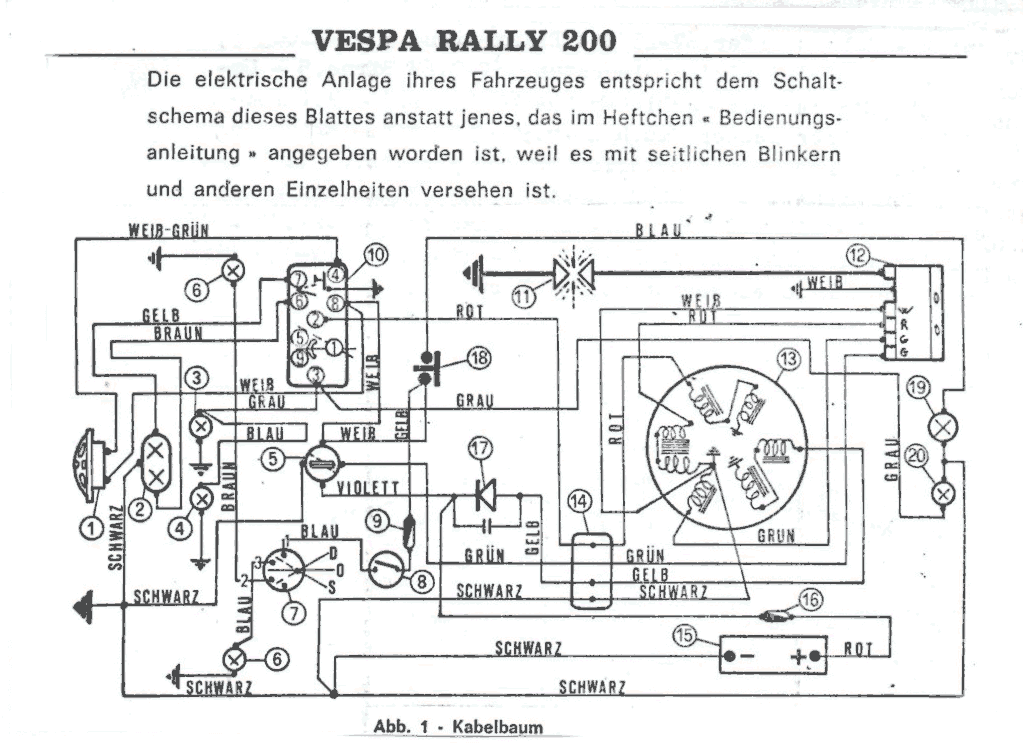

Dieser Lichtschalter siehtr genauso aus, wie der, der an meiner 78er Ducati-Rally verbaut ist. Angeschlossen ist der so, wie unten an diesem Schaltplan:

Hoffe, das klappt!

[iooh.max]

Dieser Lichtschalter siehtr genauso aus, wie der, der an meiner 78er Ducati-Rally verbaut ist. Angeschlossen ist der so, wie unten an diesem Schaltplan:

Hoffe, das klappt!

Das sieht schonmal ganz gut aus, nur dann würde das licht folgendermayen brennen:

1: Schalter Links: Rücklicht und Standlicht an

2: Schalter Mitte: Nur Abblendlicht oder Fernlicht an

3: Schalter Rechts: Abblendlicht oder Fernlicht an, Rücklicht an, Standlicht an.

Ist das bei dir auch so?

[schurl]

Schalter links: Alles an.

Schalter mitte: Alles aus. Hupe + Bremse gehen

Schalter rechts: Alles bis auf Scheinwerfer an.

Es ist bei mir so, dass Standlicht vorne und hinten über Batterie gehen, Scheinwerfer immer vom Motor direkt versorgt wird via rotem Kabel.
