Killschalter ohne Funktion

[Sugihara]

Hallo,

habe meine Special auf 12V umgerüstet, mit selbstgestricktem Kabelbaum. Funktioniert alles wunderbar, nur der Killschalter nicht.

Die Zündung ist eine PKXL mit 6 Kabeln, drei (weiß, rot, grün) zur CDI, drei (schwarz, blau, grün) zum Kabelkästchen.

- Habe das grüne zum Kabelkästchen mit dem Killschalter verbunden.

- Und das grüne zur CDI mit ebendieser.

- Der zweite (äusserste) Steckplatz "verde" an der CDI bleibt leer.

- Die Masseverbindung der CDI (Extra Kabel) fehlt.

Hätte ich das Kabel zum Schalter (zusätzlich zum grünen von der ZGP) mit dem leeren Steckplatz der CDI verbinden müssen?

Kann es am fehlenden Massekabel der CDI liegen?

... oder ist alles richtig verkabelt und der Killschalter hat lediglich im gedrückten Zustand keinen Kontakt zum Massepol, d.h. ich muß den Schalter nochmal öffnen und das Blech ein bißchen biegen?

GG

Edith sagt: Der Schalter wars. Blechstreifen nachgebogen, voilà.

Bearbeitet 28. Mai 2008 von Sugihara

[derdude]

Eigentlich müsste im Killschalter der Strom (grün) auf Masse (schwarz) treffen. So wie du das beschreibst würde ich den Schalter nochmal checken.

Wenn ich mich nicht irre geht das schwarze Massekabel vom Killschalter über den Spannungsregler auf den Rahmen...

Hast du n Schaltplan von deiner Konstruktion?

[Sugihara]

Einen präsentablen Schaltplan habe ich leider nicht, am Schalter siehts aber so aus:

- Blau ist das Massekabel von der Hupe (besser gesagt Schnarre)

- Weiss ist Masse

- Schwarz mit dem grünen vom Motor verbunden

Da die Hupe funktioniert ist die Masseverbindung übers weisse Kabel gewährleistet, nehme ich an.

Noch eine Frage: Wenn ich alle Verbraucher direkt mit Massekabeln zur ZGP/Regler verdrahtet habe, brauche ich dann noch zusätzlich

Masseverbindungen zum Rahmen/Motorgehäuse? Kann es daran liegen? Habe bis jetzt nur eine "Rahmenmasse" am

Regler. Kann es mit der fehlenden Masse des Motorgehäuses zusammenhängen? Aber das ist ja eigentlich über das

schwarze ZGP-Kabel geerdet..?

Bearbeitet 22. Mai 2008 von Sugihara

[derdude]

Der Schalter selber ist aber schon mit der Rahmenmasse verbunden..?

[Sugihara]

Nö. Das weisse Kabel ist mit der Kabelbaum-Masse verbunden. Und damit indirekt über die Rahmenmasse des Reglers auch mit dem Rahmen.

[$TR1K?ER]

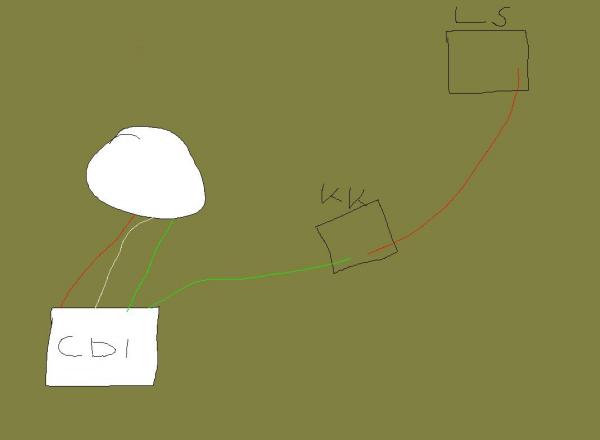

hab mal eben gezeichnet ned schön aber sollte gehen :)

Gruß

[derdude]

Nö. Das weisse Kabel ist mit der Kabelbaum-Masse verbunden. Und damit indirekt über die Rahmenmasse des Reglers auch mit dem Rahmen.

Wenn das stromführende Kabel dann auch von der Zündspule kommt sollte die Karre eigentlich ausgehen. Zumindest in meiner kleinen Elektronikwelt..

Nimm dir nochmal den Schalter vor, oder halte mal nur die Kabelenden aneineiander.

edit sagt noch: nachgucken ob der Kontakt beim Regler/Masse schön blank ist, kein Lack dazwischen oder so.

Bearbeitet 22. Mai 2008 von derdude
