Rasputins Päckchen bringe ich gleich auch noch zur Post. Außerdem lade ich in diesem Moment den aktuellen Schaltplan, Stückliste und Bilder zur Hauptplatine hoch. Ich löte gerade Andreas kram zusammen und aktualisiere bei der Gelegenheit nach und nach die Schaltpläne. Ich gebe Euch dann jedes mal bescheid, wenn ich etwas aktuelles hochlade.

Grüße!

Edith sagt: Schaltplan/Stückliste vom LCD passen auch. AUf den Fotos sind noch ein paar überflüssige Widerstände zu sehen. Aber das macht ja nix...

Bearbeitet 4. September 2008 von dare

[dare]

so, normans päckchen hab ich jetzt auch gepackt und es geht gleich zur post.

alle schaltpläne etc. auf der website sollten jetzt passen.

[level]

Hab heute mein Paket bekommen und mache mich jetzt mal an den Zusammenbau - Bericht folgt.

[dare]

uiuiuiuiuiui-wie aufregend. der erste ausser mir, der sich daran wagt ;)

vorsicht beim vergrößern der bohrungen (siehe homepage)

[level]

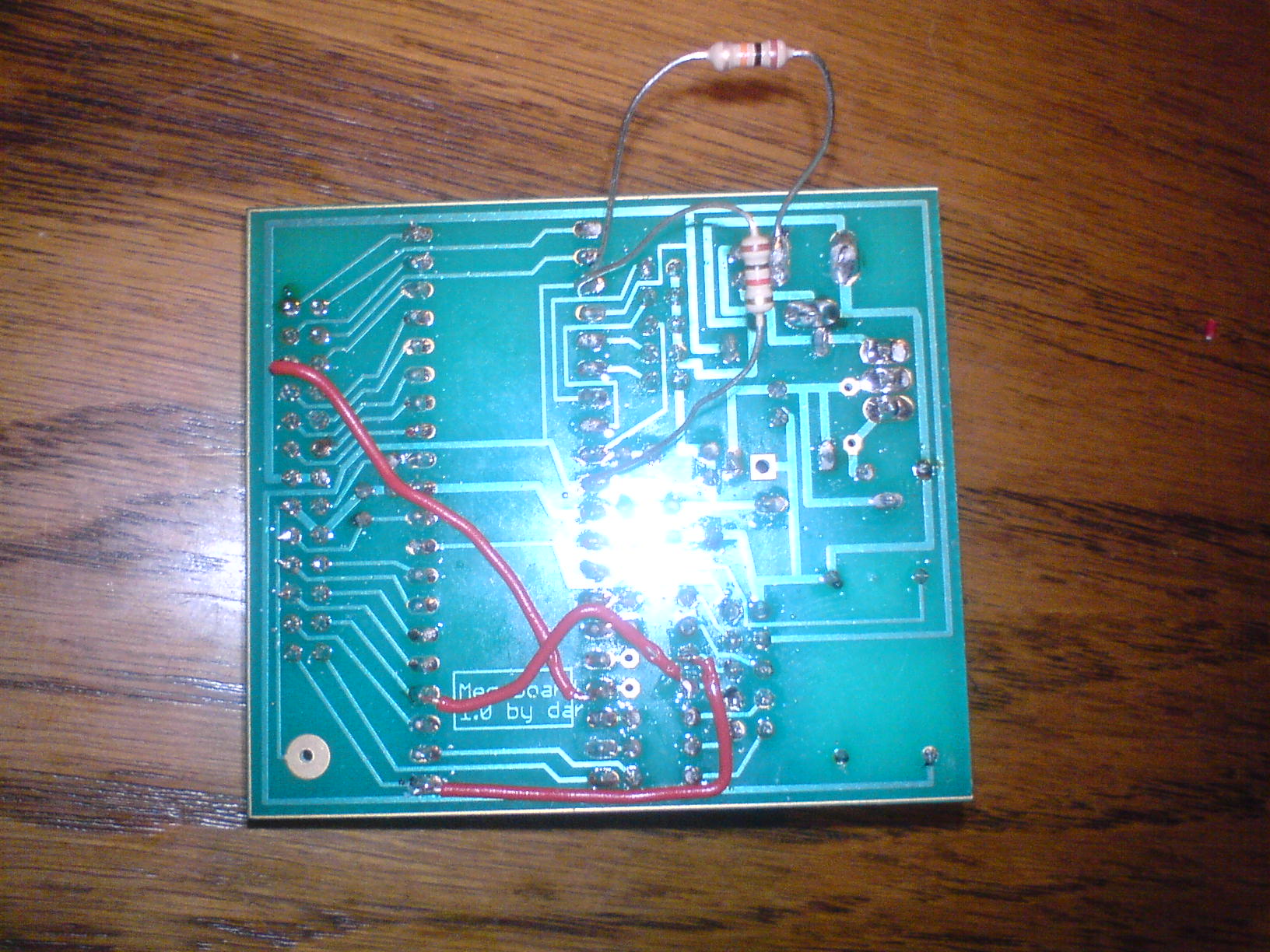

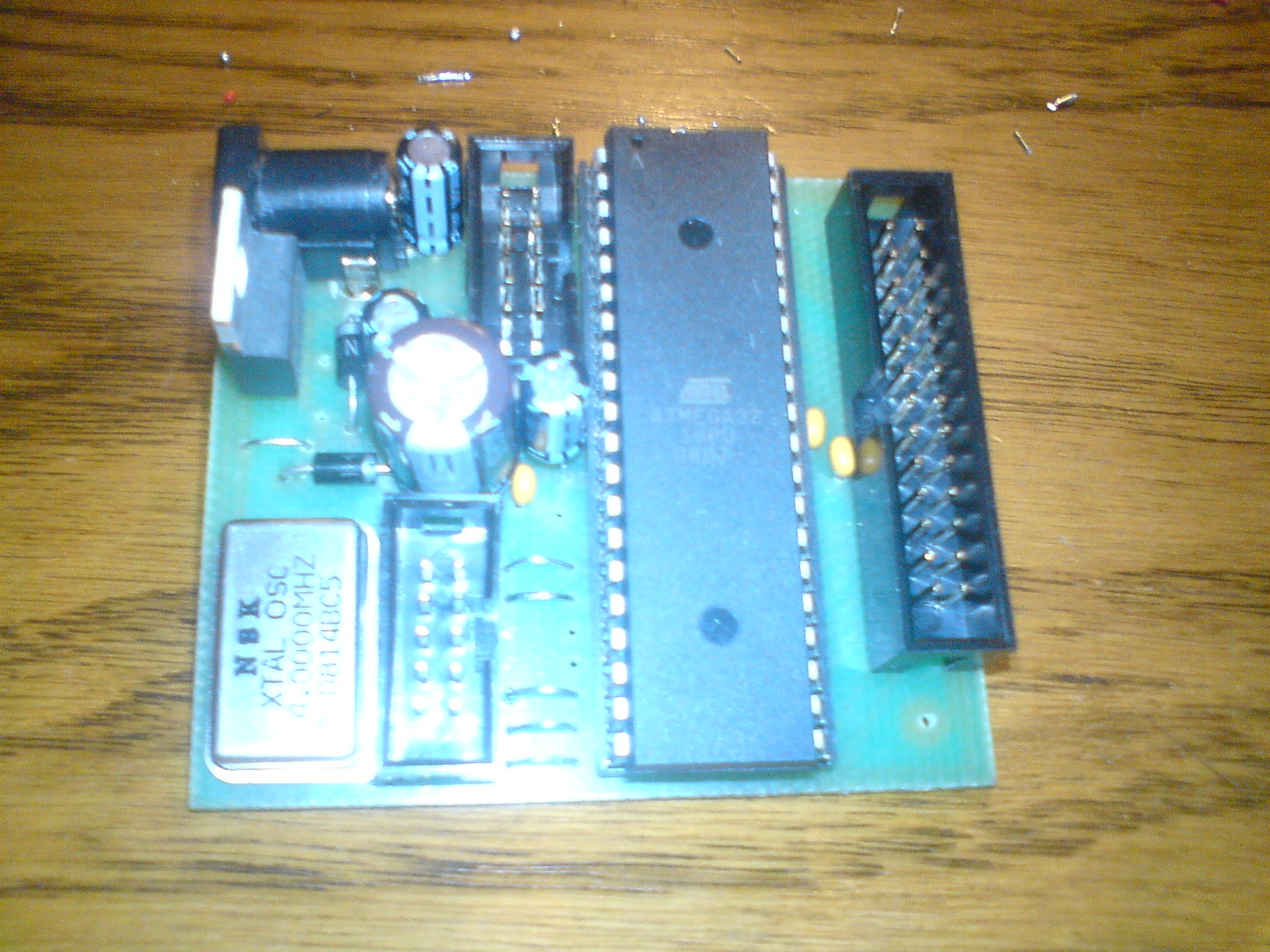

So, 1/2 Schachtel Zigaretten und 3 Flaschen Bier später ist nun die (vermutlich) erste nicht von dare gefertigte

VesCom-Hauptplatine fertig:

Ich hoffe, das ganze funktioniert auch - testen kann ich noch nicht, da ich weder Display noch Spannungsversorgung

fertig habe - ich weiß noch nicht, ob das heute noch was wird.

Eine erste Feststellung: Wer noch nie einen Lötkolben in der Hand hatte, sollte von der VesCom-Eigenfertigung

Abstand nehmen - die Löststellen sind schon sehr klein. Wer allerdings nicht gerade auf Kriegsfuß mit seinem

Lötkolben ist, schafft das sicher.

Die Fotos stammen übrigens von meiner Handy-Kamera. Qualität also bescheiden.

Edith bittet dare, die Schaltpläne und Fotos der anderen Komponenten nochmal zu überarbeiten, um keinen

Fehler beim Zusammenbau zu machen - so ganz durchblicken tut sie übrigens nicht (Problem #1 Displaybelegung, ...)

Bearbeitet 5. September 2008 von level

[dare]

Congrats! Dat sieht doch aus wies soll ;)

Wenn Du die Lötstellen klein fandst, dann hast noch nie SMD gelötet ;)

Kannst Du die Probleme bei den anderen Schaltplänen/Fotos spezifizieren? Ich bin da etwas Projektblind fürchte ich.

Als Spannungsversorgung zum testen würde ich mal irgendein x-beliebiges Netzteil nehmen, welches Du rumfliegen hast. Spannung halt so zwischen 6-12 (mehr geht auch, dann wirds aber sicher heisser) V Gleichstrom. Innen +. Externe Festplatten haben in der Regel zum Beispiel ein passendes Netzteil.

Grüße!

[dare]

Ich seh grad einen schwerwiegenden Fehler. So auf keinen Fall in Betrieb nehmen. Da grillst Du Dir den Mega mit.

Der 10k Widerstand des Spannungsteilers muss so wies im Text steht und auf den Fotos zu sehen ist zwischen den Pin vom Mega und Masse. Nicht zwischen den Pin vom Mega und + der Netzbuchse.

Das ist im Schaltplan falsch. Wenn Dus schon gemacht hast geb mir bescheid und ich schick Dir schnell nen neuen Mega.

Grüße!

[dare]

Wenns um die Displays geht:

Pinbelegung blaue Displays:

[level]

besser so?

[dare]

Alles klar!

[level]

Soweit funktionierts mittlerweile:

Danke dare nochmal für die Nachhilfe bezüglich der LCD-Pins!

Nun gehts an den Connector. Seh ich das richtig, daß du

Connector und Hauptplatine im selben Gehäuse verstaust?

lg

LeveL

[dare]

congrats!

das da ne temp angezeigt wird ist übrigens normal. wenn irgendwas nicht angeschlossen ist, dann müssen die datenpins auf masse gelegt werden. in diesem fall te data am connector (der ja bei dir noch gar nicht fertig ist...)

sonst kommt bullshit dabei heraus (stichwort three-state, kann sogar alles andere stören)

ps: ja, ich stecke den connector bevorzugt mit ins gehäuse

Bearbeitet 7. September 2008 von dare

[level]

...hat eigentlich noch kein anderer den Bastelbeginn gewagt?...

Bearbeitet 7. September 2008 von level

[badbull]

doch ich bin soweit auch fertig ich depp hab nur keine pfostenstecker mehr für meine verbindung

und ein transistor hat mir noch gefehlt sollte dienstag aber spätestens dasein.

wollte egntlich auch noch ein paar makroaufbahmen die ich gemacht habe online stellen werde falls interesse besteht.

kann meinen rahmen morgen von lackierer abholen und denke werden direkt mit zusammenbau und installation der vescom anfangen

[dare]

herr andreas, morgen geht dein päckchen zur post!

aus aktuellem anlass: die max-ics sind klitzeklein. beim verbiegen der pins ist vorsicht geboten! da ist grad ein ic übern jordan...

[level]

aus aktuellem anlass: die max-ics sind klitzeklein. beim verbiegen der pins ist vorsicht geboten! da ist grad ein ic übern jordan...

Wer ist denn so blöd, einen Pin abzubrechen?

[dare]

Wer ist denn so blöd, einen Pin abzubrechen?

möcht ich jetzt hier eigentlich nicht sagen. will ja keinen blossstellen. war bestimmt auch n materialfehler ;)

[level]

wollte egntlich auch noch ein paar makroaufbahmen die ich gemacht habe online stellen werde falls interesse besteht.

...nur her damit!

[badbull]

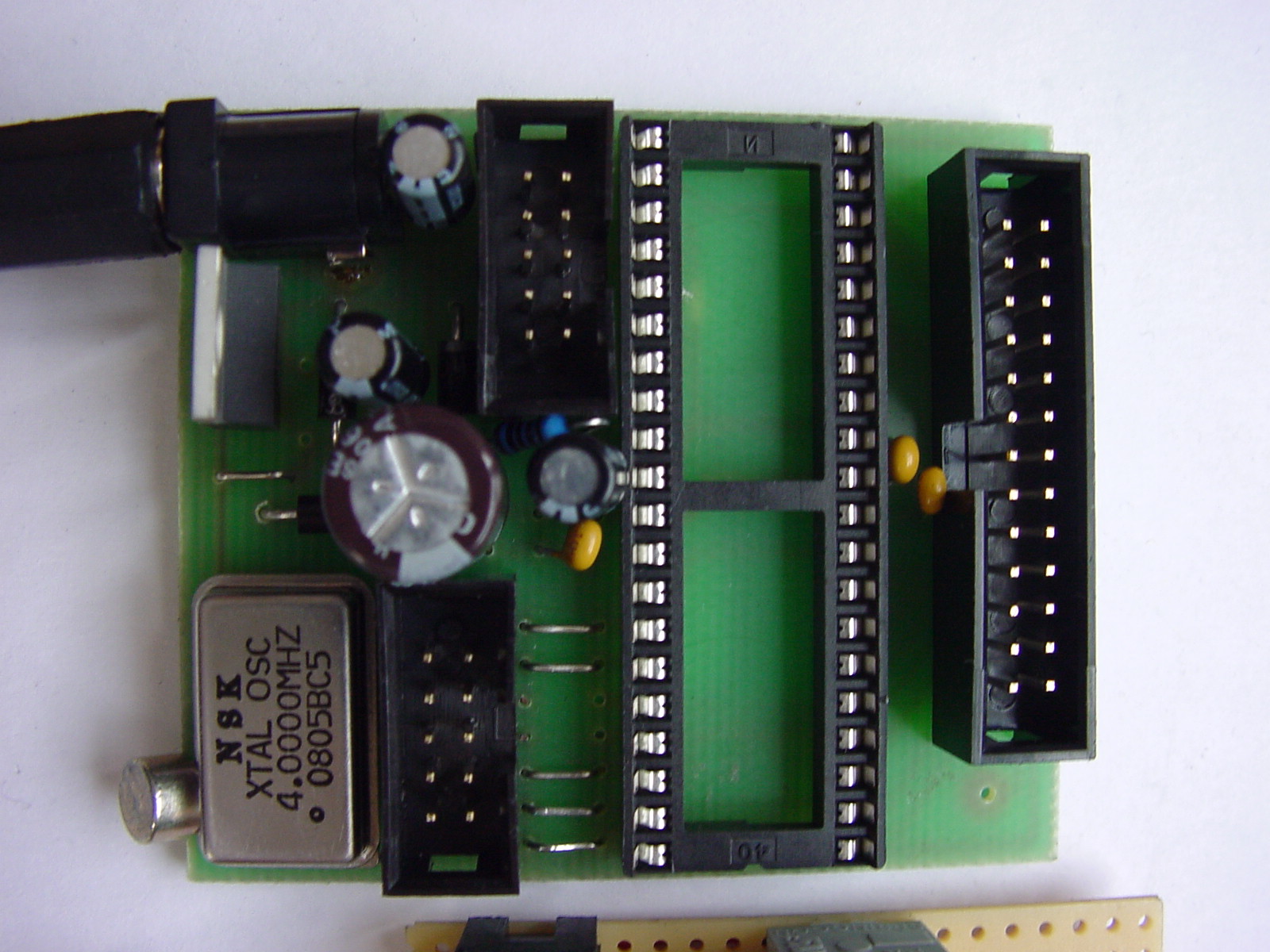

hoffe hilft ein wenig

[dare]

ordentlich, ordentlich!

[level]

ja, sieht sehr sauber aus, Respekt!

[dare]

aber was ist das fürn pickel da am oszi?

[badbull]

aber was ist das fürn pickel da am oszi?

was meinst du mit Pickel am oszi ?

Kann da gerade nicht Folgen

[dare]

was meinst du mit Pickel am oszi ?

Kann da gerade nicht Folgen

[rasputin]

war ein paar tage im urlaub, hab' mein paket deshalb heute erst bekommen. vielen dank schonmal.

jetzt muß ich mir nur noch eine lötstation kaufen. irgendwelche vorschläge, was so ein teil alles können muß? ist eine weile her, seit ich weichlöten gelernt habe. gibt's da irgendwelche besonders empfindlichen bauteile, die ich womöglich kaputtmachen könnte? falls ja, dann würde ich das ganze doch lieber von einem fachmann löten lassen...

r

[dare]

dünnes lötzinn, ne möglichst dünne lötspitze. darauf kommts an. es gibt nen lötkolben bei conrad für 3,90. der macht grad die vertretung für meinen eigentlichen (ist hinüber). damit bekomm ich das auch hin (bisschen gröber aber geht). ne dünnere spitze ist aber sinnvoll.

man sollte grundsätzlich kein bauteil zu sehr erhitzen. halt durchstecken, lötkolben ans beinchen und lötzinn dranhalten. dann fliesst es aufs pad und um den pin und gut.

kabel einfach vorher verzinnen, pad mit ein bisschen lötzinn versehen und dann dranhalten und kurz verflüssigen.

wenn du schon mal gelötet hast, dann bekommst das hin. kannst ja erst mal ein bisschen üben oder so.

[level]

Nicht daß ich ungeduldig wäre, aber hat jemand das ganze auch schon mal in Betrieb genommen?

Bearbeitet 8. September 2008 von level

[level]

aber was ist das fürn pickel da am oszi?

...sieht irgendwie aus, als wärs nur ein Magnet, der sich dort zufällig

"festgeklebt" hat...

[badbull]

Gehe hab ihn schön gesucht Mein neodym Magnet hab schön Mein mulleimer ausgelehrt und jetzt finde ich ihn auf nem Photo

[dare]

ich schmeiss mich weg!

edith sagt: warum hat mir keiner den tipp mit den magneten gegeben? die dinger gibts echt deutlich billiger als der kram, den ich für euch bestellt habe und sie haben mehr power. badbull, hast du vor den fürs tacho zu benutzen? schreib mal wies klappt&was das für einer ist (auf supermagnete.de gibts jede menge verschiedene scheibenmagnete).
