PK 50 XL Anschluss Elektronikzentrale

[Tupamaro]

Hi,

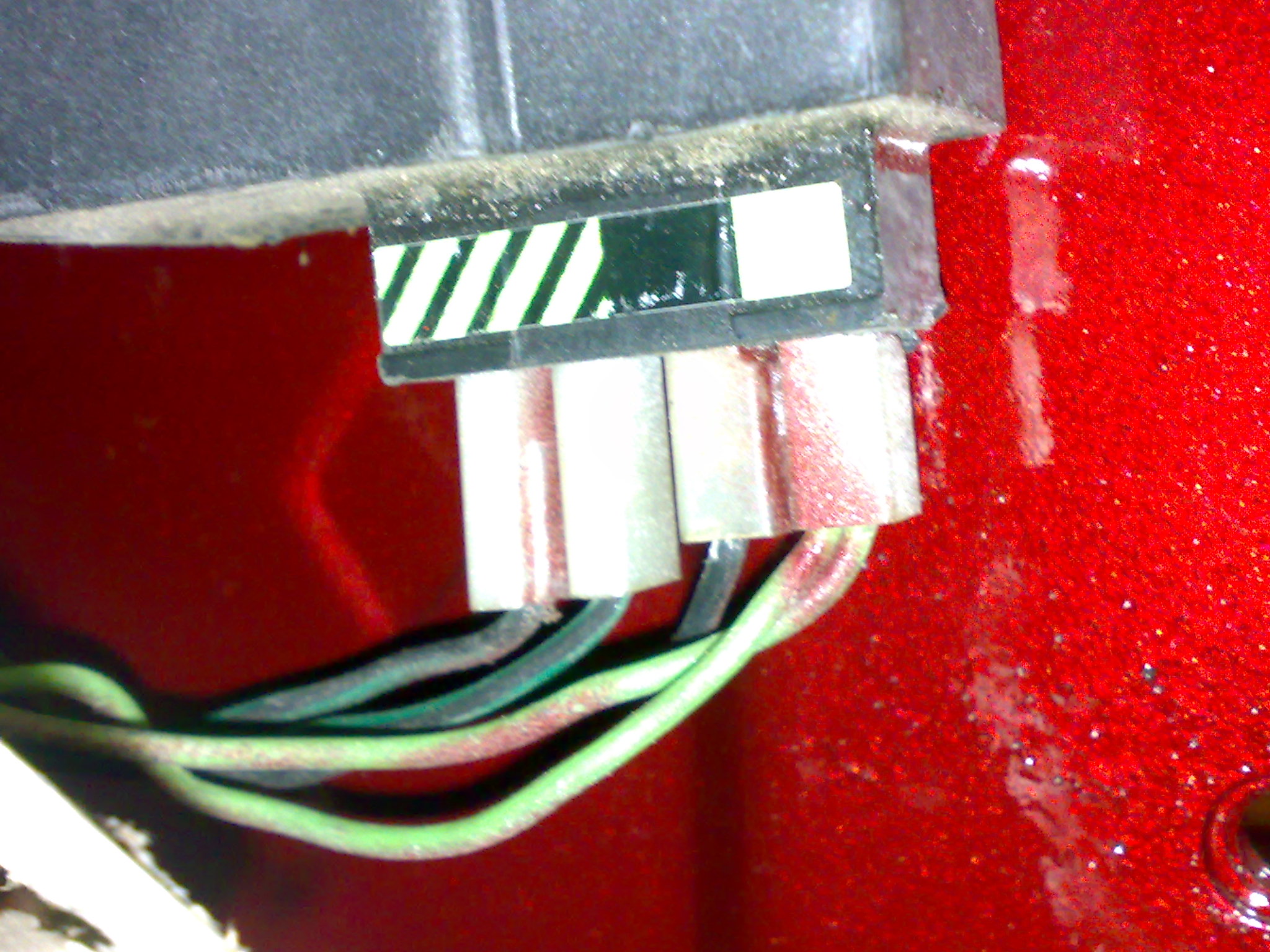

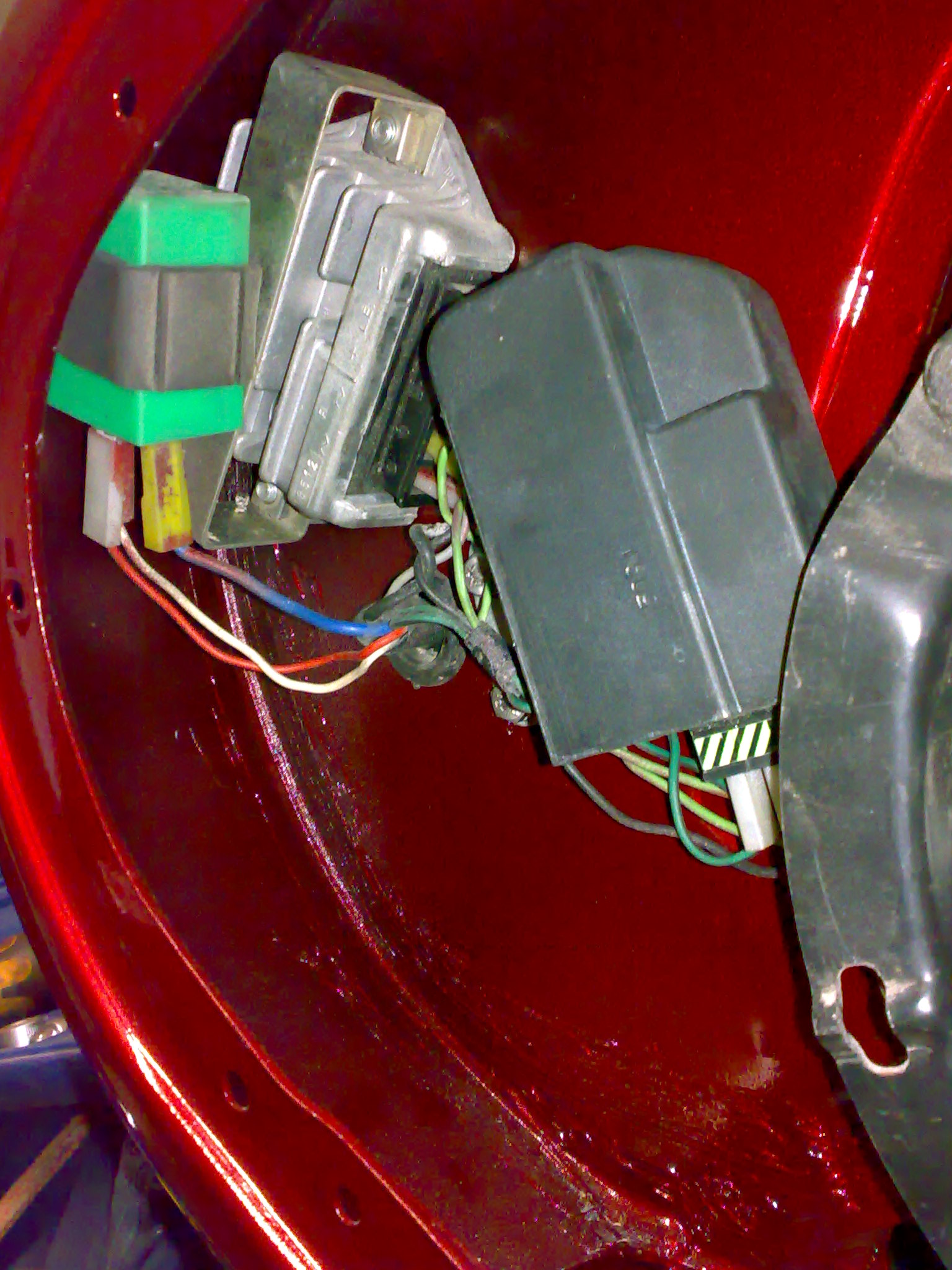

habe für einen Bekannten eine PK neu aufgebaut, habe jetzt allerdings das Problem hinten links die Elektrik anzuschlissen und die Komponenten zu montieren. Könnt ihr euch mal die Fotos ansehen und schauen ob die Kabel richtig stecken? Ein Schaltplan hilft nicht wirklich, da die Kabelbezeichnungen trotz Originalkabelbau nicht wirklich passen. Ausserdem hat das Blinkerrelais keinerlei Beschriftungen. Ausserdem müssen die Komponenten wahrscheinlich anders hingeschraubt werden aber irgendwie klemmts und hakts wenn ich die anders montiere. Bei einem Versuch gestern haben die Blinker mal kurz gezuckt und dann war alles dunkel. Beluchtung und Hupe sind auch ohne Funktion. Kann natürlich sein dass ich einen Kurzen habe da Bremse und Rücklicht noch nicht angeschlossen sind.

[Rita]

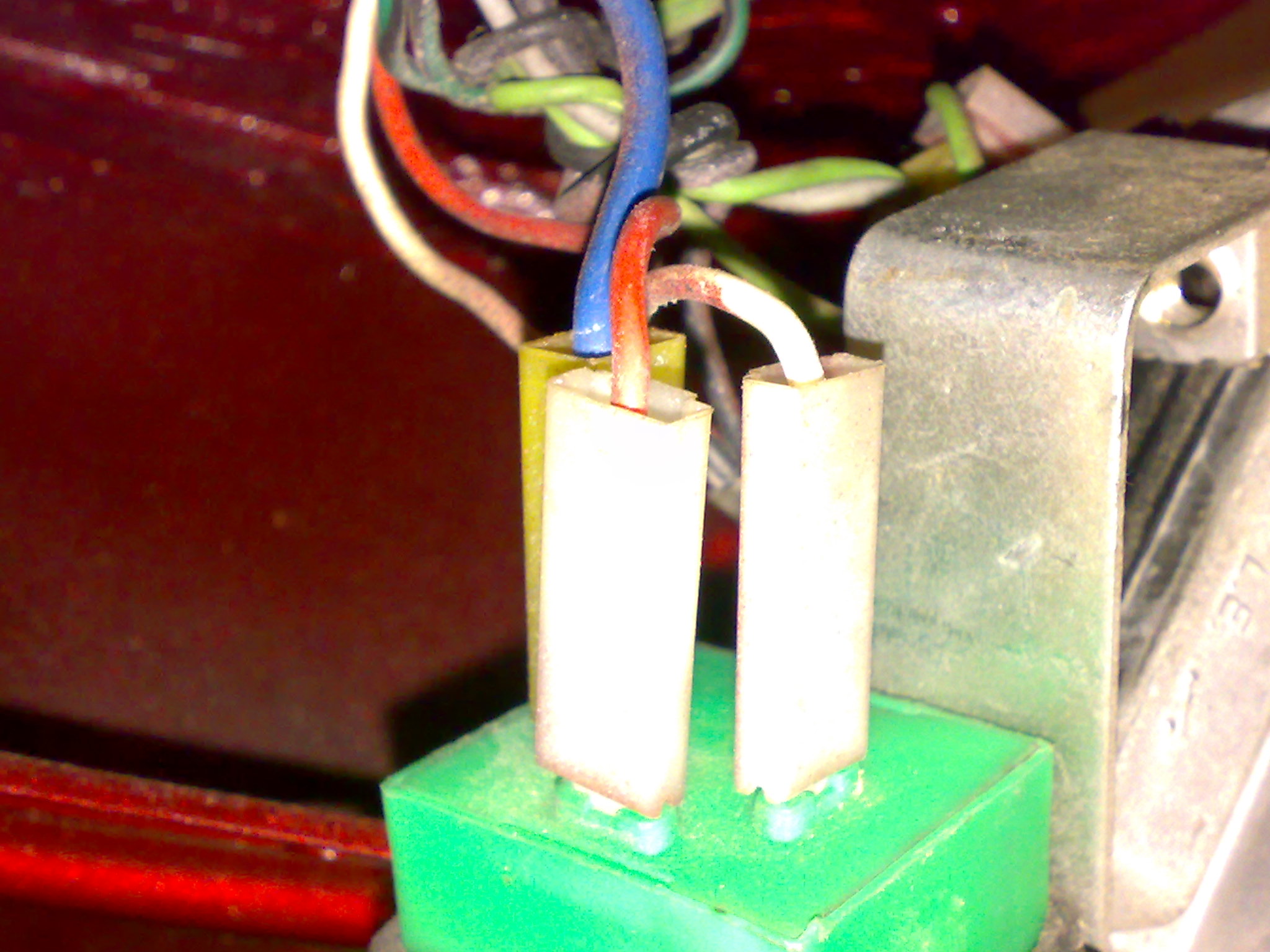

das grüne, das Du an den regler gesteckt hast....und das blaue am Blinkrelai darfste grad mal über kreuz tauschen.....

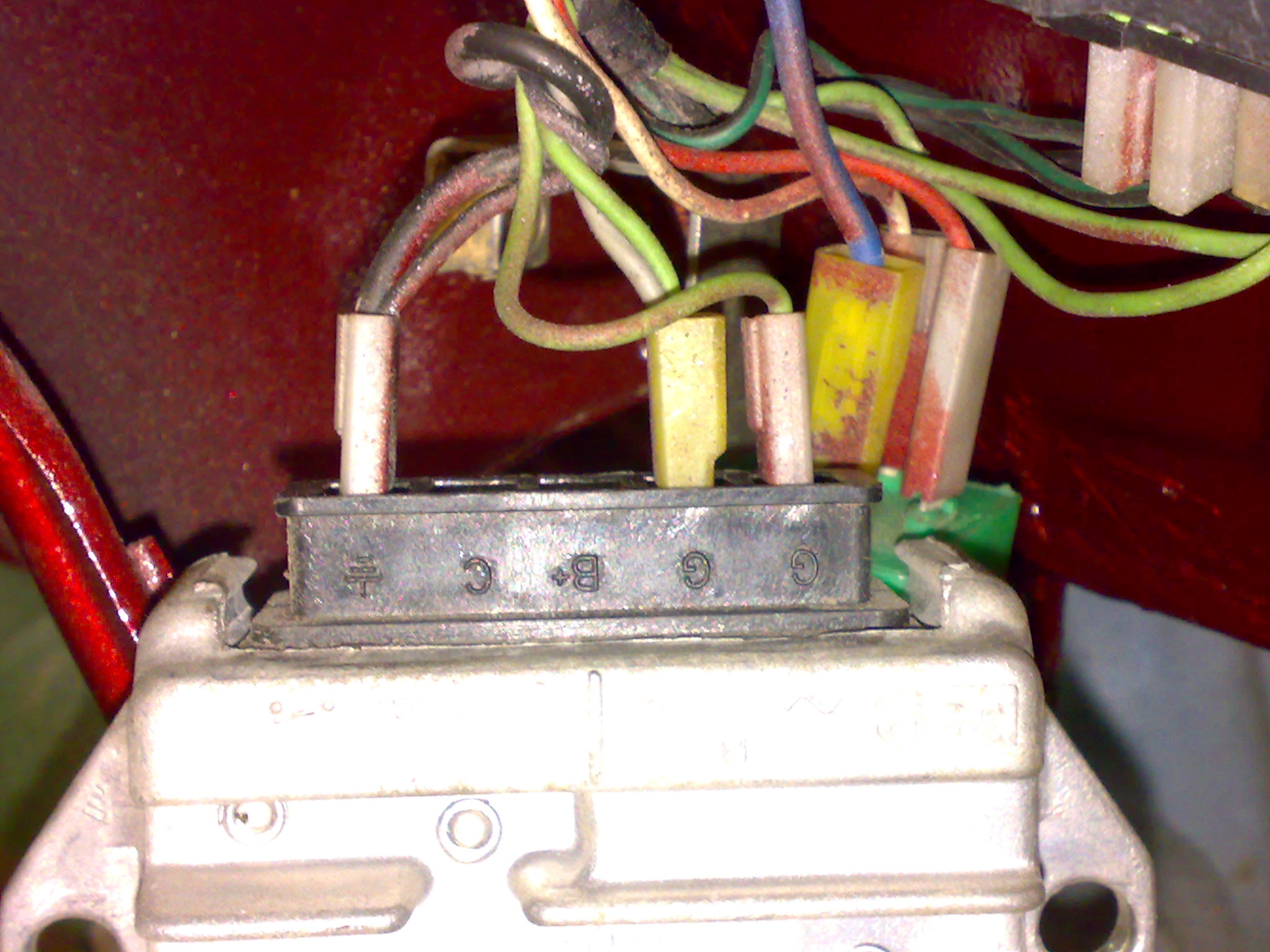

grau+grün am 2 Stecker Regler ist Ok der 3te kriegt das Rote

deine blinker haben ungeregelten strom ( d.h. bis zu 70 V bekommen....) neue birnen bitte!!!

Rita

[Tupamaro]

Merci.

Bearbeitet 13. Oktober 2008 von Tupamaro

[Rita]

mir ist da grad noch was aufgefallen....

der Roller hat nen hupengleichrichter..... also wohl keine batterie.....

dann sollte normal ein regler mit 3 Anschlüssen verbaut werden.....

ist auf dem bild nicht ganz sicher zu erkennen... aber das schaut aus wie ein regler mit 5 Anschlüssen vom Elestart modell....

Rita

[subway]

Wenn du dir den Ersatzradhalter mal anschaust, wird dir sicher noch was auffallen. Oder Rita?

[Tupamaro]

mir ist da grad noch was aufgefallen....

der Roller hat nen hupengleichrichter..... also wohl keine batterie.....

dann sollte normal ein regler mit 3 Anschlüssen verbaut werden.....

ist auf dem bild nicht ganz sicher zu erkennen... aber das schaut aus wie ein regler mit 5 Anschlüssen vom Elestart modell....

Rita

Sind aber nur drei Anschlüsse belegt. Die beiden mittleren haben keine "Fähnchen".

[Tupamaro]

Lääääuft. Hab das Grüne und das Blaue vertauscht und jetzt läufts.... fast. Hab (aufgrund der durchgebrannten Blinkebirnen ) nur den hinteren linken Blinker getestet und der blinkt wenn ich rechts blinke. Kann das sein, dass ich am Blinkerrelais die Kabel vertauschen (wenn das was ausmacht) muss oder hab ich einfach nur bei den beiden hinteren Kabeln rechts und links vertauscht? Sehe das morgen eh wenn ich alle vier Birnen hab aber es interessiert mich jetzt schon.

Und was ist das mit dem Ersatzradhalter? Dass der Hupengleichrichter noch gedreht werden muss ist mir mittlerweile klar.

Bearbeitet 14. Oktober 2008 von Tupamaro

[Rita]

Kabel hinten L/R vertauscht....

Rita

[Tupamaro]

Kabel hinten L/R vertauscht....

Rita

Fuck, also doch nochmal Sitzbank runter und Tank raus. Mist

[subway]

Und was ist das mit dem Ersatzradhalter?

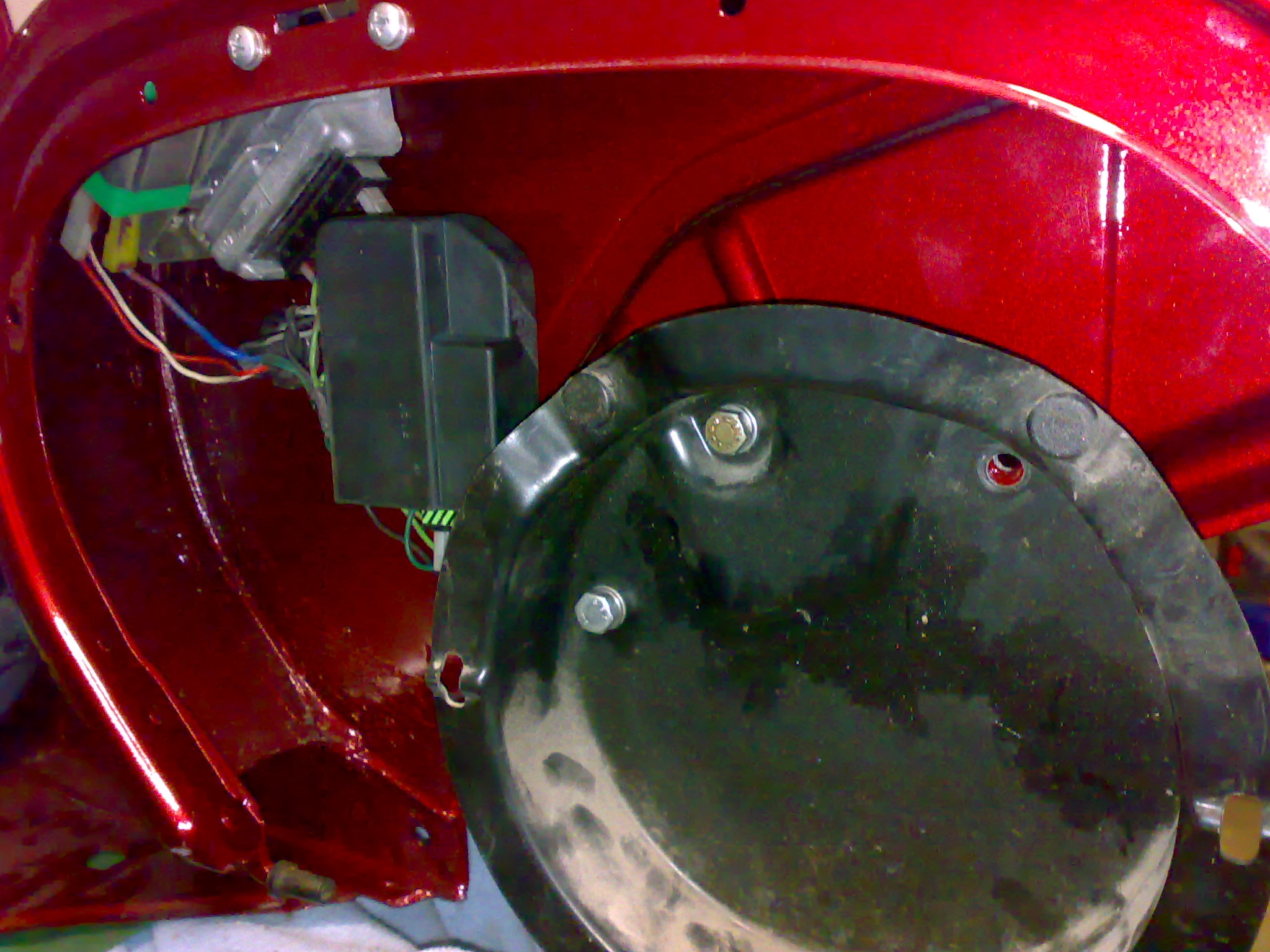

Das war ein dezenter Hinweis für Rita, die vermutete, dass du keine Batterie hast (aber eben nur vermutete). Die Batterie ist normalerweise im Ersatzradhalter mit einem weiteren Halter verbaut, wenn denn eine da ist. Und dein Ersatzradhalter ist auf den Fotos gut zu erkennen. Da fehlt halt was für mit Batterie. Jetzt klar?

Bearbeitet 14. Oktober 2008 von subway

[Tupamaro]

Ach so. Dachte es wäre um was anderes gegangen. Meine erste Vespa, ne PK vor 16 Jahren, hatte ne Batterie im Ersatzradhalter. Wenn ich gewusst hätte dass du darauf hinaus willst....

[Rita]

ja Bernd.....

aber wenns eine PK mit Batterie wäre..... gäbs keine Kabel für den Hupengleichrichter...... und die 2 schwarz/grünen sin deutlich zu erkennen.....

also denke ich eher mal..... da hat mal wer den falschen Regler verbaut..... ist doch mit 5 Anschlüssen??? oder???

Rita

[Tupamaro]

Nöps,

der Regler von der PK mit Batterie und von der ohne ist "gleich". Nur sind bei dem vorliegenden zwei Anschlüsse stillgelegt, d.h. es sind keine Fähnchen vorhanden auf die man Stecker stecken könnte.

[Rita]

wenn er nur 3 Anschlüsse hat... ist er richtig....

sah halt im ersten Bild aus wie einer mit 5 Anschlüssen....

Rita

[Tupamaro]

wenn er nur 3 Anschlüsse hat... ist er richtig....

sah halt im ersten Bild aus wie einer mit 5 Anschlüssen....

Rita

Jupp,

ist äußerlich, wie gesagt, der Gleiche. Auf dem Plastikrahmen sind auch schon die Benennungen eingestanzt.

[Tupamaro]

Jupp,

ist äußerlich, wie gesagt, der Gleiche. Auf dem Plastikrahmen sind auch schon die Benennungen eingestanzt.

Eine Sache noch. Nachdem ich jetzt im Blinkerschalter noch ein loskorrodiertes Kabel anlöten musste blinkt alles fast wie es soll. Die hinteren schön regelmässig die vorderen.... eher zappelig mit unrihiger Frequenz. Kann es sein, dass ich den Blinkgeber geschossen hab oder ist das ein Masseproblem?
