Hallo,

beim Aufbau meiner LI taucht nun folgendes Problem auf und ich werde aus dem Schaltplan von Sticky auch nicht so richtig schlau.

Verbaut ist der Kabelbaum für elektronische Zündung von LTH und der originale Lichtschalter. Leider kommt nur hinten das Bremslicht an, sonst vorne und hinten nix.

Ich denke das Problem liegt hier in der falschen Steckkombi voerne am Scheinwerfer, nur wo der Fehler liegt ist mir selbst nach vielen Stunden Sticky und mehreren Bieren nicht bekannt...

Kabel habe ich folgende:

Kabelbaum Ausgang Lenker:

-Schwarz

-Braun (Hier kommt der Strom/Spannung vom Spannungsregler an)

-Grün (Cut-Out zur Zündbox)

Kabelbaum vom Lichstschalter:

-2x Weiß (zusammengepinnt)

-Rot (Fern- und Abblendlicht?!)

-Blau (Fern- und Abblendlicht?!)

-Gelb (Standlicht?!)

-Schwarz

-Violett

-Braun

-2x Weiß!!! gehen zur Schnarre

Kabelbaum am RüLi:

-Schwarz

-Pink

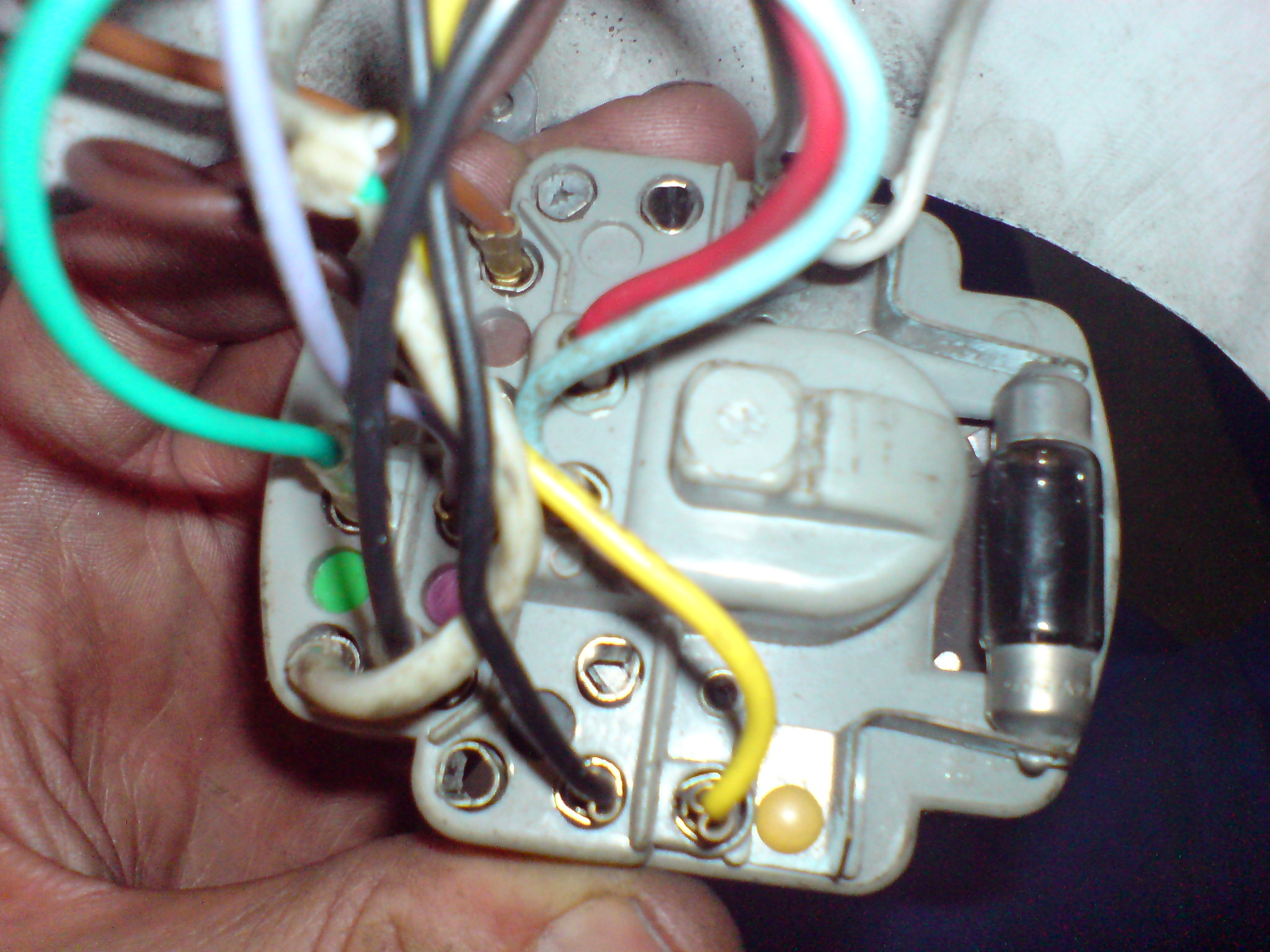

Version des Scheinwerfersteckdingens:

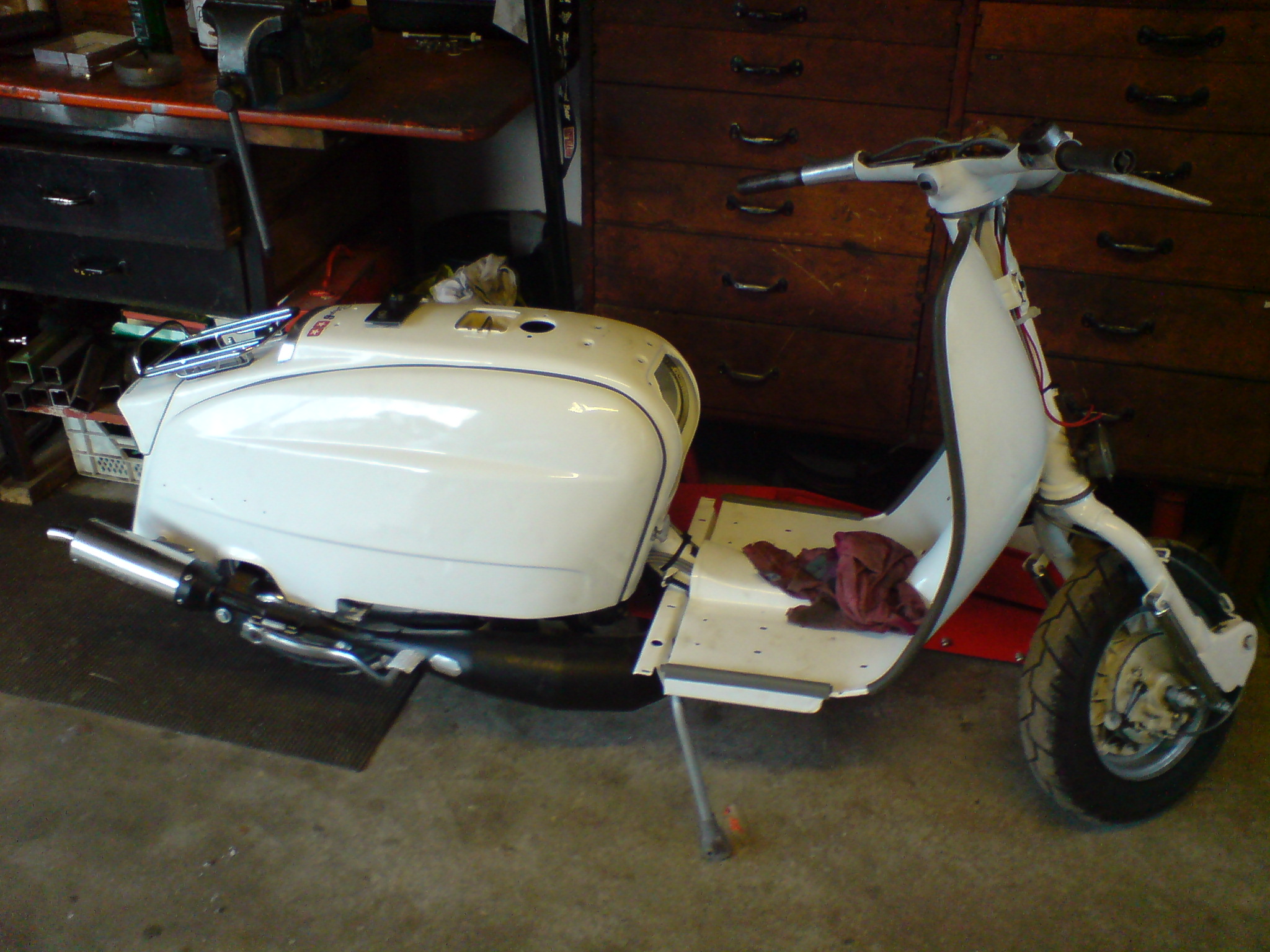

Karre soweit:

Ihr seht es fehlt nicht mehr weit, deswegen muß diese -Elektrik endlich funzen

Danke schonmal!

Edith bringt noch ein, daß es eine Batterieversion war (keine Ahnung ob das was mit dem Lichtschalter zu tun hat)

Bearbeitet 11. April 2009 von ace

[Werner Amort]

also ganz einfach

braun muss auch unten an die hupe drann, den anderen anschluss der hupe mit weis vom lichtschalter verbinden, dann läuft zumindest die mal

danach

braun Kabelbaum zu braun lichtschalter

schwarz kabelbaum zu schwarz lichtschalter, tachobeleuchtung auch hier drann.

grau vom lichtschalter auch mir braun vom kabelbaum verbinden

blau und rot vom schalter wie orginal zum fern und abblendlicht

gelb vom schalter zur standlichtbirne, dann sollte alles laufen, ist doch ganz einfach

ach ja und massekabel an der birnenfassung angeschlossen?

Bearbeitet 11. April 2009 von Werner Amort

[zwenzta]

Hast du schonmal mit ner Prüflampe nachgesehen ob vorne was ankommt? Ich kenn den Kabelbaum von LTH nicht, hatte aber mal ein ähnliches Problem bei dem der Fehler in einer nicht gebrückten Verteilerbox lag. Hast du das Teil hinten getauscht oder ist das noch die alte?

[Herr Gawasi]

Wird die Masse der ganzen Chose über die kleine Sofitte auf den Lenker verwirklicht? Dann hätte ich nämlich mein Problem gelöst.

GP Zündung -> Serveta 6V ohne Batterie.

[ace]

ach ja und massekabel an der birnenfassung angeschlossen?

angeschlossen. aber ich werde das nach deiner anleitung mal zusammenstöpseln. zur hupe geht ein weißes runter und dann noch eines der beiden weißen die zusammengepinnt sind (ist wohl masse?)

ist violett dann grau?

Hast du schonmal mit ner Prüflampe nachgesehen ob vorne was ankommt? Ich kenn den Kabelbaum von LTH nicht, hatte aber mal ein ähnliches Problem bei dem der Fehler in einer nicht gebrückten Verteilerbox lag. Hast du das Teil hinten getauscht oder ist das noch die alte?

verteilerbox ist nicht mehr, da da der total marode gleichrichter war. hab das jetzt schön mit lüsterklemmen gemacht. hinten kommen aus der zündung ja auch nur 4 kabel raus. pickup und cutout, strom, noch eins für die zündbox und eben strom. Zündbox ist ok, da der roller ja schon mal läuft

werde das jetzt mal ausprobieren und berichten.

was ist eigentlich mit der Tachobeleuchtung bzw. Standlicht? ->funktioniert der Rest wenn die Lampen noch nicht verbaut sind? sollte ja, oder?

danke soweit...

Bearbeitet 11. April 2009 von ace

[Werner Amort]

die hupe hängt dauernd am strom (braun) statt früher violett, und weis geht zum schalter, und wird dann beim hupen auf masse gelegt.

schließ mal an wie beschrieben, dann klappt das schon,

ähm den total maroden gleichrichter tät ich brauchen brauche nur das gehäuse

[ace]

jo ich kuck mal nach dem gehäuse, das war aber alles gut verrostet.

nochmal zum anschluss:

massekabel Scheinwerfer mit zu den anderen weißen?

sollte ich ein graues und ein violettes haben?

Bearbeitet 12. April 2009 von ace

[Werner Amort]

nein massekabel direkt auf masse

das andere weise kommt von der hupe und geht zum schalter...

[ace]

so, jetzt nach werners anleitung gestöpselt und alles funzt. :-D
