Zu schwaches Licht


Empfohlene Beiträge

Hallo liebe Scooter-Gemeinde,

ich habe ein Problem mit meiner neuen Zündung. Habe schon Probiert über die Suchfunktion etwas zu finden bin aber noch nicht ganz fündig geworden. Vieleicht könnt ihr mir ja helfen.

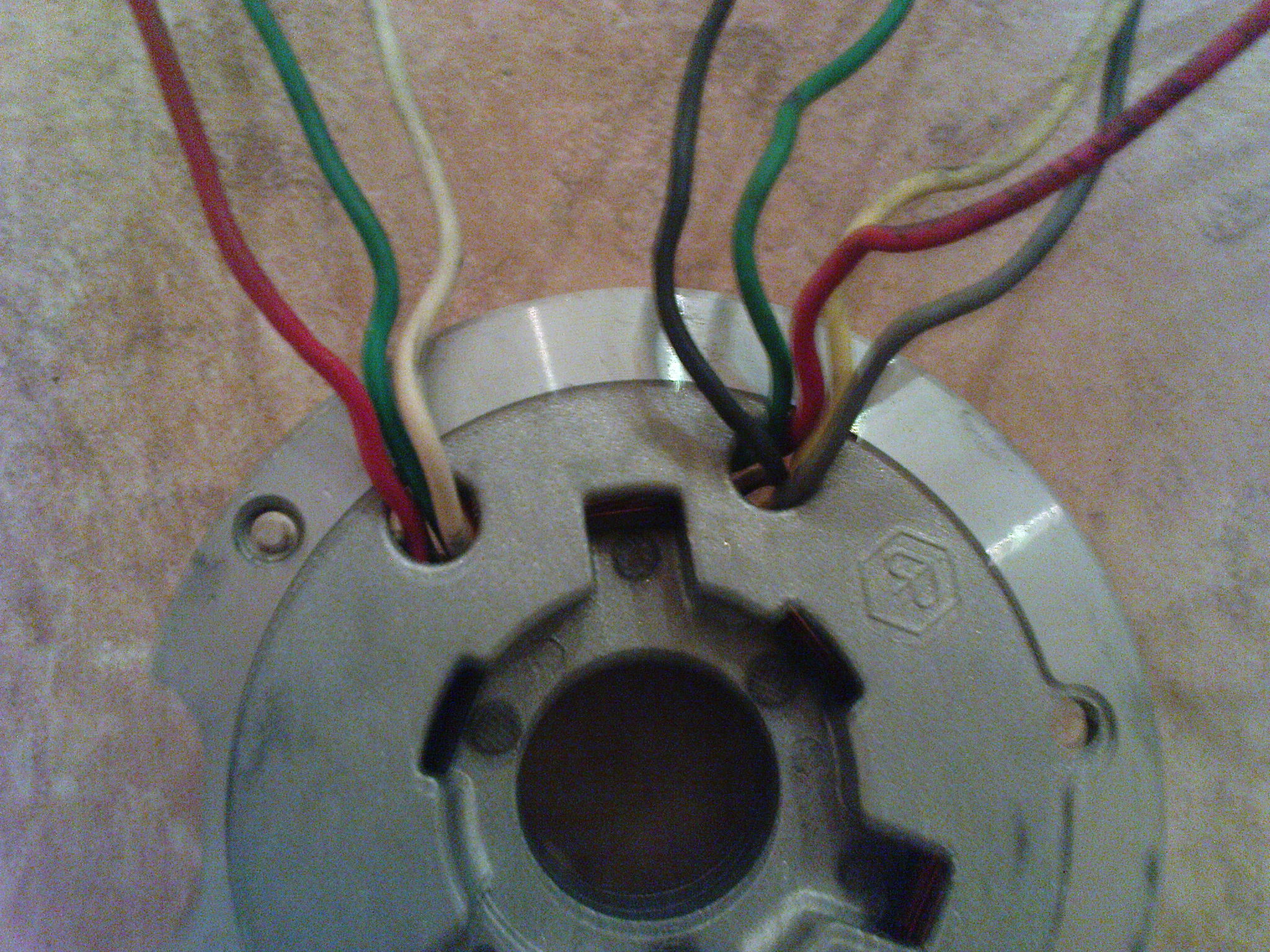

Folgendes Problem: Habe meine Zündung von 6V auf 12V versucht umzubauen. Ergebnis war das der Roller lief aber das Licht und die Blinker sehr schwach waren. Hatte jetzt vermutet das ich eventuell etwas falsch angeschlossen habe. Deswegen habe ich die Zündgrundplatte wieder ausgebaut und mir die Frage gestellt welches Kabel wohin. Darauf hin habe ich die Suchfunktion genutzt und einen Schaltplan gefunden. Darin stand das das grüne, weiße und rote kabel an den cdi sollen. OK das hatte ich auch. Außerdem sollen grün, blau und schwarz an den Spannungsregler. Den blauen hat meine Zundgrundplatte aber garnicht. Dafür aber jede Menge anderer Kabel wo ich überhaubt nicht weiß wohin damit. Ich hab mal ein paar Fotos angehängt. Kann mir vieleicht einer sagen wie ich die Zündgrundplatte anschließen muss und wofür die ganzen Kabel sind? Hab ich die möglichkeit Zundgrundplatte, cdi und Spannungsregler durchzumessen? Wenn ja hat einer Vergleichswerte?

Wäre schön wenn mir einer weiter helfen könnte.

Gruß Smoer



Link zu diesem Kommentar
Auf anderen Seiten teilen

Die Zündgrundplatte auf dem Bild sieht mir nach einer 12V-Ausführung für eine frühe PK mit Batterie aus. (Siehe unten).

Sie ist zum Umbau einer V50 oder Primavera auf 12V-Elezündung ohne Batterie grundsätzlich tauglich, muss aber richtig verdrahtet werden.

Als Spannungsregler für diesen Umbau empfiehlt sich das Modell mit 3 Steckerstellen G/G/M.

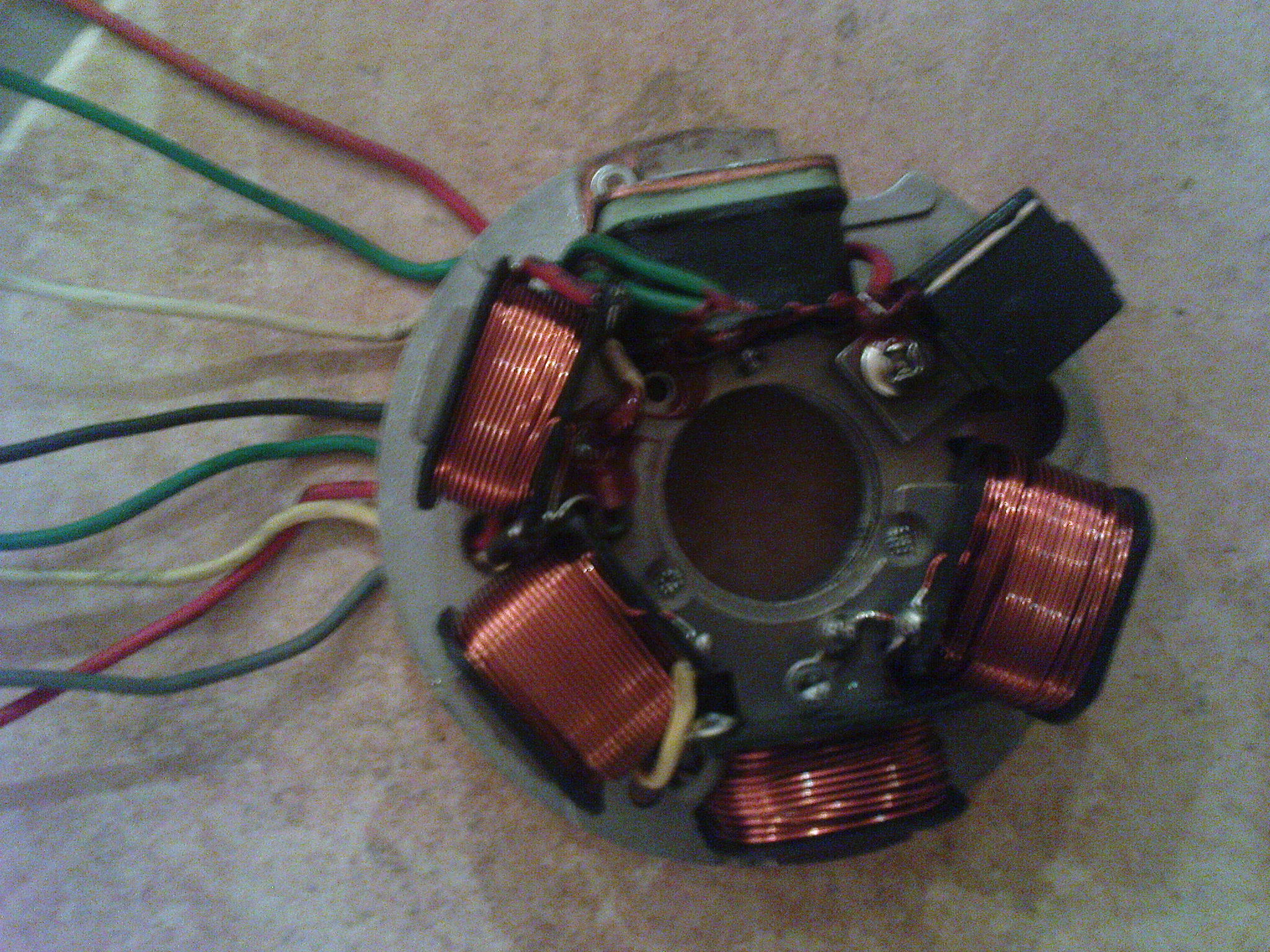

Das 3er Kabelpäckchen (weiß/rot/grün) links im 2. Bild kommt farbengleich auf die entsprechend gekennzeichneten Steckerstellen der CDI.

Beim anderen Kabelpäckchen muss das graue mit dem gelben Kabel verbunden werden, das rote kommt auf eine der beiden Steckerstellen G am Spannungsregler. Das schwarze Kabel kommt auf Steckerstelle M, das grüne muss zum Killtaster am Lenker.

Die andere Steckerstelle G ist der Ausgang für die geregelten 12 V~. Dort kommen sämtliche Verbraucher ran. Als Schalter dürfen aber nur sog. Schließertypen verwendet werden. Das bedeutet Austausch der vorhanden Schalter oder deren Umbau.

Diese Details einschließlich empfohlener Schaltplanskizzen sind aber schon mehr als nur einmal und nicht nur von mir hier aufgezeigt und intensiv diskutiert worden.

http://www.scooterhelp.com/electrics/wiring/PK_12V_6pole_batt.pdf

:thumbsdown: bobcat
