Probleme bei der Kabelsuche

[fuschnicker]

Tag zusammen,

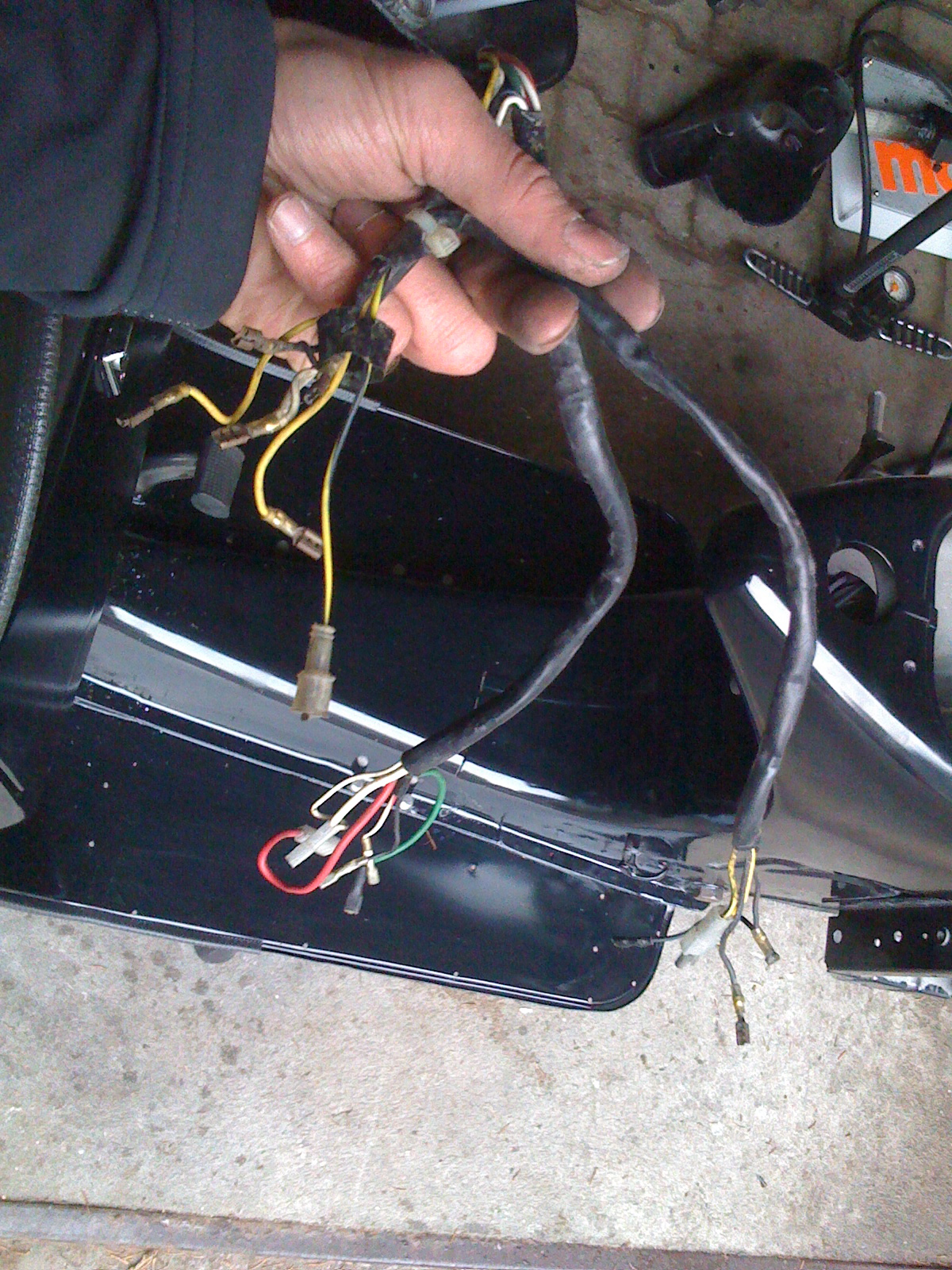

ich hab das Problem, dass ich nicht weiss welche Kabel wohin kommen.

Sind alle 3 Kabelstränge im Lenkkopf verlegt?

Der rechte könnte von der Länge auch evtl nach unten, in das Klemmbrett...

Kann mir da vielleicht jemand einen Tip geben?

P200E aus 1978

THX

Dirk

Bearbeitet 27. März 2010 von fuschnicker

[T5Pien]

nen paar mehr angaben und ich sag dir auch welcher schaltplan es tatsächlich ist

pläne

[fuschnicker]

Also es ist ne P200E aus 78, Blinker ohne Batterie.

Oder was beötigst du noch?

...total gernevt, weil kein Plan von Elektrik...

[T5Pien]

ich glaube der ist es

vsx1t ohne batterie

[fuschnicker]

THX!

Ich werd mich da mal durcharbeiten und hoffen, dass ich zu ner Lösung komme.

Leider sind auch einige Kabelschuhe hin.

Nu hoffe ich auch, dass die Kabel noch lang genug sind, wenn ich neue dran mache...

[t4.]

Nix für ungut, aber auf dem Bild sieht man fast nix. Wo enden denn die Kabel am oberen Bildrand? Der mittlere Ast dürfte zum Zündschloss gehen (grün = Kill), gelb und gelb-schwarz hat was mit Licht und Kontrollleuchten / Tachobeleuchtung zu tun. Der rechte Ast könnte zum Scheinwerfer gehen, der linke zum Tacho und den Kontrollleuchten.

[fuschnicker]

Alle Kabel die zu sehen sind kommen aus dem Kabelbaum.

Die Kabel aus den Schaltelementen (Licht, Hupem, Blinker) sind nicht zu sehen.

[chanu1]

Moinsen,

so sollte es funzen...

gruz

Eduard fand noch ein Bild

Bearbeitet 27. März 2010 von chanu1

[fuschnicker]

Danke Jungs!

Ich werd morgen mal versuchen Ordnung in das Chaos zu bekommen.

[fuschnicker]

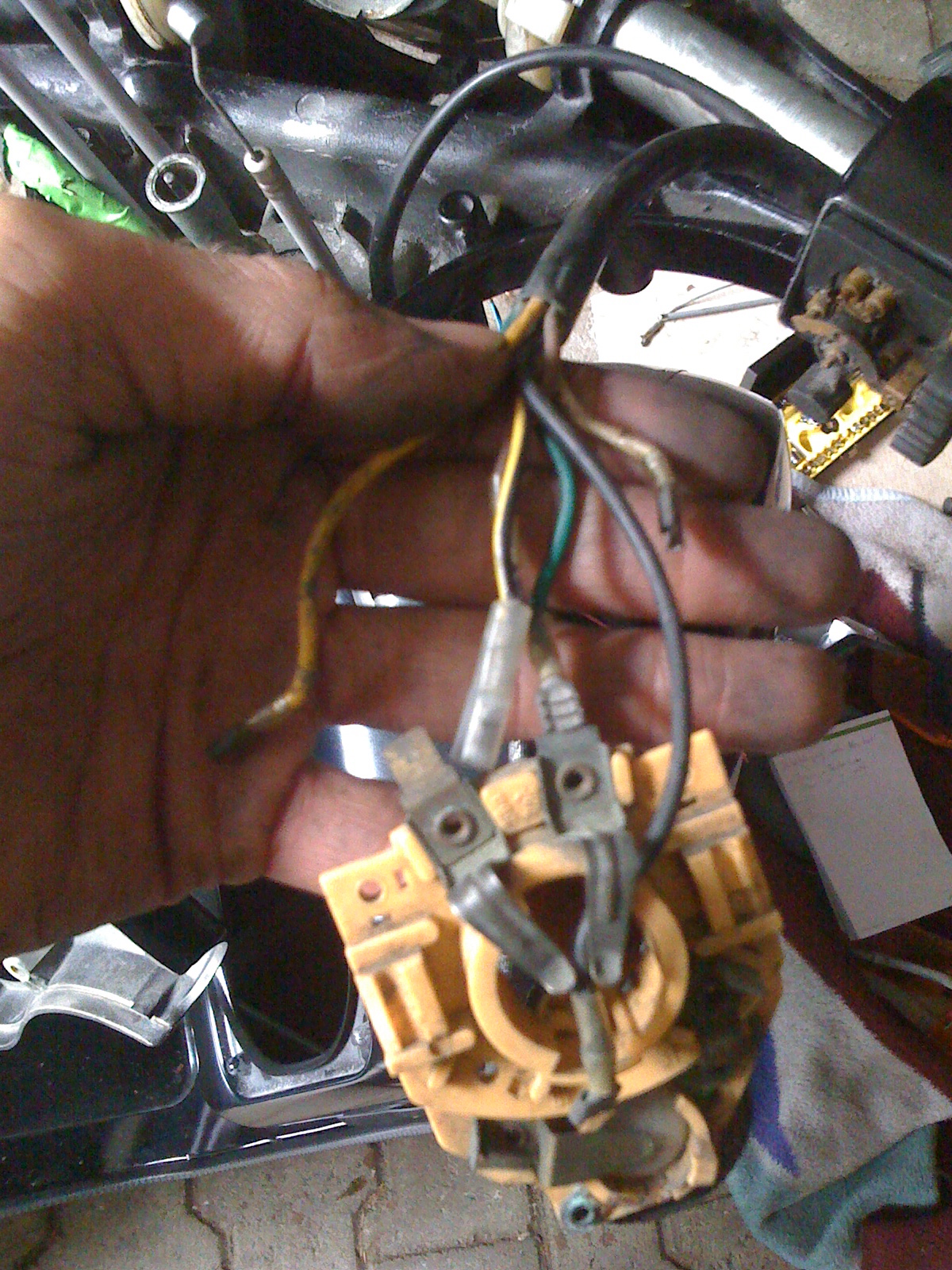

Also ich hab schon festgestellt, dass ich einen Lusso Scheinwerferstecker habe und deshalb nicht alle Kabel unterbringe...

Das werde ich hoffentlich in den Griff bekommen.

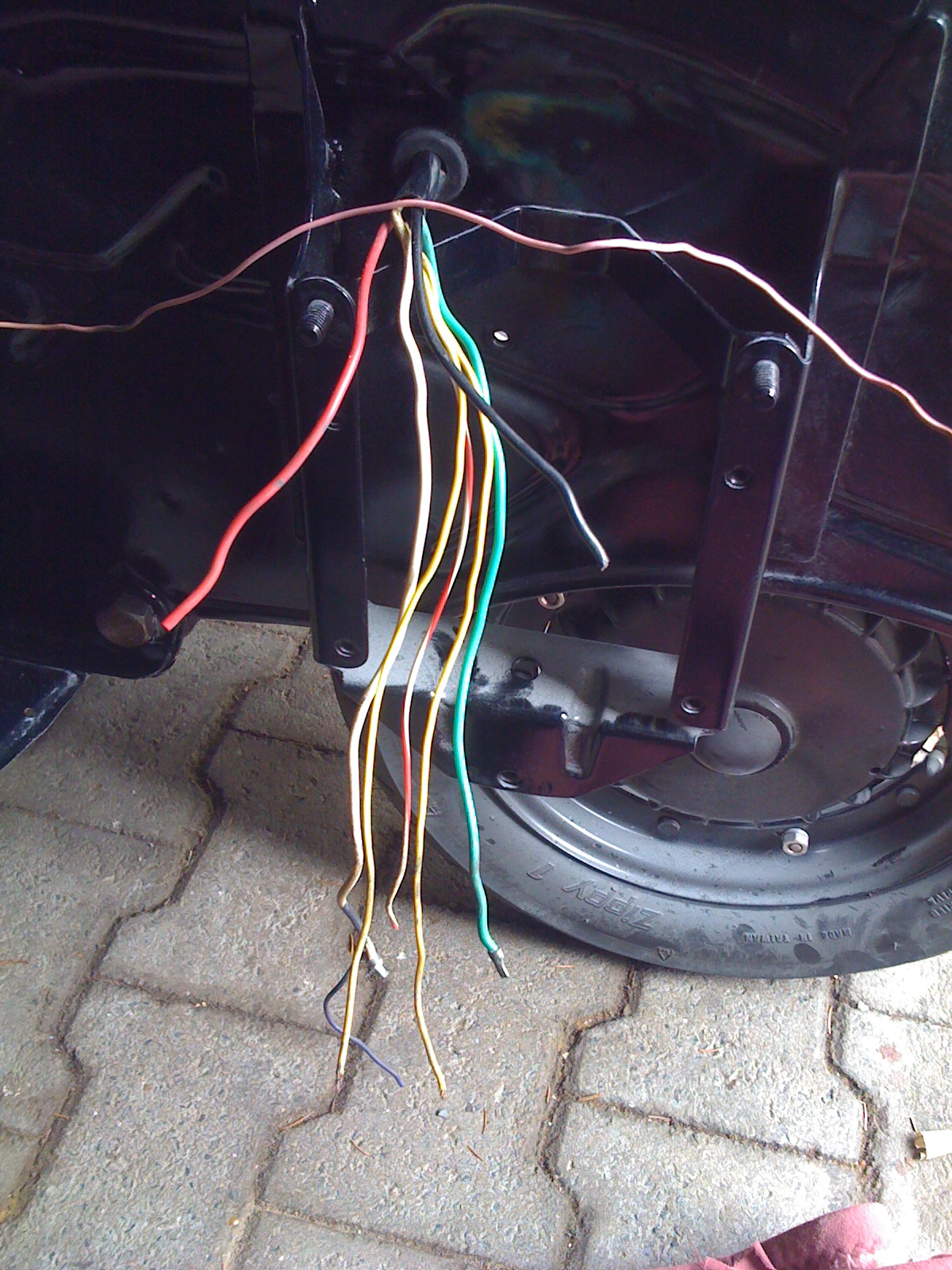

Nun habe ich mal hinten nachgesehen...

Da baumeln auch ein paar Kabel rum.

Kann es sein, dass ich doch eine Version mit Batterie habe?

Es scheint mir so.

[tenand]

Für Batterie sind es zu wenig. Für Blinkerrelais und Spannungsregler.

Bearbeitet 28. März 2010 von tenand
