Frage zur GS3 Kupplung

[Cirlu]

Ich komme beim Zusammenbau der GS3 Kupplung nicht weiter, da ich keine passende

Explosionszeichnug habe. Gehört unten auf die Welle ein Messingring wie bei der PX-Kupplung?

Beim Zerlegen war keine Scheibe dazwischn.

Vielleicht kann ja wer den passenden Ausschnitt aus der Explosionszeichnung einstellen.

[Klingelkasper]

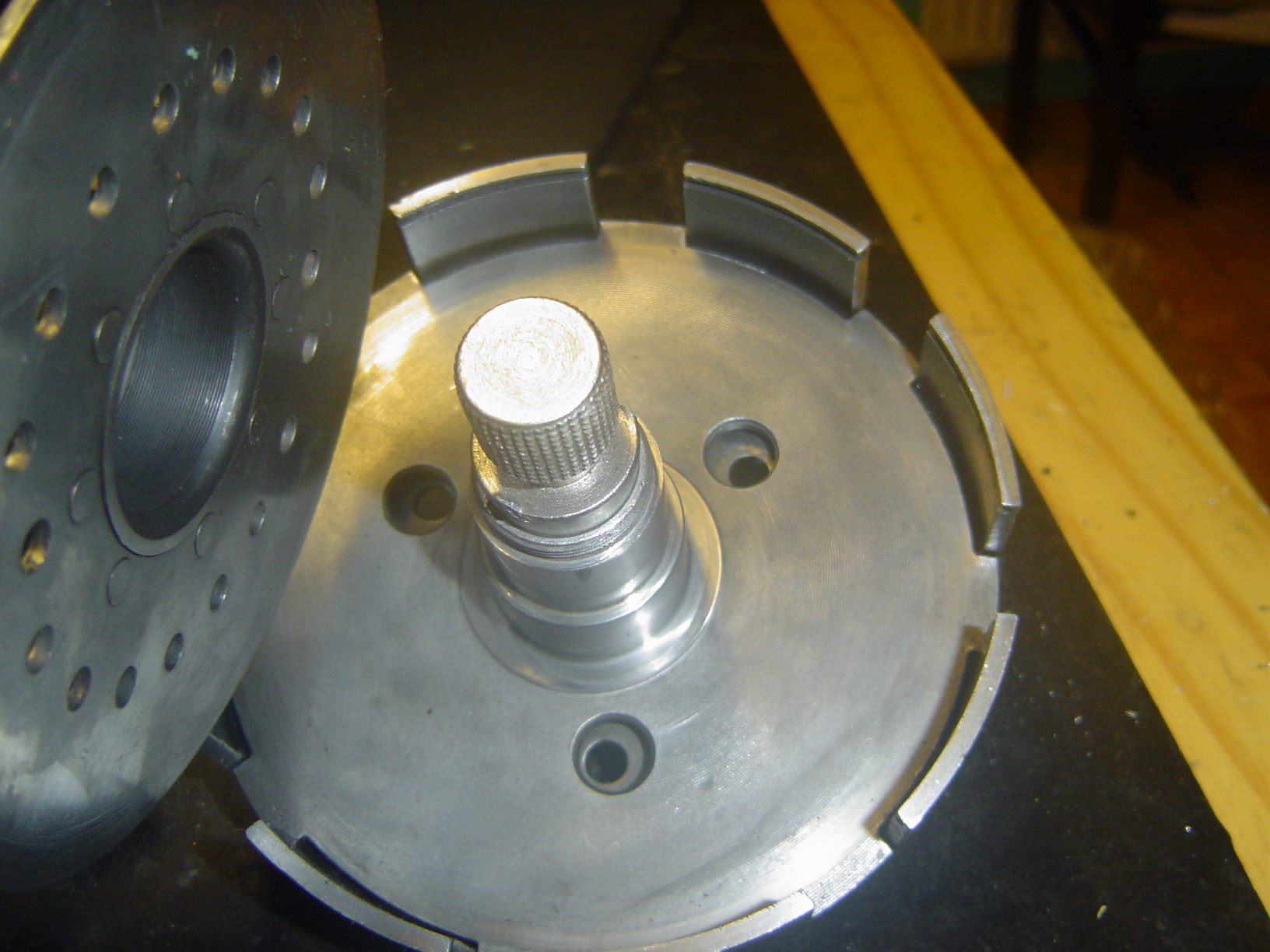

Nö, da kommt nix hin, nur oben die Lagernadeln und die Messingmutter mit Linksgewinde. Die Senknietköpfe der an das Zahnrad genieteten Scheibe müssen natürlich absolut bündig versenkt sein und dürfen keinesfalls irgendwo schleifen, sieht auf Deinem Bild nicht bei allen Nietköpfen gut aus.

Hier noch ein wenig mehr Infos zu den GS3-Kulus.

[Cirlu]

@ Klingelkasper

Super, vielen Dank!
