GTV Geschrieben 21. Dezember 2010 Teilen Geschrieben 21. Dezember 2010 Hallo Gsfler,habe ein riesen Problem.Muss übermorgen meine Facharbeit abgeben über die Elektrik einer Vespa PX '79. Sie ist auf 12V umgebautBin auch schon mit allem fertig nur hab ich den letzten Praxisversuch noch nicht gepackt.Ich muss die Spannung und Stromstärke nach dem Spannungsregler abhängig der Drehzahl messen und in eine Statistik bringen.Gesagt getan Sip-Performance Tacho bestellt um Drehzahl zu haben, zwei Messgeräte eins auf Ampere und eins auf Volt.So grande Problema, wenn ich alle Massekabel angesteckt hab, hab ich bereits am Lichtstromkabel eine Spannung drauf obwohl überhaupt nix angeschlossen ist, wär ja auch kein Problem wenn dieser Wert nicht um die 19V liegen würde und damit den Tacho zerlegen würde. Selbst wenn ich nur das Zündschloss angesteckt hab hab ich auf dem Lichtstromkabel um die 5V drauf.Also alle Massekabel ab und auf einmal ist nichts mehr auf dem Lichtstromkabel drauf und passende 9 - 10V kommen aus dem Spannungsregler. Aber nachdem ich das Messgerät angeschlossen hab kann ich zwar die Spannung messen aber keine Stromstärke und auch keinen Widerstand, auch brennt das Licht nicht!Bitte helft mir wo das Problem liegt und was ich falsch mach.....Hoffentlich bekomm ich schnell antworten Link zu diesem Kommentar Auf anderen Seiten teilen Mehr Optionen zum Teilen...
barnie Geschrieben 21. Dezember 2010 Teilen Geschrieben 21. Dezember 2010 Für die FA hast doch bestimmt einen Plan zum Herzeigen ...Die nackigen Worte allein verwürrren mich Was sind das für Instrumente? Link zu diesem Kommentar Auf anderen Seiten teilen Mehr Optionen zum Teilen...
PK-HD Geschrieben 21. Dezember 2010 Teilen Geschrieben 21. Dezember 2010 Bahnhof!Nen kleiner Plan/Skizze was du wo angeschlossen hast wäre nicht schlecht. Link zu diesem Kommentar Auf anderen Seiten teilen Mehr Optionen zum Teilen...
GTV Geschrieben 21. Dezember 2010 Autor Teilen Geschrieben 21. Dezember 2010 Mein Problem ist eigentlich nur warum ich auf der Masse Spannung hab? Link zu diesem Kommentar Auf anderen Seiten teilen Mehr Optionen zum Teilen...
PK-HD Geschrieben 21. Dezember 2010 Teilen Geschrieben 21. Dezember 2010 Mein Problem ist eigentlich nur warum ich auf der Masse Spannung hab?Was bedeutet das?Skizze biddö... Link zu diesem Kommentar Auf anderen Seiten teilen Mehr Optionen zum Teilen...
GTV Geschrieben 21. Dezember 2010 Autor Teilen Geschrieben 21. Dezember 2010 Skizze bringt bei dem ganzen ja nichts. Ich hab dass Masse Kabel das an der Karosse festgemacht ist. Wenn ich zwischen Karosserie und Masse ein Messgerät stecke hab ich eine Spannung von ca 5V drauf Link zu diesem Kommentar Auf anderen Seiten teilen Mehr Optionen zum Teilen...
barnie Geschrieben 21. Dezember 2010 Teilen Geschrieben 21. Dezember 2010 Mein Problem ist eigentlich nur warum ich auf der Masse Spannung hab?Spg gegen was? Link zu diesem Kommentar Auf anderen Seiten teilen Mehr Optionen zum Teilen...
PK-HD Geschrieben 21. Dezember 2010 Teilen Geschrieben 21. Dezember 2010 Skizze bringt bei dem ganzen ja nichts. Ich hab dass Masse Kabel das an der Karosse festgemacht ist. Wenn ich zwischen Karosserie und Masse ein Messgerät stecke hab ich eine Spannung von ca 5V draufWelches Massekabel, wo greifst du die angebliche Masse ab?Bin immernoch der Meinung, dass wir mit ner Skizze viel weiter wären... Link zu diesem Kommentar Auf anderen Seiten teilen Mehr Optionen zum Teilen...
T5Rainer Geschrieben 21. Dezember 2010 Teilen Geschrieben 21. Dezember 2010 Mißt Du Spannung zwischen Masse-Pin des Reglers und Fahrzeug-Masse oder wo?Mach mal verbindliche Ansagen / aussagefähige Skizzen oder Bilder. Sonst ist das hier zum Scheitern verurteilt. Link zu diesem Kommentar Auf anderen Seiten teilen Mehr Optionen zum Teilen...
gonzo Geschrieben 21. Dezember 2010 Teilen Geschrieben 21. Dezember 2010 Mach mal verbindliche Ansagen / aussagefähige Skizzen oder Bilder. Ich bin für Bilder! - Link zu diesem Kommentar Auf anderen Seiten teilen Mehr Optionen zum Teilen...

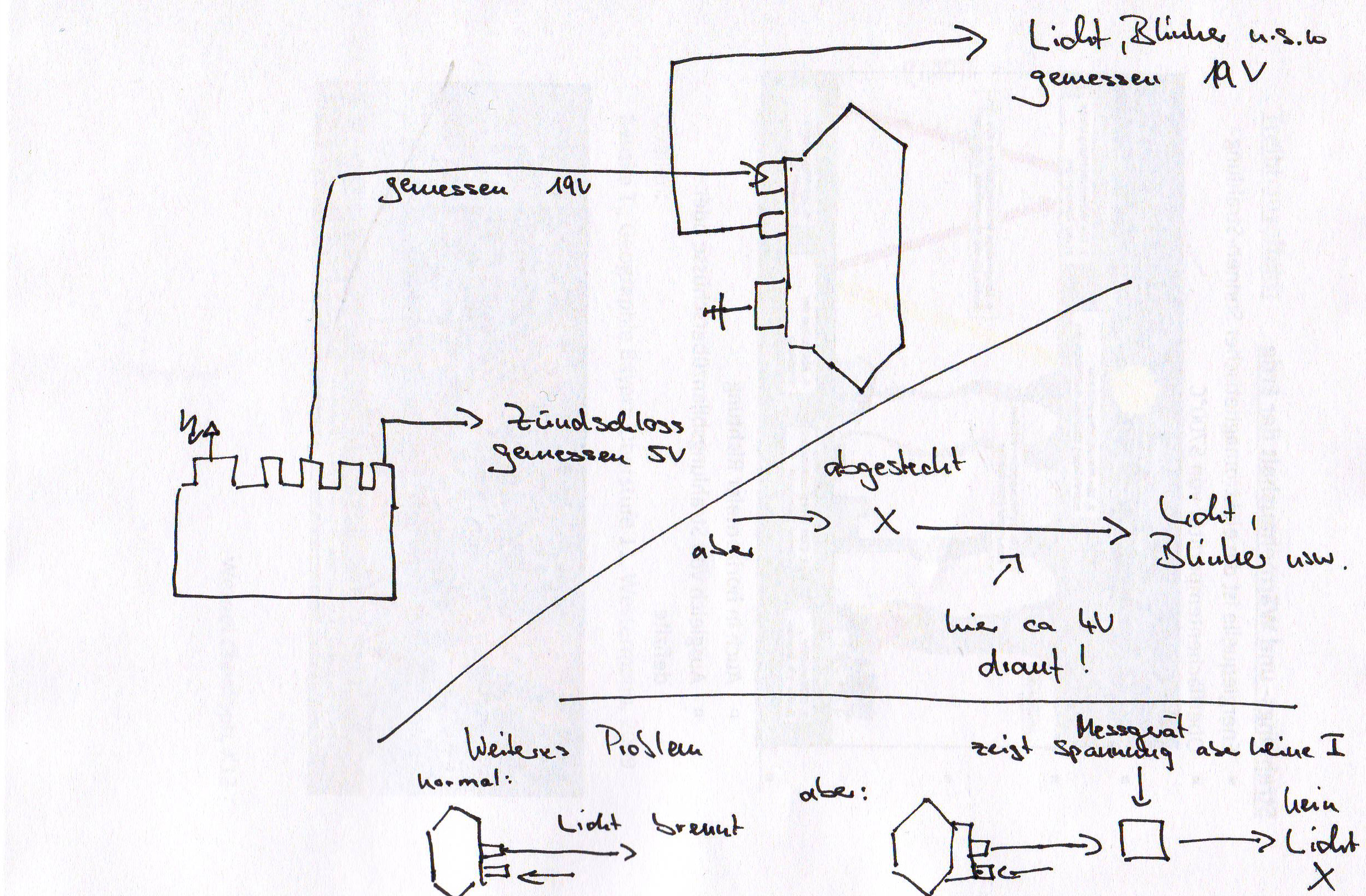

GTV Geschrieben 21. Dezember 2010 Autor Teilen Geschrieben 21. Dezember 2010 Hab mein bestes getan... Link zu diesem Kommentar Auf anderen Seiten teilen Mehr Optionen zum Teilen...
gonzo Geschrieben 21. Dezember 2010 Teilen Geschrieben 21. Dezember 2010 (bearbeitet) Mir wäre keine Verkabelung bekannt wo die Zündspule direkt mit dem Regler verbünden wäre? ( wenn das eine die ZS und das anderer der Regler ist)Überhaupt sollte man mit Messgeräten an der Zündspule etwas vorsichtig sein, bei direktem Kontakt mit dem "Ausgang" kann son Ding schon mal abrauchen.Im Allgemeinen bezieht der Regler seinen Saft direkt von der Zündgrundplatte.Das dass Licht bei deinem "2. Problem" nicht brennt, dürfte daran liegen das du den Strom am Messgerät auf Masse legst. Wie soll da was beim Licht ankommen? - Bearbeitet 21. Dezember 2010 von gonzo Link zu diesem Kommentar Auf anderen Seiten teilen Mehr Optionen zum Teilen...
moller Geschrieben 21. Dezember 2010 Teilen Geschrieben 21. Dezember 2010 ...ich schätze mal, es hat Dir die Sicherung im Messgerät gekostet, deswegen keine Strommessung mehr möglich.Schraub das Ding mal auf und schau nach: meistens so 10A Sicherungen.(ach ja, solltest natürlich keine Stromstärken messen, die größer als 10A sein könnten)Mir wäre keine Verkabelung bekannt wo die Zündspule direkt mit dem Regler verbünden wäre? ( wenn das eine die ZS und das anderer der Regler ist)das finde ich auch etwas befremdlich... Link zu diesem Kommentar Auf anderen Seiten teilen Mehr Optionen zum Teilen...
Eydsoab Geschrieben 21. Dezember 2010 Teilen Geschrieben 21. Dezember 2010 du musst dir mal gedanken darüber machen welche masse zu was gehört wenn du zwischen zwei potentialen misst ergeben sich mit der falschen masse auch falsche werte Link zu diesem Kommentar Auf anderen Seiten teilen Mehr Optionen zum Teilen...
PK-HD Geschrieben 21. Dezember 2010 Teilen Geschrieben 21. Dezember 2010 (bearbeitet) Vielleicht mal was Grundsätzliches:Spannung misst du mit dem Messgerät indem du die Pins an Plus und Masse hälst.Strom misst du indem du die Pins an Stromabgeber und Stromabnehmer hälst. (mal ganz einfach ausgedrückt)Kann es sein, dass du nur falsch gemessen hast?Strom fliesst am Licht nur, wenn es auch leuchtet. Wenn die Birne kaputt ist hast du zwar ne Spannung anliegen, aber es fliesst kein Strom.Spannung ist nichts anderes als ein Potentialunterschied, der besteht auch ohne Stromabnehmer. Bearbeitet 21. Dezember 2010 von PK-HD Link zu diesem Kommentar Auf anderen Seiten teilen Mehr Optionen zum Teilen...
T5Rainer Geschrieben 21. Dezember 2010 Teilen Geschrieben 21. Dezember 2010 Weiterhin ist fraglich, ob das Meßgerät überhaupt geeignet ist, bei unteschiedlichen Frequenzen (weil Drehzahlen) sinnvolle Werte anzuzeigen. Die "gängigen" Meßgeräte sind für die übliche Netzfrequenz von 50Hz (entspricht ca. 1.000 U/Min) ausgelegt und zeigen bei deutlich anderen Frequenzen nichts verläßliches an. Link zu diesem Kommentar Auf anderen Seiten teilen Mehr Optionen zum Teilen...
vEspA_85 Geschrieben 21. Dezember 2010 Teilen Geschrieben 21. Dezember 2010 Die "gängigen" Meßgeräte sind für die übliche Netzfrequenz von 50Hz (entspricht ca. 1.000 U/Min) Irgendwie hab ich bei 50Hz immer 3000 U/Min im Kopf...sorry für OT Link zu diesem Kommentar Auf anderen Seiten teilen Mehr Optionen zum Teilen...
T5Rainer Geschrieben 21. Dezember 2010 Teilen Geschrieben 21. Dezember 2010 Irgendwie hab ich bei 50Hz immer 3000 U/Min im Kopf...Dein Problem. Link zu diesem Kommentar Auf anderen Seiten teilen Mehr Optionen zum Teilen...
PK-HD Geschrieben 21. Dezember 2010 Teilen Geschrieben 21. Dezember 2010 (bearbeitet) Bei 3 Spulen sind das sogar ganz genau 1000 1/min oder 16 2/3 1/s. Bearbeitet 21. Dezember 2010 von PK-HD Link zu diesem Kommentar Auf anderen Seiten teilen Mehr Optionen zum Teilen...
GTV Geschrieben 21. Dezember 2010 Autor Teilen Geschrieben 21. Dezember 2010 Pappalapapp Ergebnis: warum fährt dieses Teil überhaupt? Hab's jetz an einer T5 von einem Freund abgemessen. Aber danke für die vielen Bemühungen! :) Wo ihr mir noch helfen könntet wär beim pickup und der erregerspule! Warum löst der pickup nicht bei jedem Magneten aus sondern nur einmal bei der Umdrehung. Und welcher Prozess läuft dadurch ab? Link zu diesem Kommentar Auf anderen Seiten teilen Mehr Optionen zum Teilen...
T5Rainer Geschrieben 21. Dezember 2010 Teilen Geschrieben 21. Dezember 2010 (bearbeitet) Schau ins Lüfterrad - nur die überlappenden Magnetzungen lösen den Pickup (=induktiver Geber) aus.Bea I. veranschaulicht den "Prozeß" Bea II. fragt nach den Ergebnissen Deiner Messung. Bearbeitet 21. Dezember 2010 von T5Rainer Link zu diesem Kommentar Auf anderen Seiten teilen Mehr Optionen zum Teilen...
T5Rainer Geschrieben 21. Dezember 2010 Teilen Geschrieben 21. Dezember 2010 Bei 3 Spulen sind das sogar ganz genau 1000 1/min oder 16 2/3 1/s. Es hat NULL und NIX mit der Anzahl der Spulen zu tun. Nebenbei bemerkt bedienen 4 Spulen den Regler / die Verbraucher.Es hat mit 6 Magneten = 3 x N/S-Wechsel zu tun. Link zu diesem Kommentar Auf anderen Seiten teilen Mehr Optionen zum Teilen...
CDI Geschrieben 21. Dezember 2010 Teilen Geschrieben 21. Dezember 2010 (bearbeitet) Bearbeitet 31. Oktober 2011 von CDI Link zu diesem Kommentar Auf anderen Seiten teilen Mehr Optionen zum Teilen...
GTV Geschrieben 21. Dezember 2010 Autor Teilen Geschrieben 21. Dezember 2010 Kann die Fa ja dann mal online stellen. ;) Was soll ich auf dem letzten online gestellten Bild erkennen?Aber wenn ich einen Magneten an die in dem polrad verbauten Magneten hinhalte dann sind alle 6 gleich gepolt. Link zu diesem Kommentar Auf anderen Seiten teilen Mehr Optionen zum Teilen...
CDI Geschrieben 21. Dezember 2010 Teilen Geschrieben 21. Dezember 2010 (bearbeitet) Bearbeitet 31. Oktober 2011 von CDI Link zu diesem Kommentar Auf anderen Seiten teilen Mehr Optionen zum Teilen...
Olli ETS Geschrieben 21. Dezember 2010 Teilen Geschrieben 21. Dezember 2010 Kann die Fa ja dann mal online stellen. ;) Was soll ich auf dem letzten online gestellten Bild erkennen?Aber wenn ich einen Magneten an die in dem polrad verbauten Magneten hinhalte dann sind alle 6 gleich gepolt.Geht wie gesagt um die Überschneidung und die ist nur 1x vorhanden.Hier noch mal ein besseres Bild, Basis HP4. Link zu diesem Kommentar Auf anderen Seiten teilen Mehr Optionen zum Teilen...
PK-HD Geschrieben 21. Dezember 2010 Teilen Geschrieben 21. Dezember 2010 Es hat NULL und NIX mit der Anzahl der Spulen zu tun. Nebenbei bemerkt bedienen 4 Spulen den Regler / die Verbraucher.Es hat mit 6 Magneten = 3 x N/S-Wechsel zu tun. Ups, ja, sorry, Kopf und Finger haben in unterschiedliche Richtungen gearbeitet...Den 3-fach Wechsel meinte ich natürlich . Link zu diesem Kommentar Auf anderen Seiten teilen Mehr Optionen zum Teilen...
GTV Geschrieben 21. Dezember 2010 Autor Teilen Geschrieben 21. Dezember 2010 welche Funktion hat dann die Erregerspule wenn im Pickup schon eine Spule verbaut ist und diese Spannung eh in der CDI hochtransformiert werden würde? Link zu diesem Kommentar Auf anderen Seiten teilen Mehr Optionen zum Teilen...
GTV Geschrieben 21. Dezember 2010 Autor Teilen Geschrieben 21. Dezember 2010 was ich immer noch nicht verstehe ist, dass in dem Lüfterrad alle Magnete gleich gepolt sind, also kein N/S wechsel stattfindet!! Weil dann müsste ja wechselspannung zustande kommen was aber nicht der fall ist. Nur gleichspannung! Oder wird die Wechselspannung im Spannungsregler gleich gerichtet? Link zu diesem Kommentar Auf anderen Seiten teilen Mehr Optionen zum Teilen...
PK-HD Geschrieben 21. Dezember 2010 Teilen Geschrieben 21. Dezember 2010 Magnet-kein Magnet-Magnet-kein Magnet-....Richtig, der Gleichricher macht dir aus der Wechselspannung eine Gleichspannung. Link zu diesem Kommentar Auf anderen Seiten teilen Mehr Optionen zum Teilen...
