Verkabelung P200E BJ 1979 mit Bat

[fuschnicker]

Tach Jungs,

Ich brauche Hilfe, bevor ich in die Arbeitsplatte beisse...

Leider komme ich überhaupt nicht mit dem mir vorliegenden Schaltplan zurecht.

Ausserdem habe ich ein neues nachrüst Zündschloss. Da bleiben dann einige Kabel über, die vorher wohl verbaut waren.

Kann mir jemand möglichst genaue Bilder schicken, auf denen zu sehen ist wie der ganze Kram verkabelt ist?

Möglichst alles, wo ein Kabel rein oder raus geht

Gerne komme ich auch zu wem hingefahren mit nem Kasten Bier und wir machen das zusammen. Komme aus Idar Oberstein und würde auch fahren dafür!

THX

Dirk

P200E BJ 1979, mit Bat

[Obstler]

hi, schick mir mal deine email addy.

kann dir alle bilder zukommen lassen.

gruss

[Heidewitzka]

scooterhelp...

[Polldi]

Jaja.... die Elektrik.

Ich hatte die meisten "Problemchen am/im Lenker". Deshalb hab ich das auch besonders oft fotografiert.

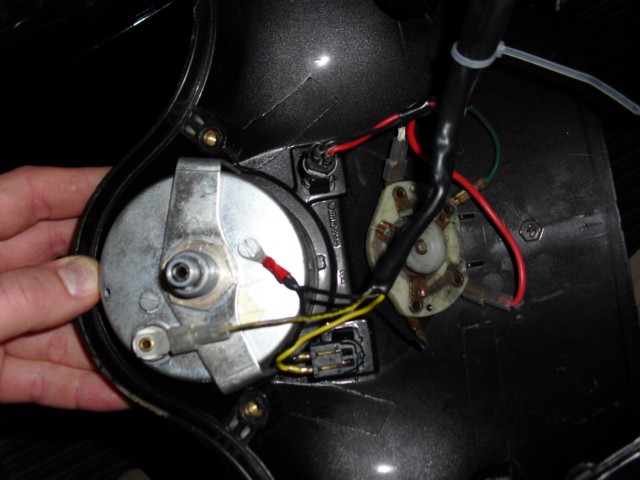

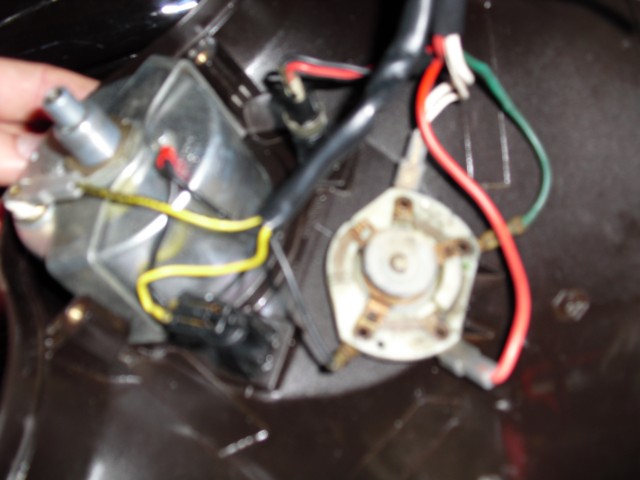

Hier mal ein paar Bilder einer P200E mit Batterie.

Ich hoffe, das hilft....

Und der dazugehörige Schaltplan

schaltplan.pdf

Falls Du trotzdem noch mit Bier vorbeikommen willst:

Beeil Dich, ich bin bis 19:00 Uhr zuhause!

Viel Glück!

schaltplan.pdf

schaltplan.pdf

[fuschnicker]

Danke erstmal!

Ich werde trotzdem irre... Wenn ich das Nachbau Zündschloss nehme, bleiben ja diverse Kabel über!?

Anderes Problem:

Hab soweit alle Kabel dran (bis auf die übrig gebliebenen aus dem Lenkkopf...)

Drehe den Schlüssel rum, es tut ein deutlich hörbares "klack" aus der cdi. Kurze Zeit später is die Sicherung durch. Nu hab ich nur noch 12(?) Ampere in schwarz...

Grüße

Dirk
