GS-Zündschloss?

[beatle]

Hallo Ihr,

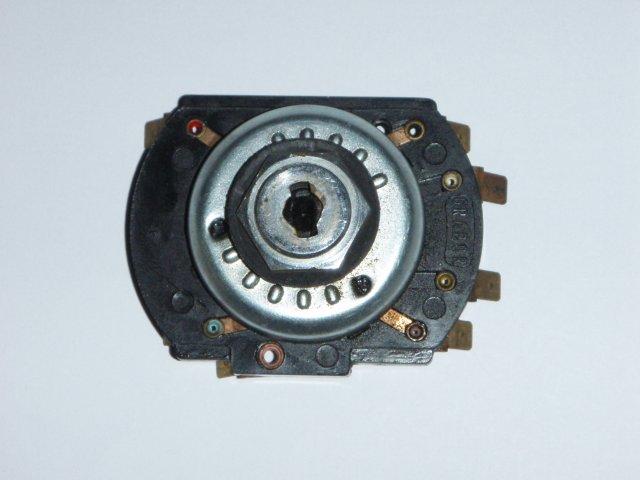

hab' von einem Bekannten 2 solche Schlösser bekommen, welche anscheinend von GSen sein sollen.

Diese unterscheiden sich aber von der Grundplatte her schon zu meinen originalen in den GS150, 160.

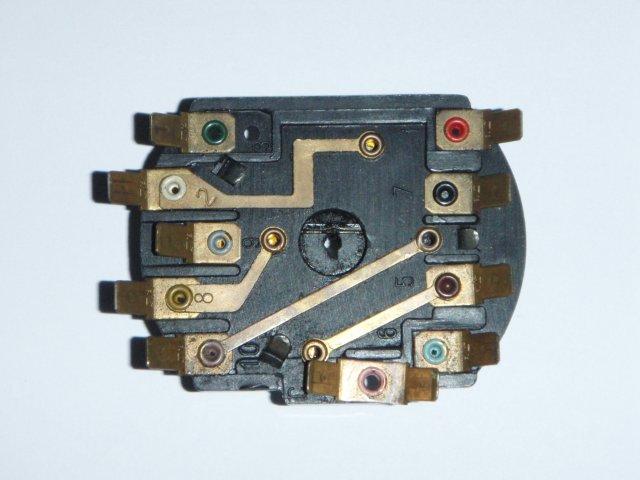

Einmal haben sie 10 Kontakte, zum Zweiten schalten sie , wie ich gemessen hab' wie folgt:Schlüsselpositione von Li nach Re:

Pos1: 1-3-8

Pos2: 1-7/5-6

Pos3: 5-10

Pos4: 5-6-9-10

Pos5: 2-3-8-9

beide Schlösser sind gleich.

Evtl weiß von euch einer, was für Dinger das sind? Wenn ja, gibt's nen Schaltplan zum dazugehörigen Roller?

Danke

Klaus

Bearbeitet 14. Januar 2011 von beatle

[v30t]

Servus Klaus,

schaut aus wie das Schloss einer SS180. Rally 180 sieht zwar ähnlich aus, hat aber nur 3 Schaltstellungen.

Bin mir also eigendlich sicher, das es ss180 ist.

g

t

Bearbeitet 14. Januar 2011 von v30t

[v30t]

Pos1: 1-3-8 => Standlicht

Pos2: 1-7/5-6 => Aus

Pos3: 5-10 => fahren ohne Licht

Pos4: 5-6-9-10 => fahren mit Standlicht

Pos5: 2-3-8-9 => fahren mit Fahrlicht

g

t

[beatle]

Pos1: 1-3-8 => Standlicht

Pos2: 1-7/5-6 => Aus

Pos3: 5-10 => fahren ohne Licht

Pos4: 5-6-9-10 => fahren mit Standlicht

Pos5: 2-3-8-9 => fahren mit Fahrlicht

g

t

ist mir bekannt, aber wohl unlogisch...zumindest nach GS-Schaltplänen.

[beatle]

Vor allen Dingen hat das mit dem Schaltplan der SS180 -belegung der Schalterstellungen-nix zu tun...

VSC1T.wbatt.pdf

VSC1T.wbatt.pdf

[villavespa]

ape ad? oder ae?

[beatle]

ape ad? oder ae?

Keine Ahnung, bei Ape hab ich keine Unterlagen......

[beatle]

Keiner ne Idee?

[v30t]

Vor allen Dingen hat das mit dem Schaltplan der SS180 -belegung der Schalterstellungen-nix zu tun...

..dann hast Du wohl falsch gemessen oder einen falschen Schaltplan, denn genauso sehen beide Zündschlösser der beiden SS208 in meiner Garage, sowie das Ersatzschloß aus.

g

t

Bearbeitet 16. Januar 2011 von v30t

[v30t]

Zahlen der verschiedenen Anschlüsse sowie deren Farben und auch die Querverbindungen..gleich

g

t

Bearbeitet 16. Januar 2011 von v30t

[beatle]

..dann hast Du wohl falsch gemessen oder einen falschen Schaltplan, denn genauso sehen beide Zündschlösser der beiden SS208 in meiner Garage, sowie das Ersatzschloß aus.

g

t

Gemessen.....sicher richtig!!!!

Schaltplan.....siehe oben, den von scooterhelp runtergeladen....sollte auch passen...

Dann werd' ich mir mal den von einer SS180 in meiner Nähe ausbauen, verleichen u durchmessen....
