Schaltplan Sprint Veloce gesucht

[Shorty]

Gibt´s denn das, hab hier eine umfangreiche Schaltplansammlung unsere geliebten Vespas und musste feststellen, dass mir doch tatsächlich der Schaltplan einer deutschen Sprint 150 Veloce fehlt.

VLB1T mit Hella Blinkers + Batterie.

Bitte helft mir, dass sich das ändert.

Danke schon mal.

Gruss Michael

Bearbeitet 1. April 2011 von Shorty

[Huch!]

Hi,

das ist ein schwieriges Thema, das einzige was ich habe ist folgendes Schema. Mit hat es geholfen.

Für einen guten Scan eines original Schaltplanes wäre ich auch sehr dankbar.

[Shorty]

Na das ist doch schon mal was!

Herzlichen Dank.

Primär geht es um diesen seltsammen Kabelstrang, den ich nicht zuordnen kann.

Hier in grün gekennzeichnet.

Kabelfarben sind weiß und grau

Wurde leider einfach abgezwick.

Gruss Michael

Bearbeitet 1. April 2011 von Shorty

[Huch!]

Da kann ich dir weiterhelfen. Denke dir bitte die roten, schwarzen und gelben Kabel die aus dem Vordergrund kommen weg, die die da durch die Gegend fliegen.

Das graue/weisse Kabel müsste das sein, was vom Verteiler auf dem Motor kommt und die Stromzufuhr für den Gleichrichter darstellt.

Gruß,

Karsten

[alttimer]

Hallo Michael,

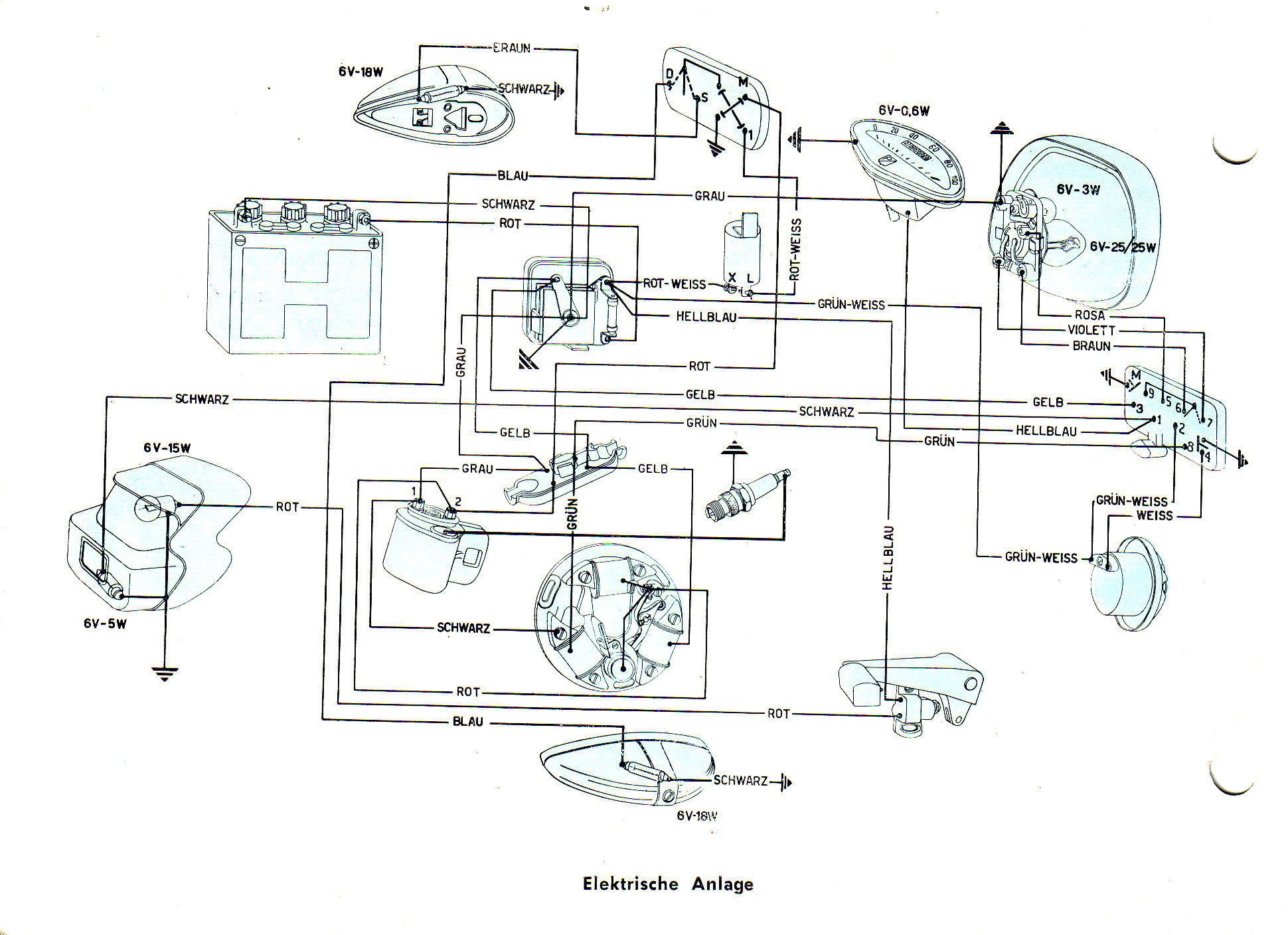

hier ist der Schaltplan der in der Bedienungsanleitung bei meiner deutschen Sprint dabei war. Abgesehen von den Backenblinkern passt der Schaltplan exakt. Habs an meiner Sprint nachkontrolliert.

Vielleicht hilft dir das ja auch ein bisschen weiter.

Gruss Peter

[Shorty]

Hallo Karsten, Hallo Peter,

euch beiden ein herzliches Dankeschön für die Mithilfe.

Das ist exakt, nach was ich gesucht habe!

Lieben Gruss

Michael
