Schaltplan Chetak Bj 84

[Lowflyr]

Moin!

Suche für meine Chetak nen Schaltplan.

Mopped mit 6V und Batterie ausgerüstet.

Was mich auch interessiert sind die 2 Dioden wo die 2 blauen aus der Spule aufgeschaltet sind.

Gruß und Danke

Patrick

[subway]

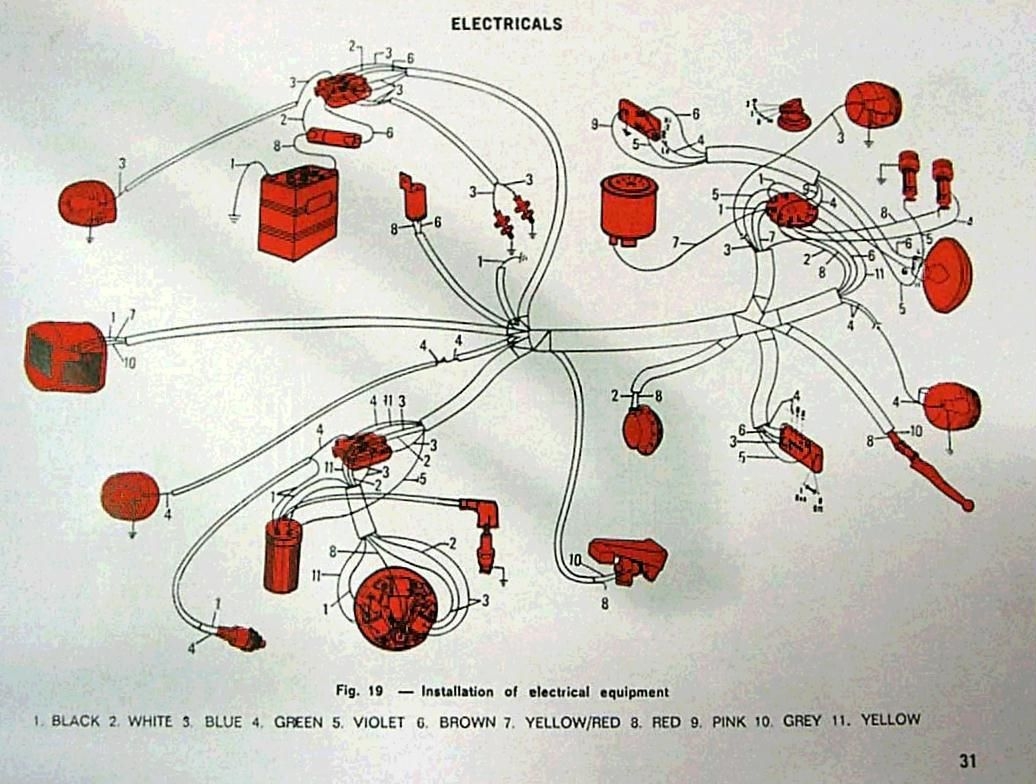

Müssten dann die hier sein:

[Lowflyr]

Besten Dank für eure Hilfe.

Was ist das für nen Main Switch? Den hab ich gar nicht.

Wie schaltet er die Farben durch?

Habe auch links nur Blinker und rechts Licht, Kill, und Hupe.

Gibt es noch nen anderen Plan

Gruß

Patrick

Bearbeitet 26. April 2011 von Lowflyr

[rude67]

Besten Dank für eure Hilfe.

Was ist das für nen Main Switch?

Gruß

Patrick

Ich würde auf ein Zündschloß tippen.

[Lowflyr]

das ist wohl richtig. Hab ich wohl oben falsch beschrieben. mein problm ist, dass ich keins habe...und wohl auch nie eins drin war.

und nochmal meine frage:

Wie schaltet der main switch/Zündschloß die Farben durch?

Habe auch links nur Blinker und rechts Licht, Kill, und Hupe.

Gibt es noch nen anderen Plan

Gruß

Patrick

[rude67]

Kannste dann nicht nen Rally- oder Sprintschaltplan nehmen? Was wie wo geschaltet wird, musste halt mit nem batteriebetriebenen Durchgangsprüfer für ne Handvoll Dollar ausm Electronicshop checken. Oder schmeiß die Batterie raus und orientiere dich an nem Conversion-Schaltplan. An meiner Bajaj hab ich nen Rally-Lenker draufgebaut, da ist links dann ja auch nur der Blinkerschalter und alles andere ist rechts. Ist bei meiner 93er Bajaj (ohne Batterie, Elektronikzündung) auch anders gewesen - auf der einen Seite Licht an-aus, auf der anderen Umschalter Fern-Abblendlicht. Ich hatte mir den Schaltplan von bajajusa.com runtergeladen, grundsätzlich passte der, aber die Farben waren euphemistisch betrachtet reine Näherungswerte. War ne ziemliche Durchmesserei, aber eigentlich kein Problem.
