Kabelbaum - inkl. fast alles

hansen · 7. April 2012

Moin zusammen,

ich bin gerade dabei, mir Gedanken über den Kabelbaums meines aktuellen Projekts zu machen. Dazu habe ich mir mal einen einen Schaltplan genommen und etwas angepasst. Leider hab ich es nicht so mit Elektrik, vielleicht kann da ja mal jemand mit Verstand drüber schauen und eine Rückmeldung geben.

Folgendes will ich im Roller verbauen:

über Batterie (wird nachgerüstet):

- Lenkerendenblinker,

- Bremslicht (LED) (über Schalter vorne und hinten),

- Rücklicht (LED)

- Kennzeichenbeleuchtung (LED)

- Tankgeber (LED),

- SIP Tacho

- Hupe

das alles mit Zündschloss im Durchstieg abschaltbar.

Dauerhaft über Batterie (Mit einem Schalter im Handschuhfach auch von der Batterie zu trennen):

- Zigarettenanzünder,

- LED Standlicht, mit extra Schalter im Handschuhfach

über Wechselstrom:

-Fern- und Abblendlicht

Passt der Schaltplan so? Habe ich was übersehen?

Andere Kabelfarben ggf. wählen um den Baum eher am "Standard" zu halten?

Gruß

hansen

PS: Um die Belegung des Lichtschalters kümmere ich mich im Anschluss, also erstmal ignorieren.

Bea hat noch mal die Massepunkte mitaufgenommen.

Bearbeitet 7. April 2012 von hansen

fonte77 · 7. April 2012

hört sich interessant an. Bin zwar kein elektroprofi, aber sowas würd mich auch interessieren. Vielleicht kann ja mal einer was dazu sagen.

barnie · 7. April 2012

Moin zusammen,
...
über Gleichstrom:
-Fern- und Abblendlicht
...

... soll wohl Wexelström heißen.

Den Rest schau ich mir später an.

Ewald-R · 7. April 2012

Wer auf eine sündteure, schellladefähige Hawker oder Exide Rundzellenbakterie verzichten will, soll den Scheiwerfer mit Wechselstrom versorgen!

barnie · 7. April 2012

Recht hat er, der Ewald.

Zum Plan:

Masse am Z-Schloß zum Killen fehlt
12V~ ungeregelt gibt´s nicht, sobald ein Regler dran hängt

hansen · 7. April 2012

... soll wohl Wexelström heißen.
Den Rest schau ich mir später an.

Öhm, natürlich Wechselstrom! ... Sollte aus dem Plan auch (hoffentlich) ersichtlich sein.

Danke für den Check!

Würde die Sicherung wahrscheinlich noch gegen 10A austauschen.

Was den Kabel-Querschnitt hatte ich an 1mm² gedacht. Die Leitungen zur Batterie, zum Handschuhfach (Zigaretttenanzünder) und die Masse nach vorne zum Lenker würde ich (Achtung: vom Gefühl her) allerdings auf mind. 1,5mm² gehen. Oder reichen die 1mm² durchgehend aus? Ich will nicht, dass mir ein Großverbraucher die Kabel und dann die Karre abfackelt.

hansen · 7. April 2012

Recht hat er, der Ewald.
Zum Plan:
Masse am Z-Schloß zum Killen fehlt
12V~ ungeregelt gibt´s nicht, sobald ein Regler dran hängt

Masse war doch eigentlich da, nur nicht schwarz.

Habe das mal abgeändert und die Beschriftung korrigiert.

Danke!

so?

Bearbeitet 7. April 2012 von hansen

barnie · 7. April 2012

Bei den üblichen Normalverbrauchern reicht auch 0,5mm² und die Sicherung, je nach Auslöseverhalten, eher kleiner.

So viel Leistung für einen Großverbraucher hat LiMa&Batt nicht.

meiermachine · 7. April 2012

mit dem schaltplan kann man fahren, richtig?

und 0,5² reicht bei allen kabeln des schaltplans aus?

mfg jan

mika4real · 7. April 2012

coole Sache, an sowas wollt ich mich auch mal machen, damit der Batterieklotz zu mehr als Hupe und EGT nütz ist.

kann man das noch intelligenter mit weiteren Sicherungen gestalten? damit nicht gleich alles duster ist wenn iwas abraucht? Schwächere Sicherungen in den Zuleitungen der einzelnen Verbraucher oder wie löst man sowas?

barnie · 8. April 2012

...
kann man das noch intelligenter mit weiteren Sicherungen gestalten? damit nicht gleich alles duster ist wenn iwas abraucht? Schwächere Sicherungen in den Zuleitungen der einzelnen Verbraucher oder wie löst man sowas?

Weitere Sicherungen sind eher uncool.

Die Absicherung ist das Ergebnis aus Batterieleistung - Verbraucher - Kabelei - Sicherungsverhalten.

gravedigger · 8. April 2012

fürn normalen vesparegler GGB+CM (lusso mit batterie) fehlt der "sense" bzw. der gleichstromanschluss von der batterie zum zündschluss zurück zum regler auf anschluss C. im schaltplan oben also rot auf C am regler.

keine ahnung was passiert wenn man die batterie ohne zündschloss dauernd an C anschliesst. wird sie dann entladen?

es gäbe auch noch den von ducati:

http://www.motelek.n...ler_pinout6.png

hier musst aber auch noch den wechseltrom "sense" anklemmen (beide wechselstromanschlüsse auf regler und eine brücke auf sense?).

kann mir jemand (ewald?) erklären warum der externe "sense" vorgesehen ist, wenn man den regler auch intern direkt verschalten könnte?

wird bei den automaten "sense" übers zündschloss geschalten?

Bearbeitet 8. April 2012 von gravedigger

hansen · 8. April 2012

Bei den üblichen Normalverbrauchern reicht auch 0,5mm² und die Sicherung, je nach Auslöseverhalten, eher kleiner.
So viel Leistung für einen Großverbraucher hat LiMa&Batt nicht.

Weitere Sicherungen sind eher uncool.
Die Absicherung ist das Ergebnis aus Batterieleistung - Verbraucher - Kabelei - Sicherungsverhalten.

0,75mm² habe ich noch hier, dann nehme ich das. Und die Leitungen zur Batterie und nicht ggf. etwas dicker?

Dann könnte die Sicherung mit 8A ja bleiben. Wie sieht's aus? Ggf. eine weitere Sicherung in Richtung Handschuhfach? Falls da irgendso ein Billo-China-Gerät angestöpselt wird?

fürn normalen vesparegler GGB+CM (lusso mit batterie) fehlt der "sense" bzw. der gleichstromanschluss von der batterie zum zündschluss zurück zum regler auf anschluss C. im schaltplan oben also rot auf C am regler.
keine ahnung was passiert wenn man die batterie ohne zündschloss dauernd an C anschliesst. wird sie dann entladen?

Blick ich nicht ganz, meinst Du so:

Für mein Vorhaben hatte ich an den kleinen BGM-Regler gedacht.

Welches Zündschloss zum Einsatz kommen soll/muss und wie das beschaltet werden müsste, ist mir auch noch etwas unklar. Als ersten Schritt hatte ich an die Kabelage gedacht und dann einfach durchmessen und ausprobieren.

Allgemein:

Wie sieht's mit den Kabelfarben aus?

Ich würde den finalen Schaltplan dann gern ins wiki hochladen, allerdings wäre es mir lieber wenn dann auch die Kabelfarben nicht so exotisch sind.

PS: Frohe Ostern!

Bearbeitet 8. April 2012 von hansen

gravedigger · 8. April 2012

welchen regler du nimmst musst du schon vorher wissen.

meiermachine · 8. April 2012

...
Wie sieht's mit den Kabelfarben aus?
Ich würde den finalen Schaltplan dann gern ins wiki hochladen, allerdings wäre es mir lieber wenn dann auch die Kabelfarben nicht so exotisch sind.
PS: Frohe Ostern!

mir persönlich wären die farben drecksegal - solange masse schwarz und rot bat + bleibt

ich find den plan super! und wenn man sich jetzt eh alle kabel neu besorgt, dann kann man sich ja die passenden farben raussuchen. wichtig ist nur, dass der schaltplan passend zum roller gespeichert ist. oder halt ausgedruckt um eventuelle auftretende fehler einfacher beseitigen zu können. - bin gespannt auf die finale version und suche noch die passenden stecker und isoliertüllendingsis. gibts da nen günstigen internetshop?

meiermachine · 8. April 2012

woher bezieht der sip tacho die masse?

barnie · 9. April 2012

0,75mm² habe ich noch hier, dann nehme ich das. Und die Leitungen zur Batterie und nicht ggf. etwas dicker?
Dann könnte die Sicherung mit 8A ja bleiben. Wie sieht's aus? Ggf. eine weitere Sicherung in Richtung Handschuhfach? Falls da irgendso ein Billo-China-Gerät angestöpselt wird?
...

Beim dickeren Strang schauen, ob noch überall Durchgang.

Sicherung könnte auch ein Automat oder Bimetall sein.

In St.Pete Beach, FL hat heute @ 80°F und heftigem Wind das 3-Wetter-Taft versagt !

hansen · 10. April 2012

welchen regler du nimmst musst du schon vorher wissen.

Jau, also verbauen will ich diesen hier. Anschluss entsprechend:

Das mit der Rückleitung vom/zum Zündschloss habe ich noch nicht ganz geblickt.

Das müsste doch dann passieren, wenn durch das Schloss bei AUS DC auf Masse gelegt und damit der Kreislauf geschlossen ist, oder?

Beim dickeren Strang schauen, ob noch überall Durchgang.

Was meinst Du mit Durchgang?

mir persönlich wären die farben drecksegal - solange masse schwarz und rot bat + bleibt

Naja, ich würde mich da schon lieber an einem ?Standard? orientieren.

Custombäume mit wilden Farben können einen auch mal leicht zu Wahnsinn treiben (habe ich mir sagen lassen). Da will ich mit "meinem Werk" zumindest versuchen, dass der Baum auch ohne Dokumentation (die dann entweder in der Garage oder verloren gegangen ist) einigermaßen verständlihc aufgebaut ist.

Hier wurde noch dem Tacho eine Masse verpasst.

barnie · 10. April 2012

Mit Durchgang meine ich mal nix elektrisches, eher dass der Kabelstrang durch die Karosse / Rahmen etc.pp muß.

hansen · 11. April 2012

Mit Durchgang meine ich mal nix elektrisches, eher dass der Kabelstrang durch die Karosse / Rahmen etc.pp muß.

Ok, verstanden. Du merkst schon, ich bin sehr weit weg von der Elektrik.

Mir ist jetzt allerdings immernoch die von gravedigger angesprochene Rückführung unklar:

Nach meinem Plan dürfte doch kein Verbaucher direkt an der Batterie hängen, sondern nur über das Zündschloss bzw. einen Schalter im Handschuhfach entladen können. Also müsste doch eine Rückführung nicht erforderlich sein, oder?

Bei den Schaltplänen mit Batterie (die ich gefunden habe), ist der 12V DC Strom über das Zündschloss an die Verbraucher verteilt. Ich habe hierfür ja zwei Sterne vorgesehen. Dann müsste doch eigentlich ein Zündschloss mit 4 Anschlüssen reichen, oder?

Beim SCK habe ich das hier gefunden: klick

Mit folgender Belegung müsste ich doch in einer Stellung AUS (Masse auf grün der CDI gelegt und Batterie von den Verbrauchern getrennt) und mit der anderen Stellung AN (Masse getrennt und Batterie an Verbraucher) erreichen. Oder übersehe ich da was?

Bearbeitet 11. April 2012 von hansen

hansen · 19. Juli 2012

Sodele, ich kram das topic mal wieder hoch.

Das Projekt ging nur langsam voran, muss jetzt aber wieder massiv an Fahrt aufnehmen.

Kabelbaum ist drin, allerdings noch nicht geprüft.

Jetzt brauche ich noch eine Batterie für das vorhaben und hatte an eine Longex 12LCP-9 / 12 Volt 9 Ah gedacht.

Daten:

Hersteller LONGEX^®
Typ: 12LCP-9
Technologie: AGM
Spannung: 12V
Kapazität: 9Ah (20h/2,5A/10,8V/25°C)
maximaler Entladungsstrom: 80A (5 Sekunden)
maximaler Ladestrom: 2,7A
Maße in mm: Länge / Breite / Höhe 151x65x94
Gewicht: 2,55kg
Anschluß: Flachstecker F1 4,75mm
Betriebstemperaturbereiche:
Entladen: -20 ° bis 60 ° C
Laden: 0 ° bis 50 ° C
Lagerung: -20 ° bis 60 ° C

Jetzt bin ich mir aber etwas unsicher:

Muss da noch irgendwie ein Ladestromregler davor? Ich meine hier im gsf mal irgendwas von solchen Teilen gelesen zu haben. Sind doch aber orginal auch nicht verbaut. ... verwirrend ...

Das Zündschloss habe ich wie oben angedeutet angeschlossen. Damit sollte doch eigentlich einer Dauerentladung entgegen gewirkt sein, oder?

Im Rahmen des Einbaus, haben sich noch ein paar Änderungen ergeben, ich zeichne den Plan mal neu.

Anbei der aktuelle Stand (bin noch nicht am Lenker angekommen):

barnie · 19. Juli 2012

Spannungsregler = Ladestromregler

hansen · 19. Juli 2012

Spannungsregler = Ladestromregler

Danke für die Info!

Dachte ich hätte mal irgendwas gelesen bzgl. max. Ladestrom/Ladespannung der Batterie und irgendsoeinem Conrad-Selbstlötgedöns zum vor die Batterie hängen.

Spricht was gegen die Batterie?

Bea hat noch den Plan aktualisiert:

- Der SIP-Tacho kommt (hoffentlich am Wochenende), dann muss da ja wohl noch eine Blckbox mit rein.

- Die Hupe wird jetzt über den Schalter am Lenker auf Masse gelegt.

- Im Handschuhfach fehlt noch ein Schalter für das Standlicht.

- Die "Lichtschalter"-Belegung fehlt noch gänzlich. Masse kommt hier über den Lenker.

- Der Spannungsregler muss noch gegen den BGM ausgetauscht werden und die "Schleife" bekommen.

Bearbeitet 19. Juli 2012 von hansen

**T5Pien** · 19. Juli 2012

moin,

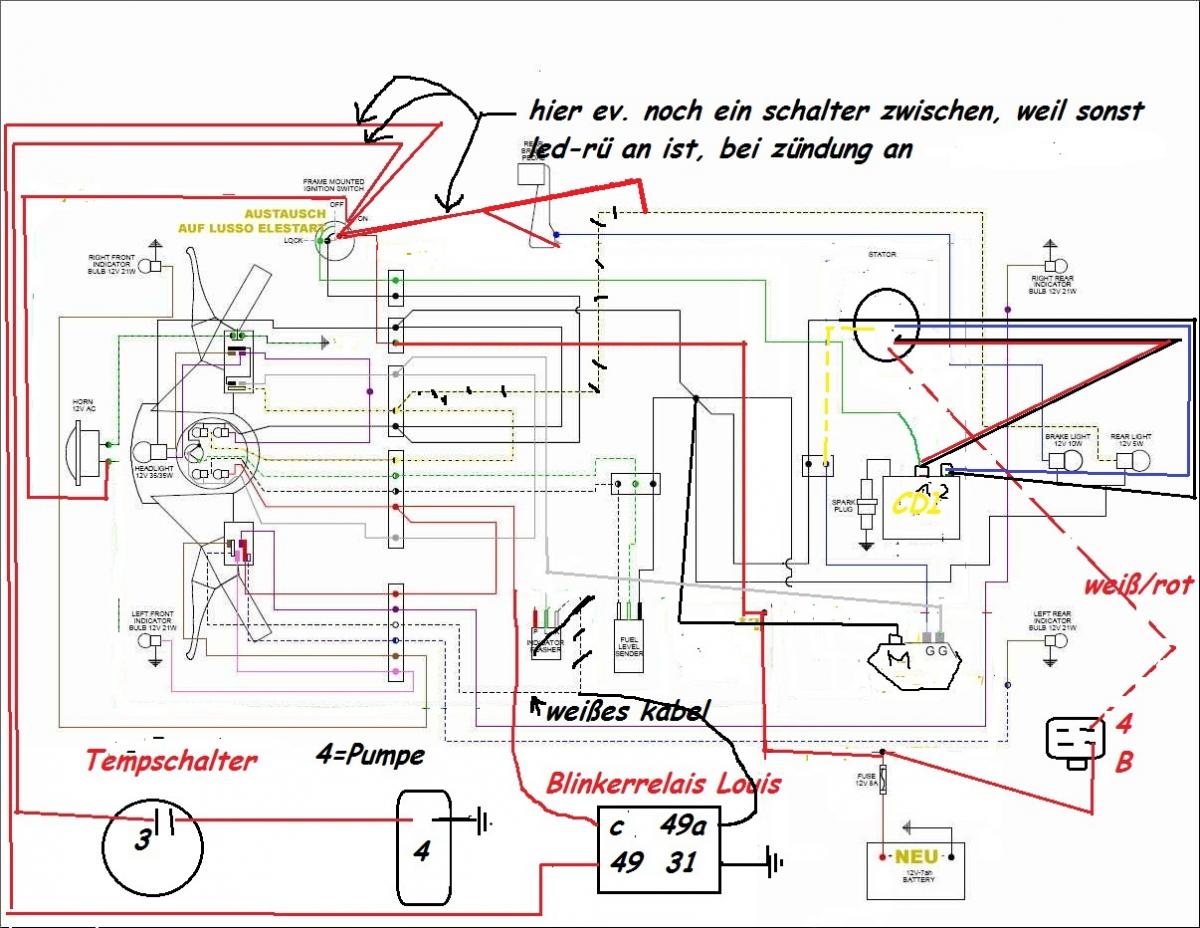

darf man fragen, mit was du das gemalt hast ? ich habe für einen kollegen hier aus dem forum was ähnliches gemalt, allerdings für v-tronik mit v-tronik regler und zusatzlich einem gg m-regler. meine geschichte ist sehr unübersichtlich und würde das gerne nochmal ordentlich machen

barnie · 20. Juli 2012

Herr Pien,

das mit dem Extra-Akkulader wird nur klappen, wenn dieser eine Masse verpasst bekommt.

**T5Pien** · 20. Juli 2012

Herr Pien,
das mit dem Extra-Akkulader wird nur klappen, wenn dieser eine Masse verpasst bekommt.

meinst du jetzt v-tronicregler earth ( nr. 2 ) auf masse, oder ?

barnie · 20. Juli 2012

meinst du jetzt v-tronicregler earth ( nr. 2 ) auf masse, oder ?

einmal das und das Gehäuse auch schön an M.

**T5Pien** · 20. Juli 2012

super, alles klar, habs dem kollegen direkt geschrieben

hansen · 20. Juli 2012

moin,
darf man fragen, mit was du das gemalt hast ? ich habe für einen kollegen hier aus dem forum was ähnliches gemalt, allerdings für v-tronik mit v-tronik regler und zusatzlich einem gg m-regler. meine geschichte ist sehr unübersichtlich und würde das gerne nochmal ordentlich machen

Moinsen,

klar darfste fragen, ich weiß nur nicht, ob ich mich traue das zu sagen .... mit Paint (bzw. Pinta auf Linux).

Ist ne Schweinearbeit (sind halt alles einfache Linien). Habe noch kein anderes Programm gefunden, mit dem der Hansen Linien zeichnen kann (an Gimp bin ich gescheitert).

Ein (kostenloses) Programm zum Kabelbaum zeichnen würde ich auch echt gut finden.

Ansonsten:

Lade Dir den zu bearbeitenden Plan mal in Paint und mach mit dem Radiergummi erstmal alles weg was weg soll.

Dann die Linien zeichnen und darauf achten, dass die möglichst gerade sind (macht schon viel her).

Da keine Rückmeldungen zur Batterie kommen, nehme ich mal an die taugt.

Und kommt auch mit den Ladeströmen und -spannungen zurecht!?

Bin ja echt wie bolle gespannt, ob mein obiges Kunstwerk funktionieren wird.

barnie · 20. Juli 2012

E-Start hast Du keinen - dann wird´s auch mit den Flachsteckern klappen.

Laden ok.
