VM2 Lampe Unten - vom Wohnzimmer auf die Straße

vespaoldies
 Teilen

Empfohlene Beiträge

vespaoldies gay-sf-lord

vespaoldies

Geschrieben
  • Autor
Geschrieben

Danke Arndt fürs supporten!

post-1394-0-75398500-1378201433_thumb.jp

Kabelbelegung am Lichtschalter ist bis auf die Hupe und ein übriges Kabel (grün)???  soweit klar.



Wie und wo wird das Kabel von der Hupe am Schalter angeschlossen? Der Hupenknopf unterm Schalter hat für mich

keinen ersichtlichen Anschluss/Kontakt ... :dontgetit:

  • Antworten 144
  • Erstellt
  • Letzte Antwort

Top-Benutzer in diesem Thema

Aktive Tage

Top-Benutzer in diesem Thema

Aktive Tage

Beliebte Beiträge

vespaoldies
vespaoldies

Hallo Andreas, Motor ist schon draussen und liegt auf der Werkbank, ich denke der Vorbesitzer hat ihn genau so ausgebaut ... 41101 (Rohr mit Innengewinde) und 17101 (Silentgummi) sollte sich jetzt kom

vespaoldies
vespaoldies

Weiter gehts: Alle Teile gereinigt in der Reihenfolge Drahtbürste, Bremsenreiniger, Abwaschen mit Wasser und anschließend 2 h bei 70° in der heimischen Spülmaschine. Regierung war selbstverständlich a

dermarc
dermarc

Jörg, ich komme mit Alexa dann doch mal bei Dir vorbei und dann erklärst Du ihr das mal mit der Geschirrspülmaschine Mal im Ernst: Top und mit dem Pelox geht noch was.

Veröffentlichte Bilder

hartger tycoon

hartger

Geschrieben
Geschrieben

Danke Arndt fürs supporten!


Kabelbelegung am Lichtschalter ist bis auf die Hupe und ein übriges Kabel (grün)???  soweit klar.



Wie und wo wird das Kabel von der Hupe am Schalter angeschlossen? Der Hupenknopf unterm Schalter hat für mich

keinen ersichtlichen Anschluss/Kontakt ... :dontgetit:



In die Lasche die vom Hupenknopf nach oben geht einklemmen und anlöten - am Besten in ausgebautem Zustand, sonst schmilzts :-)



G.

vespaoldies gay-sf-lord

vespaoldies

Geschrieben
  • Autor
Geschrieben

Gerhard, danke! gefunden ... :-)

Leider hab ich immer noch kein Licht,

außer dem Standlicht tut sich nichts ... :-/

Birne wechseln brachte auch nicht den ersehnten Erfolg.

Wer hat eine VM und kann mal ein Bild vom verkabelten Lichtschalter UND Fassung posten?

  • 2 Monate später...
Pez god

Pez

Geschrieben
Geschrieben

Hab jetzt nach der Komplettierung der Gabel ein deutliches "Spiel" am Schwingenbolzen festgestellt, das sich beim

Einfedern durch ein klar vernehmbares "Klack" bemerkbar macht ...

Also alles nochmal auseinander :wacko:

Am Auge in der Schwinge hat sich über die Jahre der Bolzen wohl ins Material gefressen und aus dem kreisrunden Auge ein "Ei" gemacht,

siehe Bild. Ist mir natürlich anfangs nicht aufgefallen, hier wackelt der Bolzen jetzt beim Einfedern munter hin und her ... :censored:



Hat das jemand schonmal so gehabt? Wie wird das am einfachsten repariert?

Hab schon den Vorschlag bekommen, das mit einem Drehteil zu buchsen.

Kann ich aber nicht selber und kostet damit Zeit und Geld ...Alternativen?

Das Drehteil müsste in etwa so aussehen, der Bund wäre aber nicht unbedingt nötig:


Ich denke mit einem Stück Rohr o.ä. als Rohmaterial (Aussen 14 mm, Innen 12mm) könnte ich das so reparieren,

welches Material wäre hier angebracht? Stahl? Messing?

Hat jemand zufällig nen Anbieter zur Hand, der etwas in die Richtung liefern kann (Rohre, Buchsen o.ä. ...)

Edith: Bin hier fündig geworden, werde berichten :satisfied:

Super



Hat mir auch geholfen

War bei meiner VBB das selbe

Pez god

Pez

Geschrieben
Geschrieben

Vor allem Gibt's die Bundbuchsen und Zylinderbuchsen bei fast jedem gut sortiertem Lager Fachgeschäft

Meine haben pro Stück ca. 1,5€ gekostet

Abmessung D14 d12 L6 hat sich da bewährt

Die 6mm länge muss man halt passend machen

Hab meine zusätzlich noch mit Loctide eingeklebt

optimum pornstar

optimum

Geschrieben
Geschrieben

Hallo Jörg,

ich überhole zur Zeit die Schwinge einer VGLA, die ja ähnlich zu deiner Schwinge aufgebaut ist.

Hab jetzt nach der Komplettierung der Gabel ein deutliches "Spiel" am Schwingenbolzen festgestellt, das sich beim
Einfedern durch ein klar vernehmbares "Klack" bemerkbar macht ...

Also alles nochmal auseinander :wacko:

Am Auge in der Schwinge hat sich über die Jahre der Bolzen wohl ins Material gefressen und aus dem kreisrunden Auge ein "Ei" gemacht,
siehe Bild. Ist mir natürlich anfangs nicht aufgefallen, hier wackelt der Bolzen jetzt beim Einfedern munter hin und her ... :censored:



Hat das jemand schonmal so gehabt? Wie wird das am einfachsten repariert?
Hab schon den Vorschlag bekommen, das mit einem Drehteil zu buchsen.
Kann ich aber nicht selber und kostet damit Zeit und Geld ...Alternativen?

Das Drehteil müsste in etwa so aussehen, der Bund wäre aber nicht unbedingt nötig:

Ich denke mit einem Stück Rohr o.ä. als Rohmaterial (Aussen 14 mm, Innen 12mm) könnte ich das so reparieren,
welches Material wäre hier angebracht? Stahl? Messing?

Hat jemand zufällig nen Anbieter zur Hand, der etwas in die Richtung liefern kann (Rohre, Buchsen o.ä. ...)


Edith: Bin hier fündig geworden, werde berichten :satisfied:



Habe jetzt mal den neuen Schwingenbolzen in das Auge gesteckt und festgestellt, dass dieser minimal Spiel hat, sprich ich kann ihn minimal hin und herbewegen. Der alte Schwingenbolzen ist an dieser Stelle auch eingelaufen.





Die passende Buchse kam am Wochenende schon per Post!
Aussen 14, Innen 12 mm. Höhe hab ich passend eingekürzt ...


Auge auf 14 mm aufgebohrt und alles wieder mit der Buchse zusammengeschraubt, sitzt jetzt wieder schön stramm.
Auf dem Bild kurz vor dem Festschrauben, die Buchse zieht es anschliessend noch sauber rein :satisfied:




Ich nehme an die bestellte Buchse ist aus Sinterbronze?

Mir ist leider nicht ganz klar wie du an dieser Stelle die Bohrung gesetzt hast. Die Bohrung muss ja von der Bremstrommelseite erfolgen.

Das Auge sitzt ja fast ganz am Rand, wo die Fläche ja den Schwingenbolzen kontert.

Bei mir ist der Abstand vom Auge zum Rand <1mm, so dass es schwierig wird, dort einen Bohrer zu zentrieren.

Oder konnest du in deinem Fall die Bohrung setzten, da diese Stelle an deiner Schwinge ausgebrochen war?

Mit welcher Bohrmaschine und welchem Bohrer sollte man dort bohren, damit die Bohrung hinreichend genau wird?



Wie sieht es mit dem Bolzen vom Federteller aus. Darf dieser Spiel aufweisen oder muss hier auch Null Spiel vorhanden sein?



Gruß,

.opti

vespaoldies gay-sf-lord

vespaoldies

Geschrieben
  • Autor
Geschrieben (bearbeitet)

Bilder dazu:

Kabel von der Zündung:


vom Kabelbaum:




Zündbox (12V???):




Licht vorne:








Neuer Versuch mit der Elektrik, leider hurt es immer noch  ... :repuke:

Aus dem Motor/Zündung kommend habe ich 4 Kabel rot gelb schwarz grün ...

Mit rot an die Zündspule habe ich Funken, gelb und grün ist mit gelb und grün vom Kabelbaum verbunden.

Schwarz habe ich mal auf die Karosserie/Masse gelegt (?)

Gelb geht über die Hupe zum Lichtschalter, Grün direkt zum Lichtschalter.

Das weisse Kabel hinten am Motor aus dem Kabelbaum führt direkt zur Fasssung Scheinwerfer vorne,

das rote zum Kabelstrang am Lichtschalter. Diese beiden Kabel sind aber am Motor noch nicht belegt ... siehe Bild.

Wie schliesse ich diese an?

Lt. VM Schaltplan müsste das weisse, welches zum Scheinwerfer geht, auf Masse gelegt werden. Hatte bei mir aber keinen Erfolg,

kann natürlich aber auch an der Kombination mit anderen "Fehlschaltungen" liegen ...

Sieht jemand sonst nen Fehler auf den ersten Blick?



Motor ist VB1, Kabelbaum VM, und der Anwender mit 2 Linken Händen in Sachen Elektrik ... :rotwerd:

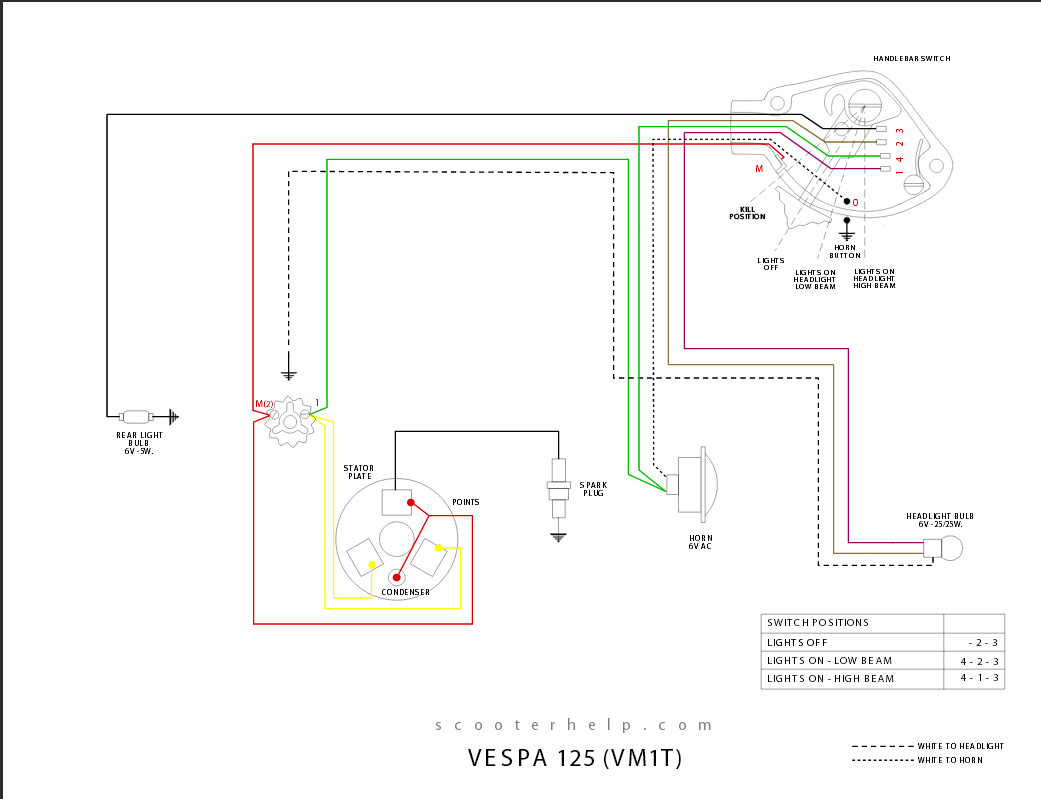

Hier noch der Schaltplan einer VB1 und einer VM1. Mein Roller ist eine VM2 ...





post-1394-0-75295900-1384187023_thumb.jp

post-1394-0-42306200-1384187027_thumb.jp

Bearbeitet von vespaoldies
vespaoldies gay-sf-lord

vespaoldies

Geschrieben
  • Autor
Geschrieben

"GSF-Haus-und-Hof-Elektriker"  :satisfied:  Das hört sich gut an :thumbsup:



Am Lichtschalter ist noch nichts fest verkabelt, ich habe bei laufendem Motor immer so getestet (durch zusammenhalten der Kabel)
Der Lichtschalter muss da aber hin und hat eigentlich ja auch ausreichend Stellungen, denke das sollte schon funktionieren ... :rotwerd:

vespaoldies gay-sf-lord

vespaoldies

Geschrieben
  • Autor
Geschrieben

Hier:

post-1394-0-00483100-1384325312_thumb.jp



post-1394-0-14541300-1384325313_thumb.jp

Zu den Kabeln:
Gelb und weiss kommt von der Hupe
Schwarz vom Rücklicht

Rosa, Lila und beige vom Scheinwerfer

Grün mit grün verbunden vom Motor (siehe oben)
Rot vom Motor, noch nicht verkabelt (siehe oben)

barnie gay-sf-lord

barnie

Geschrieben
Geschrieben

Danke! :thumbsup:

  1. D.h. Rot mus hinten am Motor mit auf die Zündspule, korrekt?
  2. Und das weisse vorne vom Scheinwerfer kommend auf Masse/Karosse?







  1. rt = Z-Spule = Ko = Kontakt = Primärspule
  2. ws = Masse ZGP (nicht verwechseln mit der Schnarre)
  • 1 Monat später...
vespaoldies gay-sf-lord

vespaoldies

Geschrieben
  • Autor
Geschrieben (bearbeitet)

Der Schalter in #99 hat kein StLi.





Dein Schalter schaut so aus:

Über die Feiertage konnte ich Dank der Hilfe von barnie hier etwas weitermachen :thumbsup:

Rücklicht, Schnarre und Kill funktionien inzwischen ... :satisfied:

Mein Schalter ist jetzt wie folgt verkabelt:

3 - Spule1

2 - Spule 2

1 - Rücklicht

Position 5,6 und 7 hab ich lt. Abbildung von barnie oben verkabelt. Sind die Kabel an der Birnenfassung entsprechend angeschlossen, hab ich ausser Standlicht

keinerlei Funktion. Nach testen aller Kombinationen an der Fassung hab ich folgendes Schaltschema (das einzige was funktionert):

Stellung 1 Standlicht

Stellung 2 Fernlicht oder Abblendlicht

Stellung 3 Fernlicht oder Abblendlicht

Das Standlicht kommt wunderbar und sehr sehr hell,

das Licht der grossen Birne auf dem einen Glühfaden im Vergleich weniger hell, auf dem anderen glimmt es selbst bei viel Gas nur ganz wenig :dontgetit:

(Welcher Faden ist Abblend- und welcher Fernlicht?)

Tips zur Änderung der Lichtverkabelung?

Kann ich evtl. das Standlicht-Kabel mit auf die normale Abblendlicht-Birne hängen und Standlicht "einsparen"?



post-1394-0-29621400-1388871992_thumb.jp

post-1394-0-99590600-1388873353_thumb.jp

post-1394-0-50261000-1388873366_thumb.jp

post-1394-0-46551500-1388873377_thumb.jp

Bearbeitet von vespaoldies
  • Like 1
joxster pornstar

joxster

Geschrieben
Geschrieben

Der abgebrochene PIN sollte kein Problem sein.

Die Birne kontaktet ja über den Fuss unten (2 Kontakte) und über den ganzen Körper.

Der abgebrochene PIN ist doch nur zur Führung in der Fassung da, oder?

CorneliusGregor pornstar

CorneliusGregor

Geschrieben
Geschrieben

Der abgebrochene PIN sollte kein Problem sein.

Die Birne kontaktet ja über den Fuss unten (2 Kontakte) und über den ganzen Körper.

Der abgebrochene PIN ist doch nur zur Führung in der Fassung da, oder?

Ja, Pin ist nur für die Führung in der Fassung. Masse kann man an der ganzen Seite anlegen.

  • 2 Wochen später...
vespaoldies gay-sf-lord

vespaoldies

Geschrieben
  • Autor
Geschrieben

Strom/Licht ist jetzt auf allen Kanälen vorhanden. :-)

Wenn die Lu im standgas vor sich hinzuckelt geht allerdings ab und zu noch der Motor aus, sobald das Abblendlicht/Fernlicht geschaltet wird.

Liegt das an der geringen Leistung der Lima oder hat's hier noch nen anderen Fehler?

(Es braucht grundsätzlich auch ne Gedenksekunde, bis die Schalterstellung an der Birne in Licht umgesetzt wird ...)

Bei erhöhtem Gas kommt das Absterben eigentlich nicht vor ...

Andere Frage: Wieviel GetriebeÖl braucht ein vb1 Motor? Gleich wie Lu?

Und welche Mischung kann man fahren?

barnie gay-sf-lord

barnie

Geschrieben
Geschrieben

Strom/Licht ist jetzt auf allen Kanälen vorhanden. :-)

Wenn die Lu im standgas vor sich hinzuckelt geht allerdings ab und zu noch der Motor aus, sobald das Abblendlicht/Fernlicht geschaltet wird.

Liegt das an der geringen Leistung der Lima oder hat's hier noch nen anderen Fehler?

(Es braucht grundsätzlich auch ne Gedenksekunde, bis die Schalterstellung an der Birne in Licht umgesetzt wird ...)

Bei erhöhtem Gas kommt das Absterben eigentlich nicht vor ...

...



  1. eher zu geringe Motorleistung im Standgas, wenn (ohne Regler) das Licht eingeschaltet wird
  2. Gedenksekunde = einen schönen Gruß von der 6V-Elektrik
  3. das ist die Lösung
vespaoldies gay-sf-lord

vespaoldies

Geschrieben
  • Autor
Geschrieben (bearbeitet)



  1. eher zu geringe Motorleistung im Standgas, wenn (ohne Regler) das Licht eingeschaltet wird
  2. Gedenksekunde = einen schönen Gruß von der 6V-Elektrik
  3. das ist die Lösung



:satisfied:   Danke Dir!

Jetzt fehlt mir noch eine Tacho-Lösung, dann gehts zum Tüv! :wheeeha:

Aktuell mach ich an einer Halterung für eine Öldose rum, die evtl als Ersatz-/Notkanister auf Touren dienen soll und im Beinschild befestigt wird:

post-1394-0-47090600-1390815469_thumb.jp



post-1394-0-89357300-1390815470_thumb.jp



post-1394-0-31628600-1390815471_thumb.jp



post-1394-0-49747100-1390815470_thumb.jp



post-1394-0-17805200-1390815470_thumb.jp



post-1394-0-81906300-1390815469_thumb.jp

Bearbeitet von vespaoldies

Erstelle ein Benutzerkonto oder melde Dich an, um zu kommentieren

Du musst ein Benutzerkonto haben, um einen Kommentar verfassen zu können

Benutzerkonto erstellen

Neues Benutzerkonto für unsere Community erstellen. Es ist einfach!

Neues Benutzerkonto erstellen

Anmelden

Du hast bereits ein Benutzerkonto? Melde Dich hier an.

Jetzt anmelden
 Teilen
Zur Themenübersicht

  • Wer ist Online   0 Benutzer

    • Keine registrierten Benutzer online.


  • Beiträge

    • inna halle
      Nur mal schnell 'ne Lambretta-Technikfrage

      Von inna halle · Geschrieben

      In der Vergrößerung von dem Lagerschild sieht es zumindest so aus als wenn die Feder vom Simmerring nicht mehr zusammmenhängt, unten im Bild.   Kurbelwelle sitzt normel strammer, ist aber nicht entscheidend, wird ja verschraubt von der anderen Seite.
    • SUPERKOELLE
      V50 Spezial, Bj. 1979, 8412 KM Chinablau

      Von SUPERKOELLE · Geschrieben

      Beschreibung: Verkaufe V50 Spezial Baujahr 1979 mit original Papieren(2 Besitzer, letzter hat sie 1992 stillgelegt) und 8412KM. Steht seit 1992, Motor braucht also eher ne Überholung, und auch Reifen/Bremsen mal schön neu machen. Definitiv hat es der Tank leider hinter sich🫣 Der Schlüssel vom Lenkradschloß ist nicht auffindbar. Ansonsten in hervorragenden Original Lack Chinablau. Der Roller selbst ist Rahmen- und Blechtechnisch in Spitzen Zustand. Gepäckträger und Spiegel gibt es dazu. Standort Bottrop. Kostet 2500,- VB Preis: 2500,- Standort: Bottrop
    • cptahab
      Das Ultimative COSA Topic

      Von cptahab · Geschrieben

      Thema Winter, brrr. Fahrt ihr eine Winterdecke, Beinschutz oder wie das heisst? Irgendwelche Empfehlungen, was passt gut für die Cosa?
    • Albert Preslar
      Nur mal schnell 'ne Lambretta-Technikfrage

      Von Albert Preslar · Geschrieben

      Das Öl ist unten in der Schale. Die Kurbelwelle ist jetzt draußen. Simmerring sieht unauffällig aus. Magseitig ist alles ok. Die Kurbelwelle konnte ich mit dem Finger rausdrücken. darf das so? Der Kolben hat eine ordentliche Kruste.
    • Stoxnet
      O-Lack Rahmen schweißen ?

      Von Stoxnet · Geschrieben

      Wo es geht klemme ich ein dicken Kupferklotz dran der nimmt alles auf und man kann so auch mal ein Loch zu machen. Wenn nichts durch ist kann man auch mit Wasser Kühlen, ich mache mir dazu immer aus Mehl und Wasser eine Paste die ich da auftrage.  Langt aber nur für einen Punkt! Mein Anspruch war aber nie keinen Lackschade zu bekommen sondern den entstehenden Schaden so klein wie möglich zu halten.
×
×
  • Neu erstellen...

Wichtige Information

  I accept
