Belegung des Lichtschalters bei 150 Super


Empfohlene Beiträge

Hallo Zusammen,

nachdem meine Vespa eine Zeit lang gelaufen ist, hat sich nun der Elektrowurm eingenistet und meine Beleuchtung will nicht mehr so wie es sich gehört. Standlicht vorne/hinten geht nicht, dafür leuchtet die ganze Zeit das Bremslicht...

Beim Studium des Stromlaufplans bin ich auf ein Rätsel gestoßen und hoffe auf Erleuchtung:

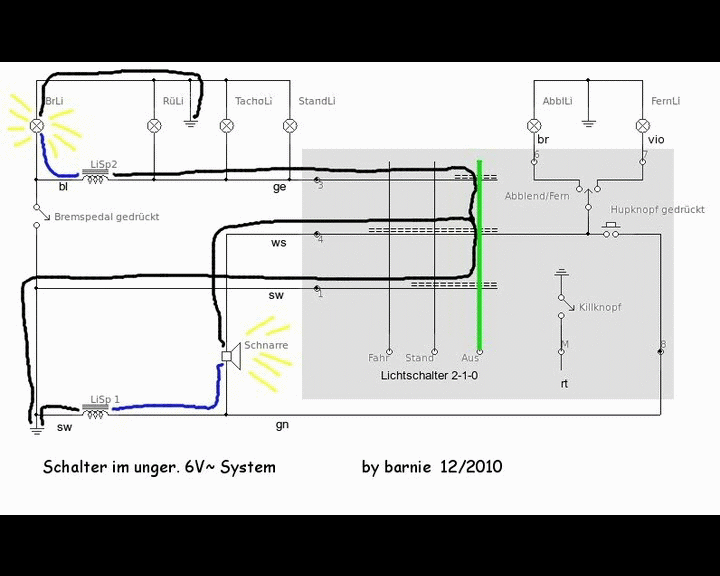

Im unten angefügten Plan ist am Lichtschalter auf Pin 8 eine Spannung für das Abblend- und Fernlicht. Gleichzeitig geht die Spannung noch an die Hupe. Der Hupenschalter ist ein Öffner, d.h. Pin 8 und 5 sind normalerweise kurzgeschlossen. Meine Frage ist nun: Woher kommt die Spannung an Pin 8 für Abblend-/Fernlicht? Kommt die über Pin 5 und die Spule der Hupe? Falls ja, sollte nicht das Licht dunkler werden wenn man hupt?

Gruß und danke

Markus

vnc1vbc1 (2).pdf
