V50R 6V elektrisch Anschlüsse

[petsi50]

Möchte meiner neuen   anstelle der 6Volt kontakt meine 6Volt elektrische ZGP spendieren.

Habe alle erforderlichen Komponenten zur Hand. Passendes Polrad und CDI dto.



Die ital. V50R hat nur 2 Spulen , daher werden wohl zwei Kabel keinen Abnehmer finden und wie ich vermute blind gelgt werden müssen.

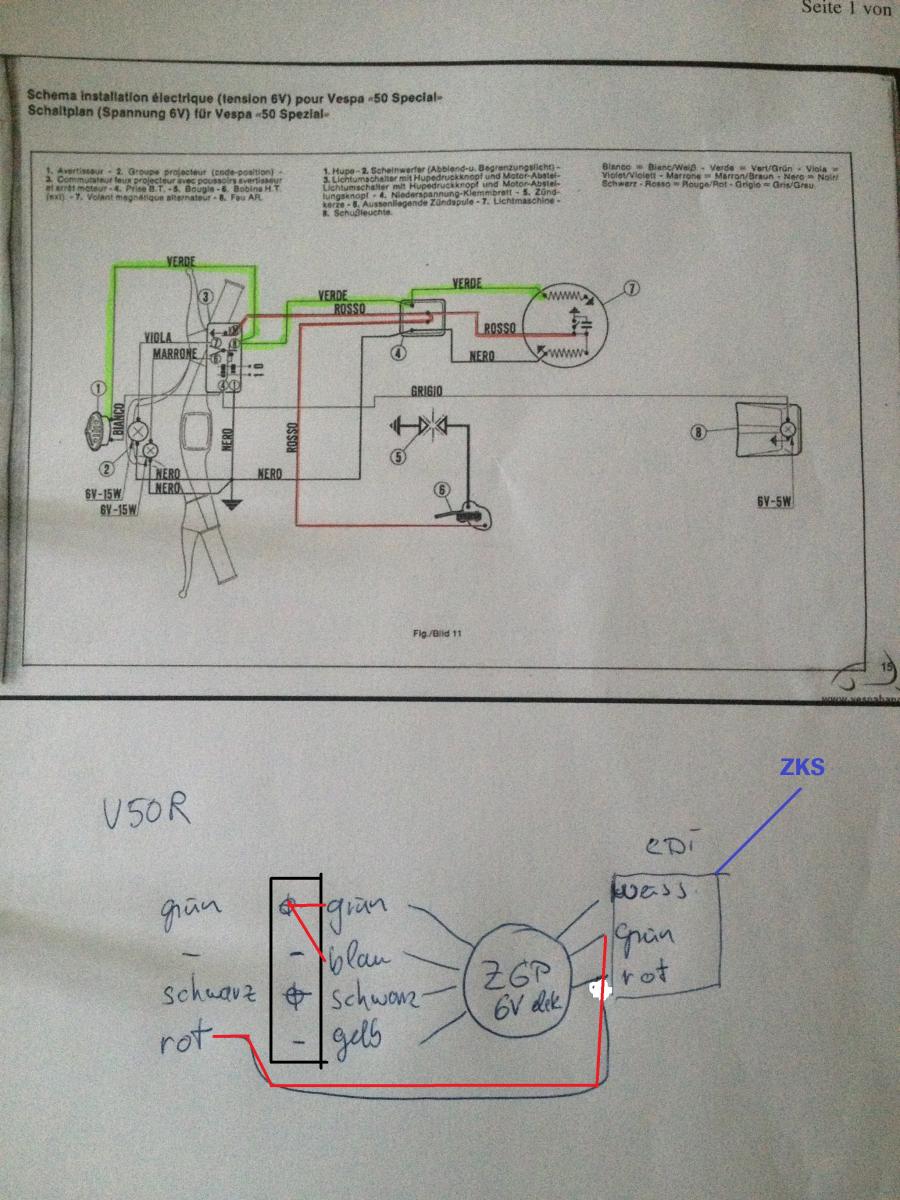

Der obige Schaltplan entspricht auch meiner Rundlicht.





Anbei ein Foto der ZGP und mein Schaltplan.

Links die vorhandenen Kabel der Vespa, in der Mitte rechteckig gekennzeichnet das Kabelkästchen und rechts die ZGP mit CDI, ja ich weiss, der Masseanschluss ist nicht gezeichnet.



Für Blau und Gelb habe ich keine verwendung, oder kann ich die mit dem grün zusammenklemmen?





Danke für eure Hilfe.



[barnie]

• "neue" ZGP = 4 polig + PU (gn, ge, bl, br, sw & CDI) 6&12V ?
• 6V-Lampen bleiben?





Skizze oben: Kill (rt) an den gn der CDI.

[petsi50]

6 volt , ZGP ist diese hier.



kill rot an grün der CDI?





[T5Rainer]

Die isses: KLICK



CDI is klar. (rt, wß, gn)



Gn (Kill) von der ZGP nicht an CDI, sondern an rt im Kabelkästchen.

Ge von der ZGP bleibt frei (Du hast kein Bremslicht wie PK)

Sw (Masse) von der ZGP an sw im Kabelkästchen

Bl von der ZGP an gn im Kabelkästchen



müßte funktionieren.

Bearbeitet 5. August 2013 von T5Rainer

[barnie]

Kill: Ladespule gn an Masse.



Wenn br nicht dabei ist, wird´s diese hier sein:







[petsi50]

blau und grün der ZGP an grün in kabelkästchen , das leuchtet mir ein ..................... und dort auch kill rot drann ?

sollte der killschalter nicht den strom der Zündung unterbrechen ???

wenn ich das so mache wie T5 dann geht ja nur das licht aus ....oder?

[barnie]

Palöderweise gibt´s 2x grün, für´n Kill ist der von der CDI gemeint.



[T5Rainer]

Kill (gn von der ZGP) heißt, die Versorgung der Zündspule auf Masse legen - es heißt nicht unterbrechen.



In Deinem Kabelbaum ist gn die Spannungsversorgung. Die muß an die Lichtspule der ZGP = bl.

[petsi50]

habe hier nochmal die zeichnung bzw den unteren skizze vervollständigt. ist das so nu richtig ?



[T5Rainer]

 ist das so nu richtig ?

Nein

[T5Rainer]

Da es wohl die von barnie gepostete ZGP ist, muß ich mich korrigieren:

Blau ist da 12V!



Du muß wohl gelb (6V) von der ZGP mit grün in Deinem Kabelbaum verbinden.

Blau bleibt dann (leider) ungenutzt.

[petsi50]

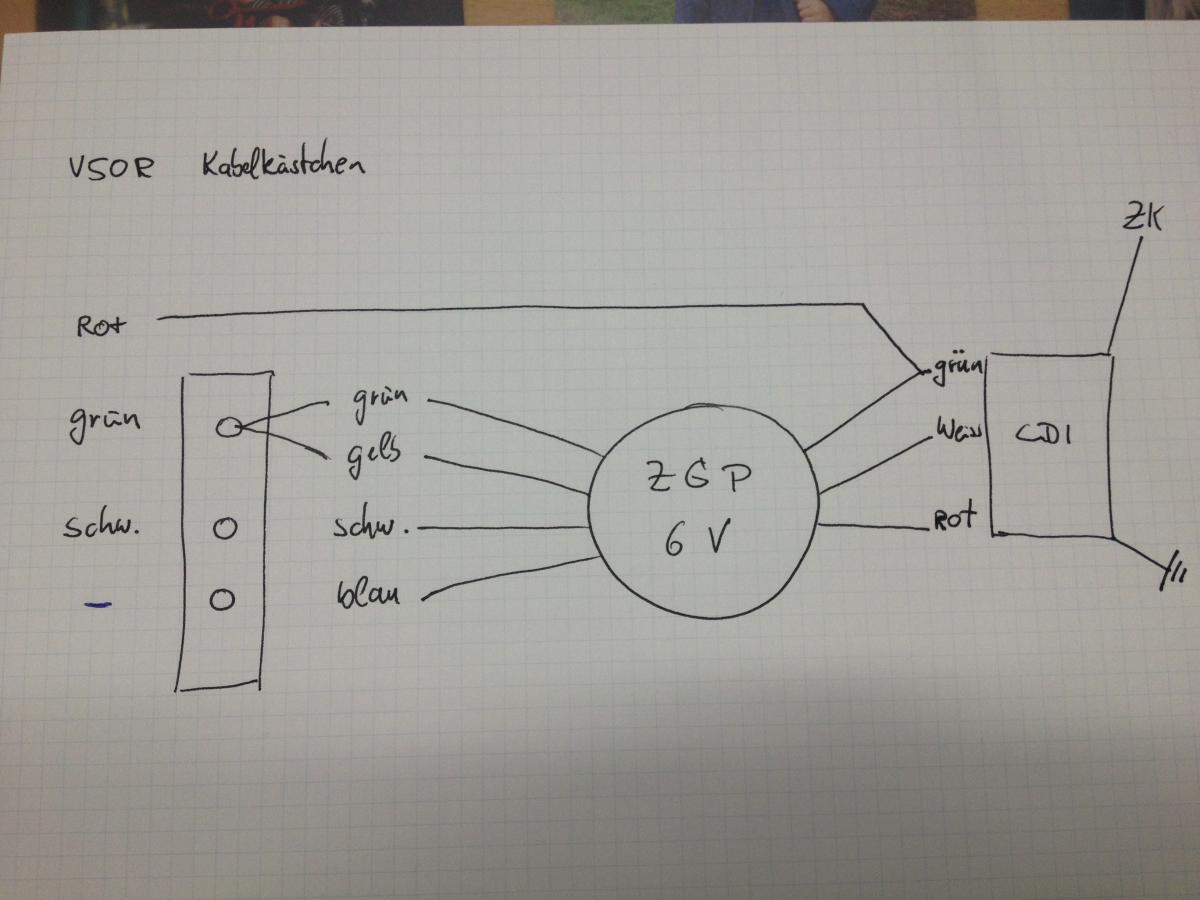

ok. hier die angepasste neue zeichnung...



stimmts nu ?



[T5Rainer]

- grün von der ZGP im Kabelkästchen an rot vom Kabelbaum (=Kill)

- schwarz von der ZGP im Kabelkästchen an schwarz vom Kabelaum (=Masse)

- gelb von der ZGP im Kabelkästchen an grün vom Kabelbaum (=6v-Lichtstrom)


[petsi50]

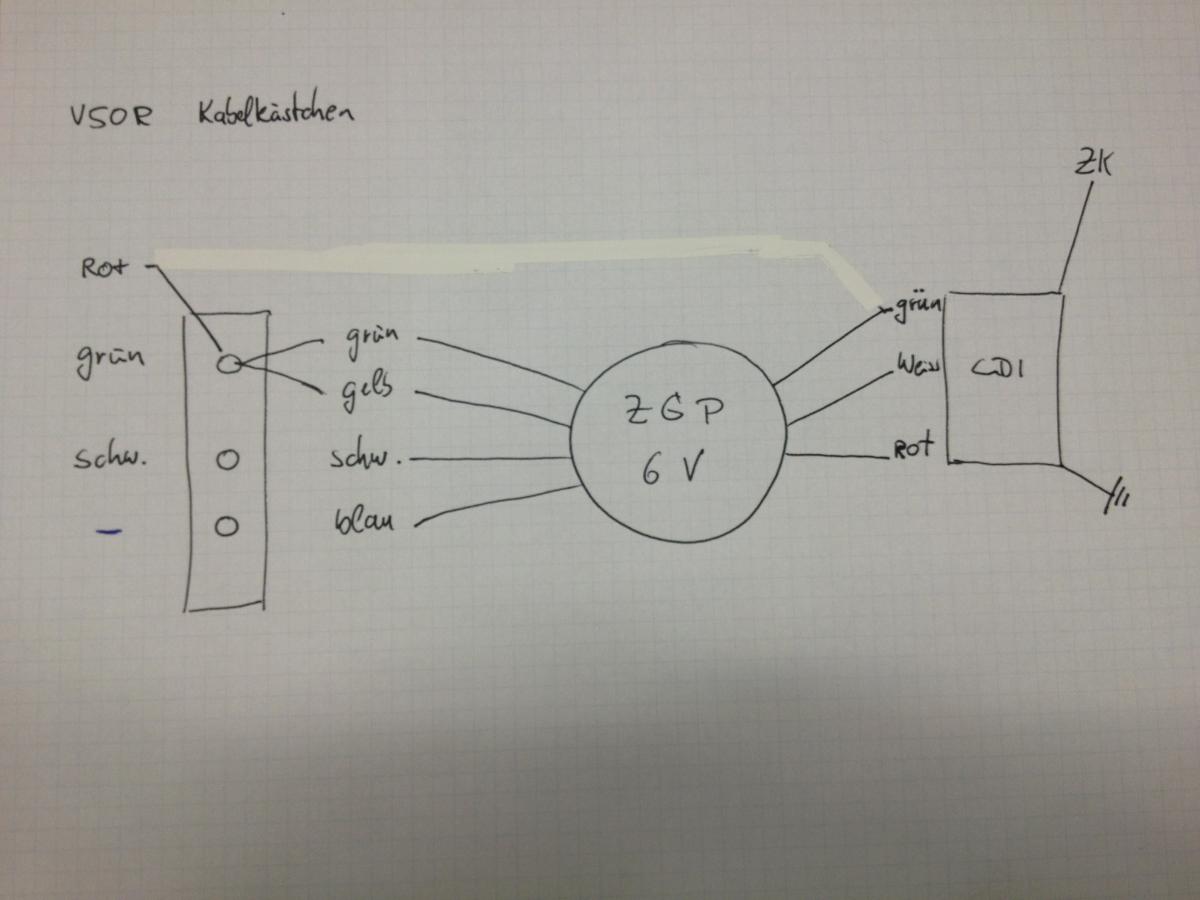

wowww, habs nochmal aktualisiert, hoffe jetzt ist es richtig.





[T5Rainer]

Falsch.

gelb und grün von der ZGP dürfen nicht zusammengeschaltet werden.



grün-ZGP an rot-Kabelbaum (Kill)

gelb-ZGP an grün-Kabelbaum (Bordspannung 6V)

schwarz-ZGP an schwarz-Kabelbaum (Masse)

Bearbeitet 5. August 2013 von T5Rainer

[barnie]

In #12 war´s fast richtig.



Blau entweder kurzschließen oder mit an ge & gn (Licht!) hängen.

[petsi50]

ok, hoffe ich habs JETZT verstanden.



jetzt sind fast alle varianten durch..... also blau von ZGP mit an grün/gelb anschliessen.



[T5Rainer]

Halten das die 6V-Lampen aus, wenn neben gelb von der ZGP (6V) auch noch blau von der ZGP (12V) an grün vom Kabelbaum (Bordspannung) geht?

[barnie]

Das Bild in #17 ist noch nicht fertig oder?





Üblicherweise sind die 6V~ recht mager.

Je nach Lampenausstattung kann die 12V-Blinkerspule nicht schaden => testen.

[T5Rainer]

=> testen.



[petsi50]

und wenn ich Blau kurzschliesse, was muss ich da machen? einfach mit auf masse legen?

[T5Rainer]

erst mal testen, was passiert, wenn Du gelb und blau von der ZGP auf grün am Kabelbaum klemmst.

Wenn die Lampen das mitmachen, so lassen.



Blau von der ZGP auf Masse kurzschließen (auf schwarz im Kabelkästchen) kannst Du immer noch machen, wenn die Lampen beim Test s.o. durchbrennen.



"Testen statt posten" lautet jetzt Dein Motto - mach hinne und berichte.

[petsi50]

bis es soweit ist geht noch ein bisschen.

wollte nur schonmal die richtige kabelbelegung herausfinden, und dafür danke ich euch erstmal.



klar werde ich berichten ....

[petsi50]

so, mein motor ist soweit fertig aber noch nicht eingebaut. werde ich erst am we dazu kommen.

auf der ZGP ist links bei der Mutter eine Aussparung in der Platte.

gibt es da eine ungefähre richtung von wo bis wo da die Gradzahl geht? 15 - 25 grad oder so?

will sie erstmal mit dem ori fuffi-zylinder fahren wegen TüV und D-Papieren

mit 50ccm kann ich da auf 21v.OT gehen?



[T5Rainer]

mit 50ccm kann ich da auf 21v.OT gehen?

Soll = 19° v.OT



Edith empfiehlt:

Stell die ZGP irgendwo hin, markiere OT sowie die gewünschten 19° v.OT, blitz mit Bohmaschinenantrieb (ZK rausgeschraubt, aber an Masse liegend) da drauf und korrigiere die Postion der ZGP entsprechend. Das reicht aus, damit die Karre erst einmal anspringt.



Später (Motor im Chassis eingebaut) noch einmal mit laufenden Motor abblitzen und korrigieren! Die niedrige Bohrmaschinendrehzahl führt zur Einstellung eines etwas (ca. 3°) zu späten ZZPes.

Bearbeitet 3. September 2013 von T5Rainer

[petsi50]

na da teste ich lieber alles in eingebautem zustand bevor ich die bohrmaschine da ansetze....

ja mit 19° war mir da auch noch was im sinn.

[petsi50]

Sie läuft , alles funktioniert, blaues Kabel braucht es nicht. Kann ich das ja schön isoliert im kabelkästchen lassen ?

[T5Rainer]

Kann ich das ja schön isoliert im kabelkästchen lassen ?



siehe Beitrag 16 - kurzschließen gegen Masse

[petsi50]

erledigt

[petsi50]

hallo zusammen, Neues Projekt ...... :)



möchte die gleiche ZGP in meine PV125 einbauen.

Schwarz Masse ist klar, Rot mit Grün auch.

hier habe ich am Fahrzeug jedoch noch Gelb (Lampen), blau (bremslicht) und grün (Schnarre) die ich mit der Gelb von ZGP anschliessen muss?



Richtig?

Bearbeitet 23. September 2015 von petsi50
