150 GL Stromkreislauf

[woldo]

Hallo!



Bin neu hier und hoffe ihr könnt mir helfen.
Ich habe mir vor einigen Tagen eine Vespa GL150 gekauft und wollte mich nun daran machen die Batterie anzuschließen, da einige Komponenten nicht funktionieren (Lichter, Hupe).
Nach Recherchen im gsf bin ich auf folgenden Schaltplan gestoßen:

http://www.scooterhelp.com/electrics/pages/VLA1T.gl.html

Nun meine Frage:
1. Benötige ich überhaupt eine Batterie?

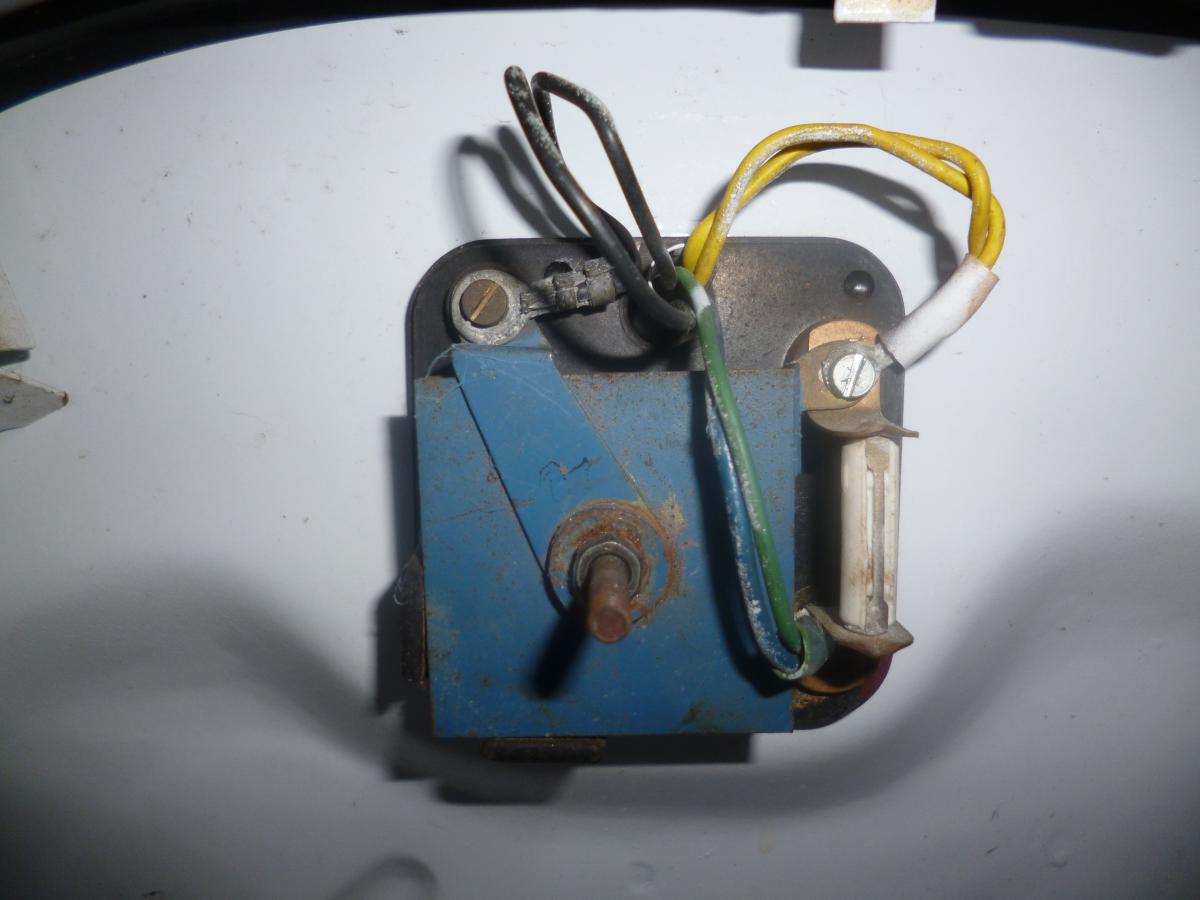

2. Leider stimmt die momentane Verkabelung nicht mit dem Plan zusammen. Hat mein Vorgänger getrickst, oder versteh ich es einfach nicht? Im Anhang ein Bild der momentanen Verkabelung.
Auf einer Seite der Sicherung ist anders als im Plan gelb angeschlossen, auf der anderen Seite grün/blau (Hupe/Bremslicht). Die Masse ist dort angeschlossen wo normalerweise (laut Plan) gelb anliegt. Wo schließe ich nun rot (Batterie +) an?

Vielleicht kennt sich da jemand aus...

Wäre für jede Hilfe dankbar.

lg
woldo

[barnie]

Willkommen!





Ersma den alten Selen-GlRi entsorgen.

Dann eine Si-Diode/Brücke rein und richtig verkabeln.



Sinngemäß so:





[uLuxx]

Außerdem gab es die GL auch in einer Version ohne Batterie.

[woldo]

Hallo,

@uLuxx: ja, aber die Halterung für die Batterie ist vorhanden.
@barnie: danke, aaaber, Selen-GlRi?? Si-Diode sehe ich keine in deinem Foto. Welche Farbe entspricht was auf deinem Foto?

[barnie]

Im BrückenGlRi sind 4 Si-Dioden.

Eine davon wird benutzt:

ge = ~

rt = +







+ (rt) zur Batt geht via Sicherung.

+ (vi) zum K-Baum





Ede:

Bei Dir sind´s andere Farben, ärsma schauen wo die Kabel hingehen.

Bearbeitet 28. September 2013 von barnie

[woldo]

danke für Deine Hilfe! Werd das am Montag durchprobieren

[uLuxx]

Ich hab in meiner auch die Halterung, aber keinen Gleichtichter etc und den originalen AC-Kabelbaum...
