Neue ZGP -Nun geht nur noch das Bremslicht

[Raddie]

Ich hab mir eine neue ZGP gekauft und verbaut.Die Kabel haben aber andere Farben.Wie die Originale hat sie Schwarz und Gelb und dann noch Creme und Grau.Schwarz hab ich auf Schwarz ,Gelb auf Gelb und Grau auf Rot und Creme Violett gelegt.Nun Läuft der Roller,

es geht aber nur das Parklicht und das Bremslicht.

Hab ich die Kabel falsch belegt?Weiss Jemand die richtige Kabelbelegung?

[T5Rainer]

Bitte keine Briefmarke, sondern ein aussagekräftiges, größeres Bild. Woher stammt die ZGP? Bitte Link.

[Raddie]

Hi,ja ist echt klein.ich mach später neue bilder.die zgp ist von VIP-Rollershop.mist,warum benutzen die nicht die Farben der original belegung.

[T5Rainer]

Malen nach Zahlen bzw. Verkabeln nach Farben ist selten erfolgreich.

Besser ist, die Funktionen zu verstehen und richtig zuzuordnen.



Rot = Pickup => CDI

Grün = Erregerspule => CDI

Weiß = Masse => CDI

Die drei machen die "Zündung" - deshalb läuft Dein Motor.



Der Rest sind die Kabel der Lichtmaschine:

Es sind jeweil zwei Spulen in Reihe geschaltet.

1) erstes Spulenpaar massefrei = für DC = Batterie

2) zweites Spulenpaar auf Masse = für AC = Licht



ZGP-Masse = schwarz und ist mit schwarz im Kabelkästchen sicher schon richtig verbunden.

Welche beiden Farben liegen auf dem massefreien Spulenpaar siehe oben bei 1)?

Welche übrige Farbe liegt am Masse-verbundenen Spulenpaar siehe oben bei 2)?

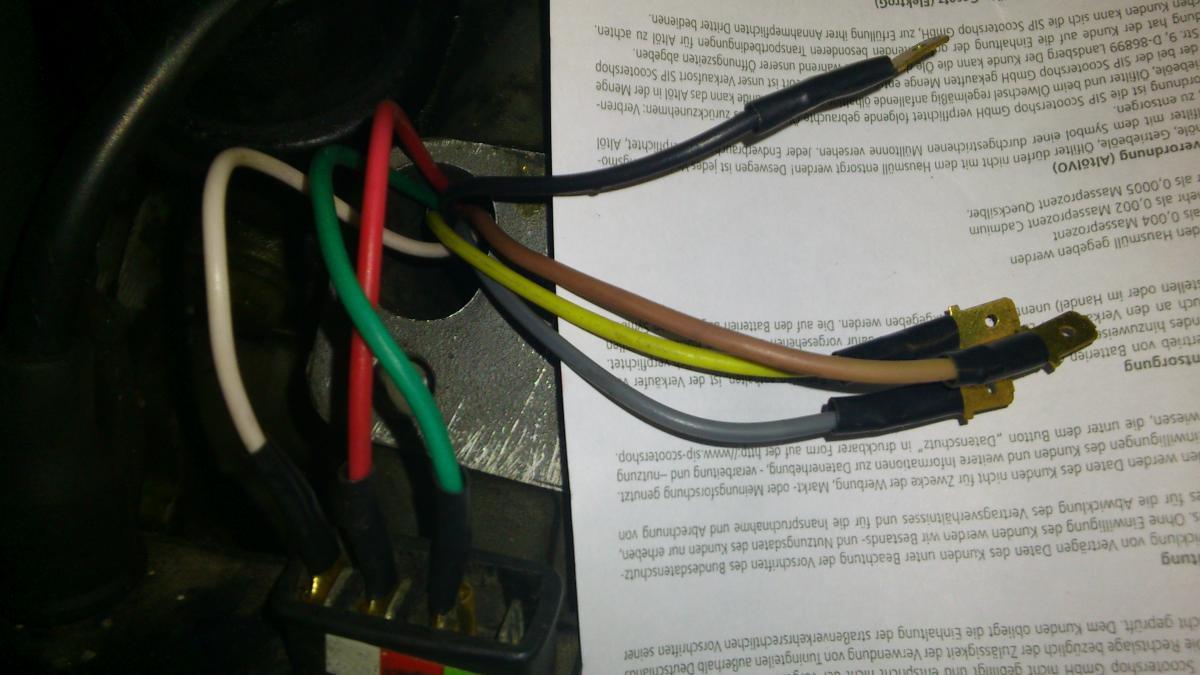

Bitte auch noch ein Bild des offenen Kabelkästchens.

[Raddie]

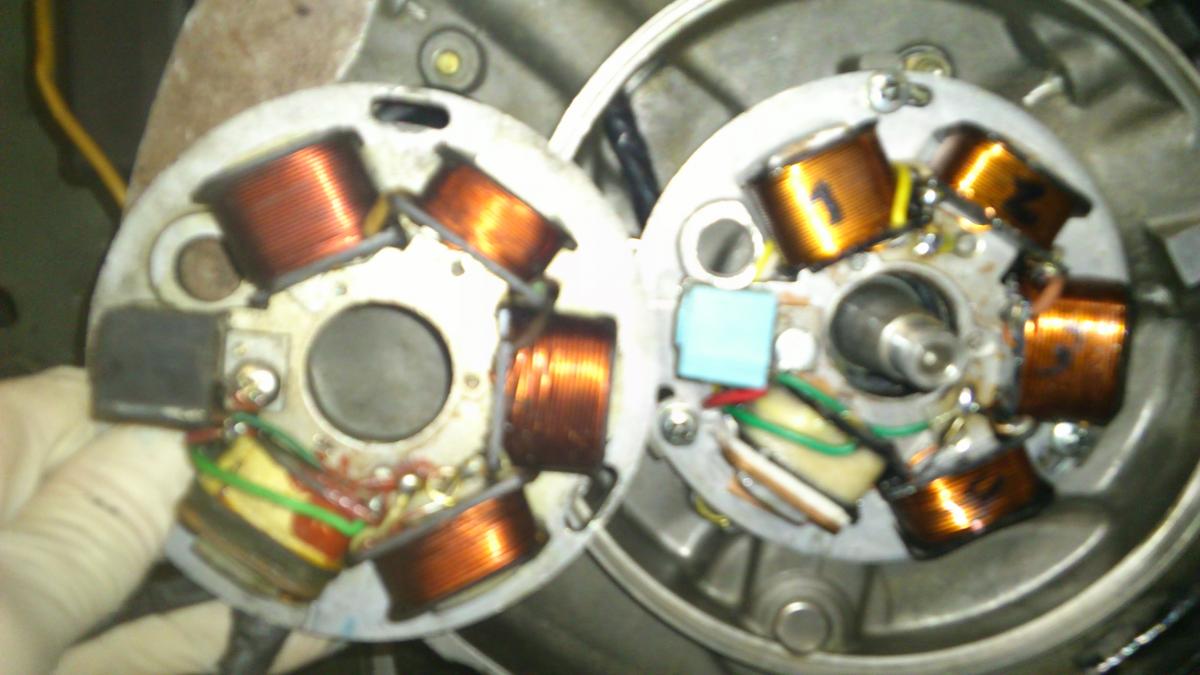

so,ich war grad in der garage,hab die alte zgp mit der neuen verglichen.auf der neuen ist gelb und bei der alten gelb auf der ersten spule,auf der 2ten spule ist grau bei der neuen und rot bei alt,auf der 3ten spule creme neu und violett alt,4te spule schwarz neu und schwarz alt.die spulen sind doch gleich angeordnet oder?wenn ich jetzt grau zu rot und creme zu violett lege müsste das doch klappen.es geht aber trotzdem nur brems und standlicht.die leuchtmittel sind alle ok.

[T5Rainer]

Hast Du ein Multimeter und kannst mal den Widerstand messen?

- Zwischen gelb - grau

sowie

- Zwischen braun - schwarz

[Raddie]

Hi,nee hab ich nicht.bin auch der absolute Elektrik laie!mist.ich muss das bis morgen am laufen haben.

[tenand]

so,ich war grad in der garage,hab die alte zgp mit der neuen verglichen.auf der neuen ist gelb und bei der alten gelb auf der ersten spule,auf der 2ten spule ist grau bei der neuen und rot bei alt,auf der 3ten spule creme neu und violett alt,4te spule schwarz neu und schwarz alt.die spulen sind doch gleich angeordnet oder?wenn ich jetzt grau zu rot und creme zu violett lege müsste das doch klappen.es geht aber trotzdem nur brems und standlicht.die leuchtmittel sind alle ok.

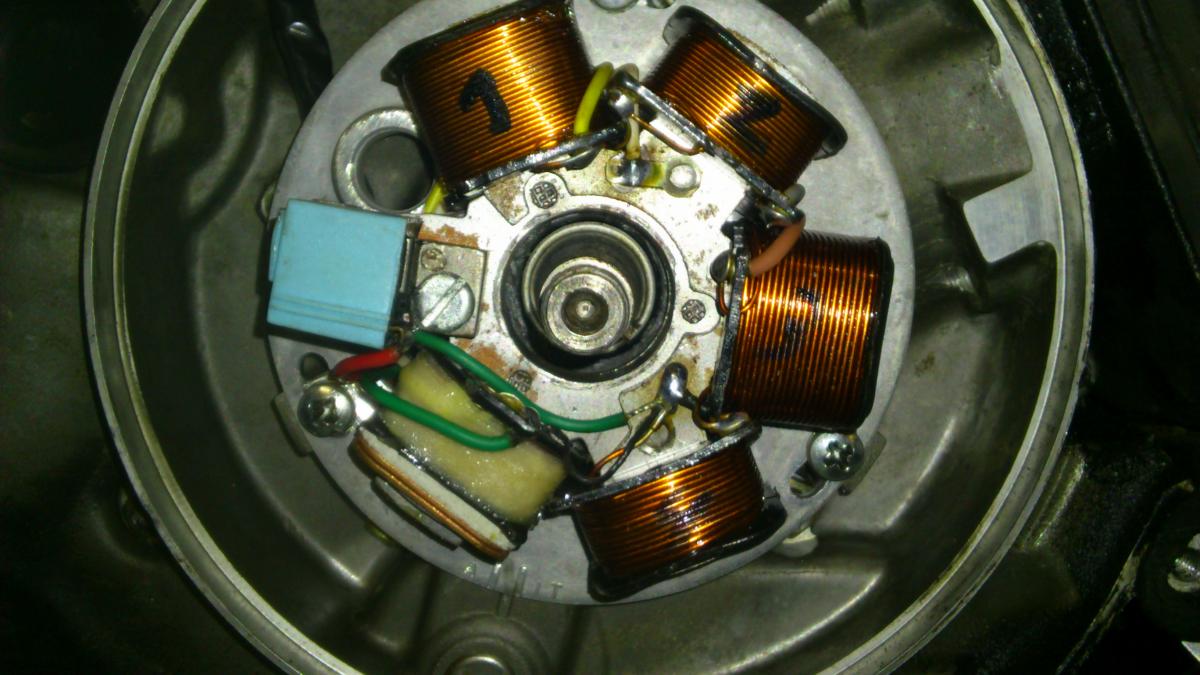

zuendung 423.jpgzuendung 422.jpgzuendung 424.jpg



Also grau wurde häufiger auch statt hellblau genommen. Gelb und schwarz ist eh klar. Und Rosa sieht mir nach rot aus.

Aber wieso fragst du in so einem Fall nicht jemanden, der das schonmal gemacht hat, anstatt einfach drauf los zu raten.

[Raddie]

Hi,ich frag doch hier,ob das schon mal jemand gemacht hat.hellblau hab ich noch garnicht gesehen,nur violett und hellbraun sind dann fraglich.

[Raddie]

so,alles gut.es war ein kabel am scheinwerfer ab.super!danke an alle die helfen wollten!

gruß andre
