Neuaufbau: Sprint 177, ein Sf´ler wagt sich an LF

Run Seven · 25. Mai 2014

Man kann mit der Leistung auch das Original Sprint Getriebe nehmen, ein 65er Primärzahnrad draufnieten und eine Kupplung mit 24er Ritzel von DRT verbauen. Fast identische Übersetzung zum 200er Getriebe in der Endgeschwindigkeit.

Bearbeitet 25. Mai 2014 von Run Seven

maxo · 26. Mai 2014

Hab mal gezählt. Primär hat 67 zähne meine alte Kupplung 22z.

Dann Original gebrauchte 200er kulu oder neuer newfren Kram?

breiti · 28. Mai 2014

Ich fahr 67/ DRT 23. bei Polini / SIP-road. Fährt sich gut !

maxo · 5. Juni 2014

So jetzt ging es mal wieder weiter. Und auch gleich wieder ein paar Fragen:

1. Block ist wieder zusammen. Allerdings dreht sich die Kurbelwelle sehr schwer. Klar bei neuen Simmeringen ist es ja immer ein bisschen schwergängig aber so? Verbaut ist ne Mazzu Race Konversionswelle und Polini 177.

Kompression ist es nicht, ging ohne Zylinder genaus so mühsam.

Lässt sich über das Lüra nur mit zwei Händen drehen. An einem punkt wird es auch noch schwergängiger. Hab fast das Gefühl das die Kuwe irgendwo schleift. Block wurde mit Gummihammer zusammengekloppt und so gut es ging Spannungsfrei verschraubt. Restlicher Kram dreht wunderbar frei.

Arretiert sich das ganze noch sobald die Kupplung drinnen ist? Oder was ist der Grund?

2. Kupplung

Hab mich für ne 200er mit 23 Zähnen entschieden. Kann ich die alte Distanzscheibe weiter benutzen oder muss da ne dickere rein?

Und ist es normal das da so ein Spalt bleibt zwischen Lager und Scheibe?

Hier mal ein Foto, ich hoffe man erkennt was ich meine:

Bearbeitet 5. Juni 2014 von maxo

anfahrer · 6. Juni 2014

So jetzt ging es mal wieder weiter. Und auch gleich wieder ein paar Fragen:

1. Block ist wieder zusammen. Allerdings dreht sich die Kurbelwelle sehr schwer. Klar bei neuen Simmeringen ist es ja immer ein bisschen schwergängig aber so? Verbaut ist ne Mazzu Race Konversionswelle und Polini 177.
Kompression ist es nicht, ging ohne Zylinder genaus so mühsam.
Lässt sich über das Lüra nur mit zwei Händen drehen. An einem punkt wird es auch noch schwergängiger. Hab fast das Gefühl das die Kuwe irgendwo schleift. Block wurde mit Gummihammer zusammengekloppt und so gut es ging Spannungsfrei verschraubt. Restlicher Kram dreht wunderbar frei.
Arretiert sich das ganze noch sobald die Kupplung drinnen ist? Oder was ist der Grund?

Ich geh davon aus, daß du 2 große KW-Lager drinn hast (bin mir da bei Konversion-KW nicht sicher).

Da gehört die KW in beide Lager EINGEZOGEN und nicht irgendwie hinein- oder zusammengeklopft, das reinklopfen mögen die KW und Lager irgendwie nicht besonders.

Also nochmal das ganze raus, KW richten oder richten lassen und dann schön sanft einziehen.

Mane0515 · 6. Juni 2014

Schau erst mal ob das Polrad um Zylinder schleift, das passiert gern bei Lussozündung auf Sprint u 177 Zylinder. Spalt sollte natürlich keiner sein.

Ich zieh die Lager auch immer ein. einfach den Innenring der alten Lager nehmen innen leicht ausdrehen u schon kannst über die Kupplungmutter (KUWE kalt, Lager warm) ohne Probleme einziehen.

Musst dir vorstellen das KUWE`s mit leichen schlägen gewuchtet werden, u jeden Schlag den du auf den Stumpf gibst sich direkt auf untere Pleullager überträgt. Rausschlagen ist eine andere geschichte, da du da nur massive Bauteile belastest.

Aber zur Beruhigung, ich konnte meine KUWE anfangs nur mit roher Gewalt drehen, macht aber nix.

Der Spalt am Lager is aber nicht gut. Vor allem weil der Block schon zusammen is....da würde ich auch nochmal aufmachen.

Hast du den inneren Sicherungsring nicht verbaut? Sind nämlich 2, so wie das aussieht kann der gar nicht drin sein...

Lg

Bearbeitet 6. Juni 2014 von Mane0515

maxo · 6. Juni 2014

Nunja so richtig mit roher Gewalt war das nicht.

Welle wurde vorher mit Eisspray gefrostet mit ein paar Gummihammerschlägen gingen die Hälften dann zusammen.

Auf die Welle selbst hab natürlich nicht geprügelt. Und richtig sind zwei große KW Lager.

Das Polrad schleift nirgends, jetzt werd ich mal versuchen ob es sich löst sobald die Kupplung drauf ist.

Zum Spalt am Lager.

Da hab ich mich wohl falsch ausgedrückt. Das Lager selbst sitzt wunderbar, Sicherungsring ist auch drinnen. Nur kommt nach meiner Sprint explosionszeichung vor der Kupplung eine Sicherungsscheibe drauf. Wenn ich die drauf mach (wie auf dem Foto zu sehen) entsteht ein Spalt. Muss das so oder gehört da gar keine Scheibe hin?

danke

Mane0515 · 6. Juni 2014

Achso , habs falsch verstanden.

Zur Kupplung, die Scheibe die ich auf dem Bild sehe ist die Distanzscheibe das passt. Da kommt direkt die Kuppkung drauf.

Zum befestigen der Kupplung nachdem Sie gesteckt ist den Sicherungskorb der Kronmutter drauf und dann die Kronmutter.

mehr kommt da nicht drauf.

Ich glaub ich hab dich immer noch nicht ganz verstanden

Die Scheibe sollte ine Nut haben, is die Aussparung für den Kupplungskeil der auch die Kupplung fixiert.

Lg

Bearbeitet 6. Juni 2014 von Mane0515

Hassla · 6. Juni 2014

Schwer laufen ist relativ. Etwas schwerer als bei einem Motor, der schon gelaufen ist, kann sie bei neuen Lagern und Wellendichtringen aber schon sein.
Leichte Setzschläge mit dem Gummihammer ans Gehäuse können da auch Spannungen nehmen.

maxo · 25. Juni 2014

Hallo,

kam heute mal wieder zum schrauben aber das Problem mit der schwergängigen Kurbelwelle bekomme ich nicht in den Griff.

Hatte die Hälften jetzt schon 2 mal auseinander. Hälften flutschen gut zusammen und alles dreht wie es soll sobald Drehmoment an den Gehäuseschrauben anliegt, lässt sich die Kuwe nur mühsam drehen.

Kupplung & Lüra habe ich auch schon testweise montiert, da ich dachte dadurch zentriert sich die Geschichte. Nix da, immernoch sehr schwergängig.

Wenn alles Fest ist (Kupplung/Lüra) lässt sich der Kicker nicht mehr runterbewegen

Ist ein Sprint Getriebe mit Sprint Kupplung (200er kommt noch)

Was mach ich falsch?

Erkennt man irgendeinen Fehler anhand der Fotos?

Die Welle ist nagelneu aber wie man sieht hat es an den Wangen geschliffen.

Hassla · 26. Juni 2014

Hast du mal die Setzschläge auf Gehäuse und/oder den KuWe Stümpfen ausprobiert?

**BABA'S** · 26. Juni 2014

STOP nicht rumhämmern !

Das Lager sitzt an der falschen Stelle und der Simmerring gehört auch auf die andere Seite

==> das ist auch der falsche SiMi, nix PX sondern Sprint Veloce bzw.VBB etc. ! ! !

Bei Bedarf kann ich morgen ein paar Bilder davon einstellen.

Grüße aus Augsburg

BABA'S

PS. Die PX-Feder für das Kickstarterritzel gehört da auch nicht rein.

Bearbeitet 26. Juni 2014 von BABA'S

maxo · 26. Juni 2014

STOP nicht rumhämmern !
Das Lager sitzt an der falschen Stelle und der Simmerring gehört auch auf die andere Seite
==> das ist auch der falsche SiRi, nix PX sondern Sprint Veloce bzw.VBB etc. ! ! !
Bei Bedarf kann ich morgen ein paar Bilder davon einstellen.

Grüße aus Augsburg
BABA'S

PS. Die PX-Feder für das Kickstarterritzel gehört da auch nicht rein.

Tatsächlich?

Verbaut ist ja die die Mazzu Umrüstwelle:

Ø 95mm Limawange, Ø 97,9mm Drehschieberwange, Wellendichtringsitz 20mm, Lagersitz 25mm, stumpfer/ dicker Konus der PX

Lager sind 2 große drinnen.

Hab ich dann trotzdem falsche Siri/Lager ?

Welche Kickstarterfeder kommt dann rein? Laut beschreibung ist die für Sprint/PX.

Wäre super wenn du mir ein Bild reinstellen könntest.

Achja mit Setzschlägen hab ich es schon versucht, hilft aber leider nicht.

danke

gruß

m

Bearbeitet 26. Juni 2014 von maxo

**BABA'S** · 26. Juni 2014

Das Lager ist richtig, der Simmerring ist der Falsche. Du brauchst gar keine Feder, dafür ist das Blech im Gehäuse.

Spätere Sprint-Motoren haben das Nadellager auf der LiMa-Seite und die Feder fürs Kickstarterritzel mit Führungsnut im Gehäuse.

von der Kupplung zur Kurbelwelle:

Seegerring ==> Simmerring ==> Lager (Vorderkante bündig mit dem Gehäuse)

Morgen gibt es Bilder

Grüße aus Augsburg

BABA'S

maxo · 26. Juni 2014

Das Lager ist richtig, der Simmerring ist der Falsche. Du brauchst gar keine Feder, dafür ist das Blech im Gehäuse.
Spätere Sprint-Motoren haben das Nadellager auf der LiMa-Seite und die Feder fürs Kickstarterritzel mit Führungsnut im Gehäuse.

von der Kupplung zur Kurbelwelle:
Seegerring ==> Simmerring ==> Lager (Vorderkante bündig mit dem Gehäuse)
Morgen gibt es Bilder

Grüße aus Augsburg
BABA'S

Top danke!

Bevor ich den falschen bestelle, das wäre dann der richtige?

SIP

Art.Nr.

40069100

**BABA'S** · 27. Juni 2014

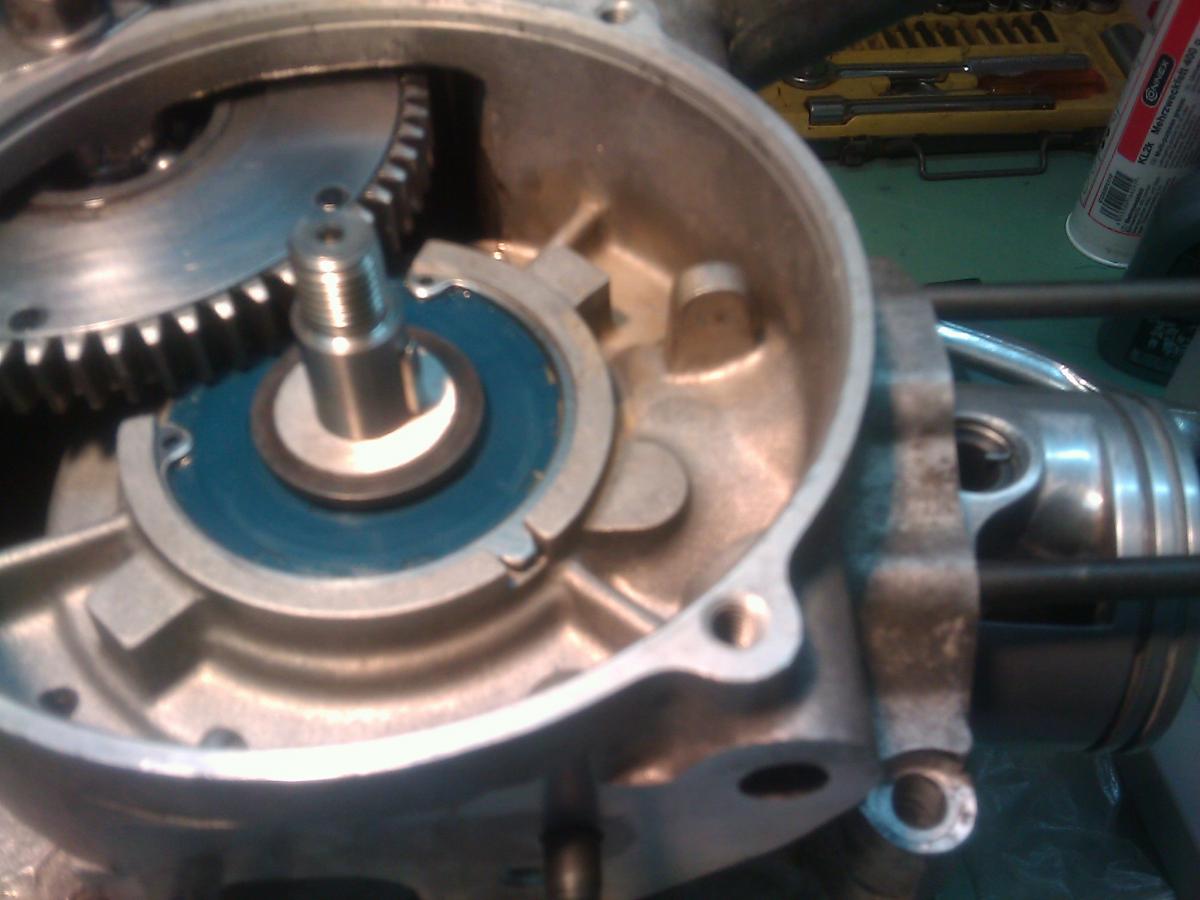

Zwar nur schlechte Handybilder, aber man sollte erkennen um was es geht.

==> blau, Gummi, Corteco hat ja vorher fast gepasst

Grüße aus Augsburg

BABA'S

maxo · 27. Juni 2014

Zwar nur schlechte Handybilder, aber man sollte erkennen um was es geht.
==> blau, Gummi, Corteco hat ja vorher fast gepasst
Bild 22.jpg
Bild 23.jpg
Bild 24.jpg
Bild 25.jpg
Grüße aus Augsburg
BABA'S

Dank dir BABAS!

Klar das bei mir die Kuwe schleift.

Nochmal zurück zur Kickstarterfeder, heißt ich brauch gar keine Feder weil dort dieses kleine Blech verbaut ist?

gruß

m

**BABA'S** · 27. Juni 2014

Hab es zwar oben schon mal geschrieben, aber ==> hier kannst Du auch nachlesen.

Grüße aus Augsburg

BABA'S

EwaldDetmers · 28. Juni 2014

hallo, habe eine doofe frage: welche Lager hast du verwendet? möchte gerade meinen 150 gl Motor auf px welle umbauen, weiss aber nicht welche Lager es sein müssen. gibt es für die Lagersicherungmutter da bei der Antriebswelle eine Nuss ? würde mich sehr freuen, wenn mir einer hilft. link wäre toll. mfg

**BABA'S** · 1. Juli 2014

zum Beispiel auch hier ==> Kronenmutterschlüssel

Grüße aus Augsburg
BABA'S

Bearbeitet 1. Juli 2014 von BABA'S

bootman · 1. Juli 2014

Zwar nur schlechte Handybilder, aber man sollte erkennen um was es geht.
==> blau, Gummi, Corteco hat ja vorher fast gepasst
Bild 22.jpg
Bild 23.jpg
Bild 24.jpg
Bild 25.jpg
Grüße aus Augsburg
BABA'S

Muss das hier auch machen.

Ist bei der Verbauweise überhaupt genug Dichtfläche für den Siri übrig? Wie breit ist das Lager bzw. der Lagersitz der KuWe??

verbaut bei mir ist:

Sprint 3-Kanal Block

komplettes 200er lusso Getrieb

Cosa 200 Kupplung

Mazzu Langhub PX125

2x PX Lager

Motor ist schon zusammen

Dann hätte ich das auch falsch zusammen. Läuft aber butterweich die Sache

und... ist das dann dieser Simmerring?? klick mich

Bearbeitet 1. Juli 2014 von bootman

**BABA'S** · 1. Juli 2014

oder als Corteco (blau) Freund ==> der hier

==> ein Vorteil an diesem Gehäuse ist halt auch, dass der Simmerring nicht "rausploppen" kann

PS. Wenn Dein Lagersitz die Buchse hat, gehört das leider schon so ! ! !

Grüße aus Augsburg

BABA'S

Bearbeitet 1. Juli 2014 von BABA'S

bootman · 1. Juli 2014

Ok. DAnke.

Und die Dichtflächen Frage??

**BABA'S** · 1. Juli 2014

Ist bei Deiner Verbauweise genug Dichtfläche übrig ==> Probleme beim Einstellen des Vergasers ?

Hast Du "eventuell" einen späten Sprint-Motor mit Kugel- und Nadellager ?

Grüße aus Augsburg

BABA'S

Bearbeitet 1. Juli 2014 von BABA'S

bootman · 1. Juli 2014

Laut meiner Erinnerung hab ich kein Nadellager. Nur die Alubuchse.

~~Heisst also umbauen~~ BABA hat sich gemeldet dass sich das wohl nur auf die SIP Umrüstwelle bzw. Original Sprint Welle bezieht. Infos folgen

Meine Fragen beziehen sich auf ein uraltes Topic von mir bezgl. dem Zwischenraum Siri/KuWeLager Kuluseite. Muss da jetzt was rein oder nicht???

Bearbeitet 1. Juli 2014 von bootman

**BABA'S** · 1. Juli 2014

==> Umrüstwelle (siehe Lager-/ Dichtlippensitz)
Du hast ja eine PX-Welle im Sprint-Gehäuse verbaut, da hilft nur messen.

Ich habe mir bei Agrolager Passscheiben in verschiedenen Stärken zur Distanzierung des PX-Kugellagers bestellt.
Sollte beim Veloce-Motor auch funktionieren. Problematischer sehe ich hier jedoch die Abdichtung der LiMa-Seite.

Rein rechnerisch müsste zum Ausgleich der unterschiedlichen Bauhöhen der Simmerringe eine Distanzscheibe rein.

Ob es jedoch Sinn macht, das Lager und den SiMi "ungeführt" in der Buchse zu verbauen sei mal dahingestellt !

Grüße aus Augsburg
BABA'S

Bearbeitet 1. Juli 2014 von BABA'S

maxo · 3. Juli 2014

Jetzt hab ich es auch geschafft den Simmering einzubauen.

Motor ist wieder zu und alles läuft freigängig.

Trotzdem zur Sicherheit nochmal ne Frage.

1. Kuwe Sirri

Nach dem Einziehen der Kuwe (Einziehwerkzeug) hat sich der sirri ein bisschen nach innen gewölbt.

Sieht man auf den Fotos so lala. Unbedenklich?

2. Kupplung

Ich hab eine 200er PX Alt Kupplung mit 23er DRT Ritzel verbaut. Steg im Gehäuse und Deckel wurde weggedremelt.

Unterlegscheibe Kupplung habe ich eine dickere von SIP genommen, und zwar diese hier

Wenn ich jetzt den Deckel (Sprint) verbauen will, liegt er nicht ganz plan auf.

Benötige ich einen Spacer für die Kupplung? Oder ist die SIP Unterlegscheibe zu dick und da soll die original (dünnere) Sprint scheibe rein?

danke für die Hilfe

gruß

m

maxo · 3. Juli 2014

Jetzt hab ich es auch geschafft den Simmering einzubauen.
Motor ist wieder zu und alles läuft freigängig.
Trotzdem zur Sicherheit nochmal ne Frage.

1. Kuwe Sirri
Nach dem Einziehen der Kuwe (Einziehwerkzeug) hat sich der sirri ein bisschen nach innen gewölbt.
Sieht man auf den Fotos so lala. Unbedenklich?

sirri 1.JPG sirri 2.JPG

2. Kupplung
Ich hab eine 200er PX Alt Kupplung mit 23er DRT Ritzel verbaut. Steg im Gehäuse und Deckel wurde weggedremelt.
Unterlegscheibe Kupplung habe ich eine dickere von SIP genommen, und zwar diese hier
Wenn ich jetzt den Deckel (Sprint) verbauen will, liegt er nicht ganz plan auf.
Benötige ich einen Spacer für die Kupplung? Oder ist die SIP Unterlegscheibe zu dick und da soll die original (dünnere) Sprint scheibe rein?

danke für die Hilfe
gruß
m

heute solls weitergehen, keiner ne meinung?

tbs · 3. Juli 2014

Wegen dem Siri, leider keine Erfahrung... hast du die Dichtlippe ein wenig geölt beim einbauen? ICH würd so fahren, wies auf deinem Bild ist...

Wegen dem Deckel: Wahrscheinlich ist die Kulu weiter "aussen" durch die dickere Unterlegscheibe. Dadurch schleift die Kulu am Deckel, ist ja immer der fall, falls man eine CNC-Cosa2 Kulu in den Largframe motoren betreibt. CIh würde schauen, wo die Kulu im Kuldeckel streift, ist oftmal dort aussen ca 12Uhr, wo die Schmierkanäle für den Trennpilz sitzen, dort etwas wegdremeln. Eventuell schleift die Kulu im ganzen Umfang, dann den Deckel mit einer Topfbürste etwas ausschleifen. Das ganze gibts auch so zu kaufen oder hier ...

Den Spacer (gibts auch zu kaufen) ist kritisch, da 1. wer grantiert mir dass es dicht ist/bleibt (je mehr Spaltflächen, desto höhere Wahrscheinlichkeit der Leakage) und 2. Abstand zum Hinterrad, je nach Reifen ist die Clearance ja schon auf der Zeichnung nicht grad grandios...

ich würds frei dremeln, ist in 5 min gemacht...

Cheers

Bea bemerkt noch, du hast ja schon den steg weggemacht, wahrscheinlich einfach nicht genug

Bearbeitet 3. Juli 2014 von tbs

**BABA'S** · 3. Juli 2014

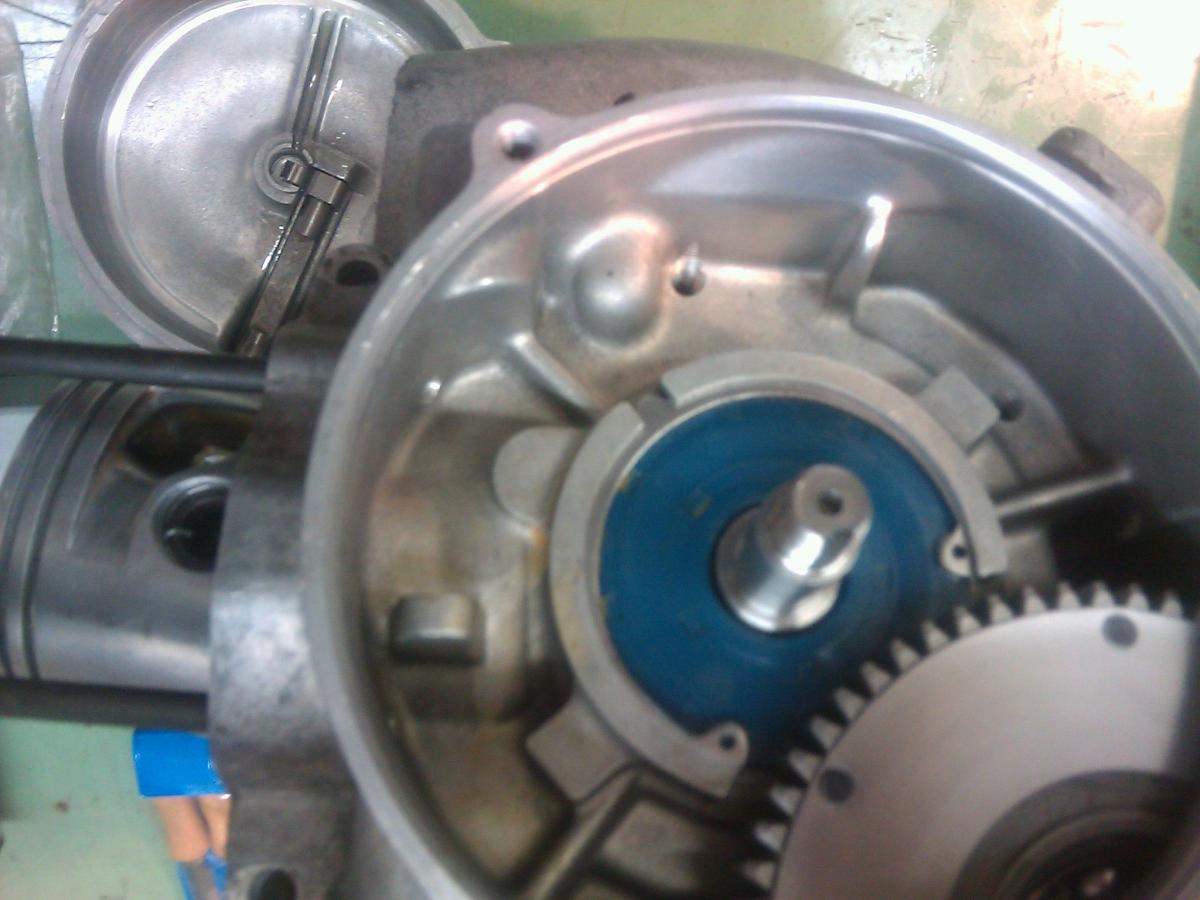

Schau Dir mal den gekürzten Steg in meinem Gehäuse an. ------------------------------------------------------ Da sollte bei Dir noch Material weg.

Die Entscheidung, den "deformierten" Simmerring zu tauschen oder nicht werde ICH Dir nicht abnehmen
Grüße aus Augsburg
BABA'S
