Scheibenbremse

[Stefan_73]

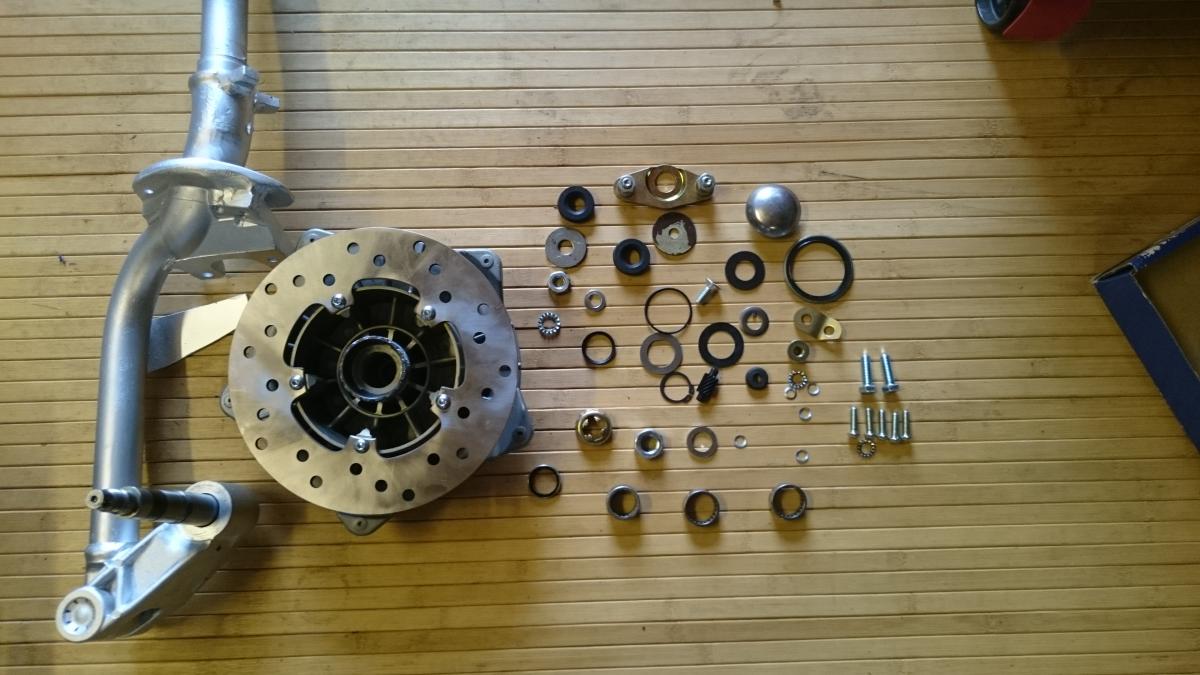

Wie baue ich den Kram zusammen?

Bearbeitet 4. Juni 2015 von Stefan_73

[px150]

Ich Google mich mal selber: http://www.germanscooterforum.de/topic/48472-gutachten-anleitung-f%C3%BCr-grimeca-scheibenbremse/

[Radulf]

Sieht auf jeden Fall schon mal schön aus. Die Bilder so hochauflösend wie möglich machen und dazu kommen die Erklärungen. Ich suche mal kurz ein paar Explosionszeichnungen heraus. Erstmal Zahlen dran.





Das kann später dann alles in die Wiki.

Bearbeitet 4. Juni 2015 von Radulf

[Stefan_73]

Ich liebe euch!

[px150]

Ich liebe euch!

JaJa... das sagen sie alle... das erste Gelberla geht nächstes mal auf dich

[Radulf]

17. Tachoschnecke

25. müsste Tachoschneckengummi sein.

21 ist die Abdeckung für die Radmutter

9 könnte die Beilegscheibe sein (Bei down-and-forward die erste Scheibe auf der Achse)

28 und 29 könnten auch was mit der Tachoschnecke zu tun haben

11, 14 und 15 sind für die Verschraubung der Bremstrommel (Splint sehe ich nicht auf dem Foto)

[Nudge]

32. ein weiterer Satz Schrauben für die Bremsscheibe?

[Zapper]

Da fehlt doch noch was wichtiges. Wo isn die Ankerplatte bzw. die Zangenaufnahme?



Grüße

Zapper

Bearbeitet 4. Juni 2015 von Zapper

[Stefan_73]

Du meinst das Teil hier:



Das habe ich natürlich. Fehlt sonst noch was?





[Nudge]

12: Wellendichtring Bremstrommel

[Stefan_73]

Gibt es irgendwo eine Explosionszeichnung von dem ganzen Teil?

[Nudge]

Gibt es irgendwo eine Explosionszeichnung von dem ganzen Teil?

Bitteschön:

http://www.sip-scootershop.com/de/main/service/PartsCataloguesPrint.aspx?table=e5e4baf5-eef8-4f32-a20f-1e7e6cb272c8

[Zapper]

Du meinst das Teil hier:




Das habe ich natürlich. Fehlt sonst noch was?



Jo das meinte ich ;)



Grüße

Zapper

[Homi75]

ich hatte vor einiger zeit im netz diese seite gefunden und abgespeichert.

(ich hoffe das es im legalen rahmen war)

vieleicht hilft es weiter

Anbau Grimeca Scheibenbremse an PX.zip

Anbau Grimeca Scheibenbremse an PX.zip

Anbau Grimeca Scheibenbremse an PX.zip

Bearbeitet 14. Juni 2015 von Homi75

[Stefan_73]

Scheiße, bin zu blöd dafür...

[Radulf]

Awatt ... einfach nur schildern, wo es besch...eibenkleistert ist und dann hagelt das hier Antworten.

Munter bleiben!

[Stefan_73]

Wo  kommt denn 13 und zweimal 16 hin?

[wheelspin]

Wo  kommt denn 13 und zweimal 16 hin?



13 ist nadellager bremstrommel (HK2016)



16 ist nadellager bremszangenaufnahme (HK2212)

[Stefan_73]

Kommt das denn zweimal darein oder habe ich eins zuviel?

[PK-HD]

Sollten zwei Stück drin sein.

In der Trommel zusätzlich noch das Kugellager.

Bearbeitet 15. Juni 2015 von PK-HD

[PK-HD]

Sagt mal, stimmt es, dass der DR177 so ne Krücke ist? Hab ich mal irgenwo gehört. Wer kann das bestätigen?

Wo kann ich was dazu lesen? Suchfunktion rückt nix raus.



Danke, tolles Forum.

[Stefan_73]

Am 15.6.2015 um 07:30 schrieb wheelspin:



13 ist nadellager bremstrommel (HK2016)



16 ist nadellager bremszangenaufnahme (HK2212)



In die Bremszange kommt ja zweimal die 16, ist da noch etwas dazwischen?

[vnb1t]

Nein da kommt nichts dazwischen, wie du baust immer noch an der Scheibenbremse rum?

[FOX Racing]

Langzeitprojekt



Wie lange dauert dann eine Motorrevision mit mehreren Lagern? Sorry, konnte  nicht anders

Bearbeitet 21. Mai 2017 von FOX Racing
