Scheinwerfer Belegung VNA1T ohne Tacho

[Gast]

Hallo,
ich hoffe hier kann mir einer helfen. Habe eine VNA1T ohne Tacho und möchte einen neuen SIEM Scheinwerfer montieren, finde aber keine Belegung die funktioniert.

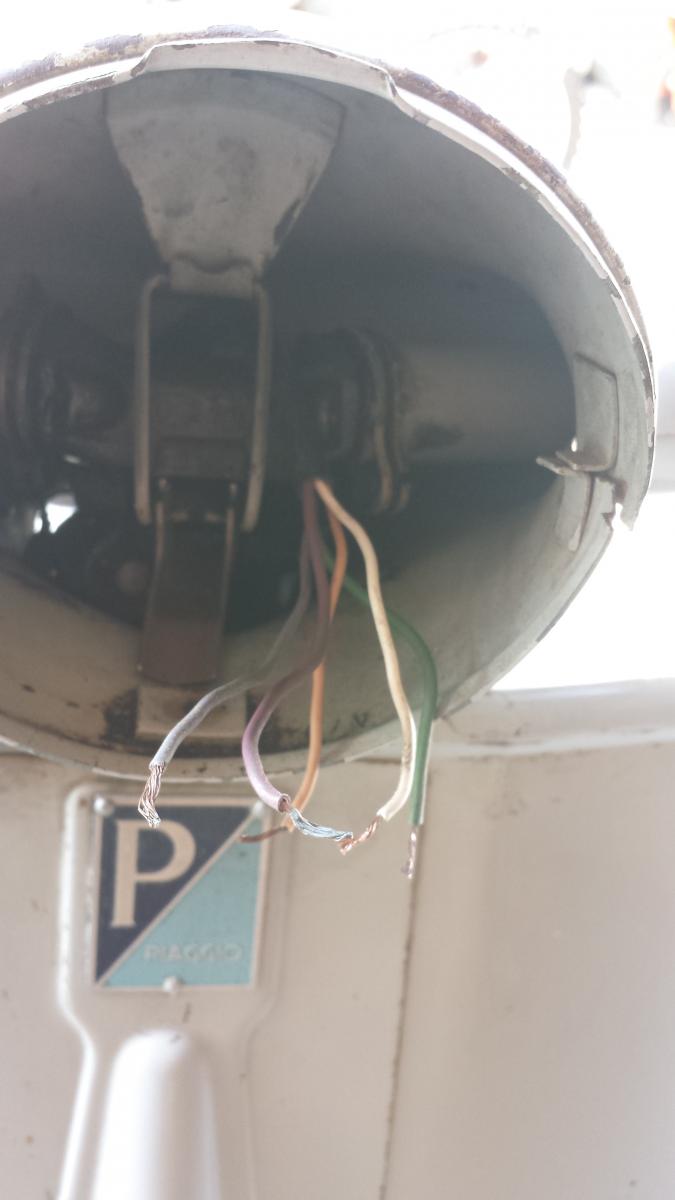

Aus dem Scheinwerfergehäuse kommen folgende Kabel:
weiß
braun
grün
violett
grau (könnte auch schwarz sein)
hat jemand eine Idee auf welchen Anschluss welches Kabel kommt?

LG
Vespa Lehrling

Bearbeitet 7. Juli 2015 von Vespa Lehrling

[dermarc]

Moin,



passt das? http://scooterhelp.com/electrics/wiring/VNA1.pdf

[t4.]

Schaltplan wäre der hier.





Demnach müßte grau rosa sein, Kann das sein? Dann (ohne Gewähr):

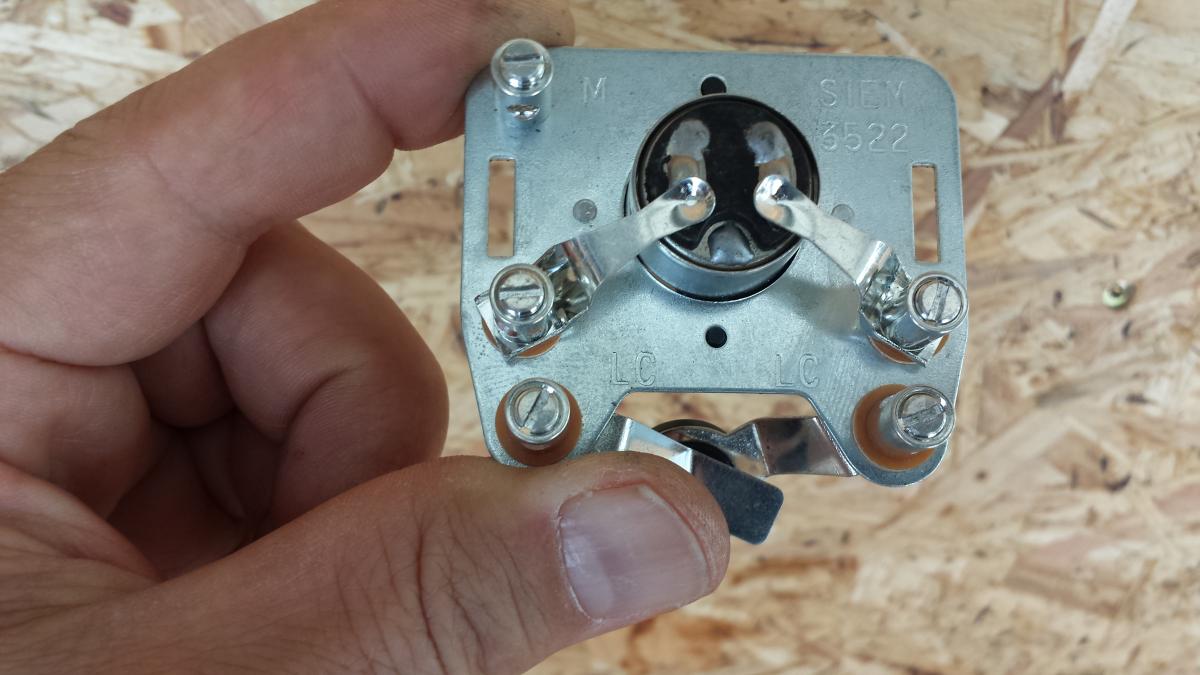

• M = weiss (Masse); dann noch eine Brücke von hier zum rechten LC
• Violett und braun jeweils an eine der mittleren Laschen (Umschaltung Abblendlicht / Fernlicht)
• grün und rosa auf den linken LC

[t4.]

Eddi hat sich gerade mal das PDF von scooterhelp angeschaut. Das passt nicht ganz, da nur 4 Anschlüsse da sind. Masse ist bei der VNA noch in weiß ausgeführt. Wenn man das auf dem PDF schwarze Kabel als weißes interpretiert und die fehlende Massebrücke für die Birnenfassung nachträgt, paßt das aber. Das mag aber auch die Verkabelung für eine originale Birnenfassung sein und das vom TE gezeigte Reproteil ist halt 5-anschlüssig ausgeführt.

[thisnotes4u]

Nebenbei angemerkt: im Wiki stehen auch einige Schaltpläne in guter, druckbarer Auflösung: http://wiki.germanscooterforum.de/index.php/Kategorie:Vespa_Largeframe_Schaltpl%C3%A4ne

[Gast]

.. Danke erst mal für die Antworten.
Aber was ist ein LC?
Viele Grüße,
Vespa Lehrling
