Open Source Prüfstandssoftware auf Basis von Arduino Mega und LabVIEW

[Zeiti]

Machts leider nicht...



Hab jetzt mal ein neues Bestellt!



Ich Meld mich wenn das neue hier ist



Hast du die AFR anzeige nur nebei Laufen oder auch auf der Kurve ?

[Werner Amort]

Eigene Kurve in Labview,

Einziges manko, sie wird nicht ins xml mitgespeichtert...





Hast du mit simpledyno schon gearbeitet?

Speichtert der die Zusatzkanäle (AFR, EGT) mit ab?

Schleppleistung kann der aber auch nicht messen, oder?

[Zeiti]

Ja beim Simpledyno speichert er alles mit ab...



Schleppleistung glaub ich nicht kann dir Heute abend nachschauen



Wäre super wenn hier noch wer ist der mit Labview oder auch anders das Programm noch verfeinern bzw. Vervollständigen könnte



Ich kenn mich da Leider nicht aus

[Zeiti]

Laut Programm (gibt einen Reiter für Drag das würd ich so verstehen als übersetzung) und Beschreibung kann man die Schleppleistung messen



Habs aber noch nicht getestet



Vermutlich werde ich wenn ich Labview nicht zum Laufen bekomme weiter mit Simpledyno Arbeiten

[Werner Amort]

direkt messen kannst du die Schleppleistung während des eigentlichen laufes sowieso nicht.

das macht man, indem man  nach dem lauf aukuppelt und das ausrollen aufzeichnet, und daraus dann die negative Schleppleistung(skurve) erechnet.
die dann mit der eigentlichen verrechnet.



so eine funtionialität habe ich bei SimpleDyno nirgends gesehen.
wenn überhaupft kannst du die nur in den Einstellungen so tweaken dass du nach dem lauf noch die negative kurve mit aufzeichnest, mehr wird da nicht gehen



Ich hab hier aufm Rechner noch einen Sketch gefunden, den ich mal geschireben habe, um Simple Dyno mit dem Mega und meiner Hardware zu betreiben, dann kann ich ja ein bissl spielen evtl über die Feitertage.

[Zeiti]

Sind das nicht genau die Funktionen die du suchst? Roller+Drivetrain...

Bearbeitet 20. Dezember 2023 von Zeiti

[FKT]

Am 8.6.2023 um 22:02 schrieb FKT:

Hallo.


wollte nochmal nachfragen.


Gibt es Neuigkeiten?


Mit freundlichen Grüßen

Hallo.


ich wollte nochmal nachfragen ob sich was tut. Software ist so super aber das nervt.


Mit freundlichen Grüßen

[Werner Amort]

Was stört dich denn jetzt genau



Hab in topic zurückgeblättert aber nix gefunden...



Ein weiterer Vorteil der Labview Software ist übrigens neben dem direktem Draht hier zu den Entwicklern, auch dass der Source Code offen auf Github liegt.



So kann er von jedem nach eigenem Gutdünken angepasst werden





[FKT]

Am 2.1.2023 um 17:22 schrieb FKT:

Hallo,


ich habe seit nun eine paar Tagen auch alles fertig und es funktioniert super.


Ich hatte vorher GsfDyno und habe jetzt umgestellt.

Das einzige was mich stört ist die Beschriftung der abgespeicherten Datei Namen.


Im Moment ist ja Datum/Uhrzeit/Drehzahl/Leistung.


Ist es Möglich dass die Dateinamen die selben sind wie die Beschreibungen die ich im Programm festlege.


Sonst kann man später nur sehr aufwendig herausfinden was man von Lauf zu Lauf verändert wenn ich es später wieder raussuche.


Ich hoffe das war verständlich

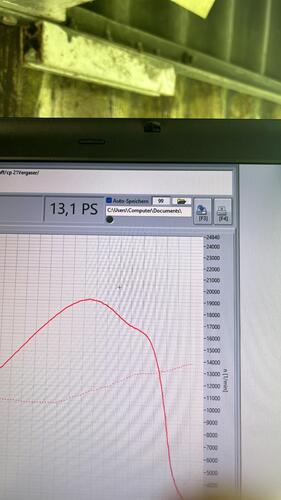

Hier ein paar Bilder vom Prüfstand

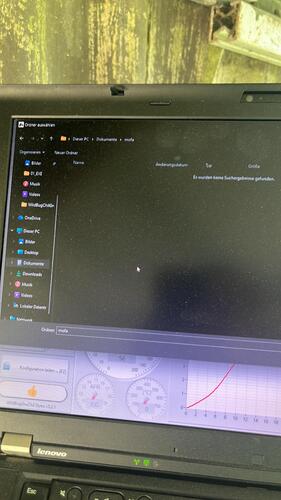

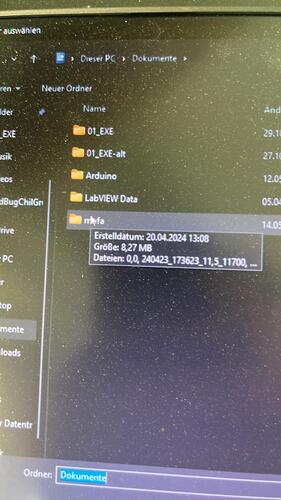

Hier habe ich beschrieben was mein Problem ist.


Mit freundlichen Grüßen

[Werner Amort]

Ok,

wenn du das automatisch Speichern häkchen wegmachst kannst du ja den dateinamen frei wählen



Ich mess immer mit automatisch Speichern und mach probSetup jeweils einen eigen Ordner...

[Zeiti]

Hallo schön das sich wieder was bewegt in der Sache :)



Zwecks AFR....



wärst du Bereit mir deine Umsetzung zu zeigen? Hardware hab ich in Simpledyno schon getestet

[Kreidlerheizer]

Hallo zusammen, gibt es Neuigkeiten beim Einlesen der Abgastemperatur? Ich hätte Interesse daran. Ich habe Zugriff auf einen Prüfstand zum Testen. Ich wäre auch in der Lage am Arduino zu programmieren... jedoch nicht mit Labview.



[earlofcarve]

Ja Abgastemperatur wäre cool

Werner hat doch  bestimmt schon eine Idee ???

[LadP]

Guten Morgen,

Es ist ein tolles Projekt

Entschuldigung für mein Deutsch, ich benutze Google

Andererseits kann ich im Forum weder das PCB-Diagramm/die PCB-Datei (WildGruChil_Shield_v4) noch eine Liste der von Ihnen verwendeten Komponenten finden.

Können Sie es zur Verfügung stellen oder mir zusenden?

Haben Sie auf der Platine (WildGruChil_Shield_v4) einen Port zum Anschluss des 14point7 Open-Source-Moduls bereitgestellt?

Beste grüße

[Zeiti]

Ich befürchte wir brauchen einen Labview experten...



Hab es jetzt einige zeit selber versucht aber noch nicht geschaft

[Werner Amort]

Dann Schreib ich mal was dazu.

also von seitens des Arduino sind die Zusatzkanale einfach als zusätzlicher Wert hinten im Telegramm zu übergeben.

das einzelne Telegramm sieht ja zB so aus:

1;60,00;30;234;

also
vortlaufendeNummer;Anzahl-der-Telegramme-proSekunde;Frequenz-Zündung;Frequenz-Rolle.

Hier gilt es jetzt einfach eine etwaige Temperatur hinten drannzuhängen als zusätzlichen Wert.

ich nutze ja eine Lambdasonde am Stand und hänge, dem Telegramm, hinten drann  die Sondentemperatur;und den AFR Wert.

Hardwaretechnisch brauchts dann nur noch ein K-type Breakoutboard welches die EGT-Sonde ausließt.
Max31855 oder so

bin mir nicht mehr sicher da ich ja einen abgeänderten Sketch für meinen Lambdacontroller nutze aber der originale Arduino Sketch hat ja schon code für ein Max31855 Breakoutboard drinnen welchen man aktivieren kann.



hier müsste man halt schaun ob das mit den aktuellen Arduino Bibiotheken noch nutzbar ist.

aber das ist lösbar.

als Sonde muss man halt schauen wirklich was extrem dünnes zu bekommen was auch ausreichend schnell reagiert, sonst kann man sich den Aufriss gleich sparen


Seitens Labview hab ich damals eine exe umgefrickelt so gut es mir halt möglich war, welche den Temperatur und Lambdaverlauf wärend des Laufes unterm Diagramm als separates diagramm anzeigt.

die basiert zwar noch auf einer uralten exe, aber zum rumspielen reichts.

hier meine "FrickelEXE"
konnte jetzt nicht testen da ich mit einem Linuxrechner auf die Platte zugegriffen habe, müsste aber die richtige sein

01_EXE.zip



Bearbeitet 23. Januar von Werner Amort

[Zeiti]

Danke für die Antwort



Hab irgendwo hier ein Labview projekt von dir gefunden und wollte es nachbauen in der neusten Version das hab ich aber nicht geschafft, da alles anders aufgebaut ist als in denn Älteren Versionen



Vl versuch ich auch auch einfach mal einen eigenen Graphen unter dem Normalen zu packen...



Hättest du vl die Projekt Datei von der EXE oben?



[Werner Amort]

hier jetzt der Projektorder
wie gesagt bin mir immernoch nicht sicher ob das die funktionale Version ist, greif da nur von nen linuxrechner aus auf eine Backupplatte zu, kanns so auf die schnelle net testen....

200405 AFR.zip

[Paul.Krmser]

Hallo zusammen.

Was kann ich probieren wenn ich kein Zündsignal bekomme. Ich habe als Klemme eine Klemme von einer Zündlichtpistole. Vlt was anderes was besser funktioniert???

[Phil Hill]

Hi, die Zange

Mal „falsch“ herum probiert?



Phil

[Stoxnet]

Wichtig ist auch das du einen 5k Stecker und ggf. auch ne 5k Kerze verwendest. Bei mir geht es ohne garnicht.

[Kreidlerheizer]

vor 8 Stunden schrieb Werner Amort:

hier jetzt der Projektorder
wie gesagt bin mir immernoch nicht sicher ob das die funktionale Version ist, greif da nur von nen linuxrechner aus auf eine Backupplatte zu, kanns so auf die schnelle net testen....

200405 AFR.zip 3.38 MB · 3 Downloads

Hey super, ich werde mal einen Temperatursensor anschliessen und testen. Melde mich wenn es Neuigkeiten gibt



[Werner Amort]

vor 1 Stunde schrieb Paul.Krmser:

Hallo zusammen.

Was kann ich probieren wenn ich kein Zündsignal bekomme. Ich habe als Klemme eine Klemme von einer Zündlichtpistole. Vlt was anderes was besser funktioniert???

Was hast du für ein board?





Gar kein Signal ist in der Tat komisch

5K Stecker und R Kerze sind natürlich empfohlen, aber ein unsauberes Signal, zappelnder Zeiger, evtl einfierenden Controller müsstest auch so haben...



Mach mal die Blitzpistolzange ab und halte einfach die isolierte(!) Litze zum Zündkabel hin...



Ich löte immer ein Stück Kupferdraht vorne an die Litze was ich dann mit schrumpfschlauch gut isoliere.



Das funktioniert eigentlich am besten

Da kann man einfach einen Haken biegen und am Zündkabel einhängen...



Bzw bei Problemzündungen (Kontakte) auch mal ein bissl spielen...



Umwickeln, längs den Zündkabel ranhalten usw...

Damit bekommt man eigentlich alles eingemessen...

[Werner Amort]

vor 50 Minuten schrieb Kreidlerheizer:

Hey super, ich werde mal einen Temperatursensor anschliessen und testen. Melde mich wenn es Neuigkeiten gibt



Wie gesagt der Arduino Code wird noch ein bissl Zuwendung brauchen.





[Kreidlerheizer]

vor 28 Minuten schrieb Werner Amort:

Wie gesagt der Arduino Code wird noch ein bissl Zuwendung brauchen.





Ich denke dass ich das hin bekomme. Vielen Dank!

[Phil Hill]

Moin zusammen.

Gestern haben wir mehrere Läufe getestet. Mit Temperatursensor im Krümmer.

Im seriellen Monitor kommen die Werte zur Temperatur an, nur in der Frickel.exe bekomme ich keine Temperaturkurve.

Der Rest läuft normal

Im "EGT"-Feld erschienen manchmal Werte.

Wo könnte der Fehler liegen?

Muss der Sensor direkt an den "Thermocouple" gelötet sein?

Momentan habe ich eine Verbindung per Bananenstecker gebastelt.



Danke schonmal



Phil









[Werner Amort]

Machen wir evtl per m weiter.



In welchen format schickst du die Temperatur?



Evtl hab ich auch die falsche exe hochgeladen...



Schick mir mal nen azszug vom seriellen monitor ...

[Phil Hill]

Die letzten 4 Stellen sind die Temperatur, aber das ist Dir wahrscheinlich klar…

Bearbeitet 1. Februar von Phil Hill

[Werner Amort]

Ich schau mirs an

Nicht dass du nur auserhalb der skala unterwegs bist





Ubergib mal einfach eine 800 oder so...

[Phil Hill]

Wie übergebe ich etwas? Sorry, echt null Plan von der Marterie.
