Servus miteinander,



hab derzeit leichte Abstimmungsprobleme bei meinem Si24, irgendwie immer zu fett, daher bin ich auf Lemarxon teile gestoßen (Lemarxon Schieber schon verbaut), die reduzierhülse von 24 auf 22mm klingt interessant, den zu erziehlende Effekt könnte man, meiner Meinung nach mit einen kleinen Venturi noch verstärken.

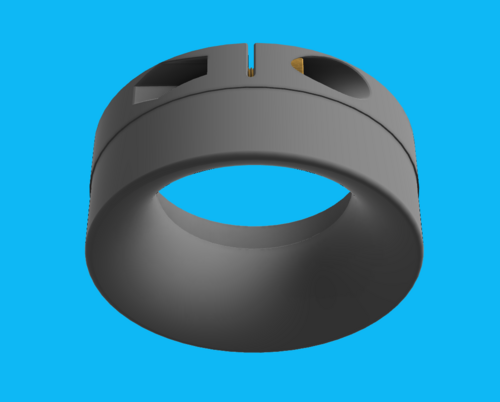

Daher mal den ersten Prototypen konstruiert, bin noch in der genauen Maßfindung.

Hat das schon mal jemand ausprobiert, bzw besteht überhaupt Interesse an diesem Thema?





[Scumandy]

Warum verbaut man bitte einen 24er Vergaser den man dann auf 22mm runter reduziert?

[energ85]

Wenn ein Si20 einfach schon am ende ist, der SI24 mehr leistung bringt aber immer nen ticken zu fett läuft 🙂



steht in der artikelbeschreibung in Kurzfassung auch auf sip…

[BerntStein]

wär mir neu, dass man Vergaser 10tel Millimeterweise auf nen Motor abstimmen muss.

und wenn er fett läuft, heisst das, dass er gut Unterdruck bzw. Strömung im Venturi hat.

Wenn er viieeeellll zu gross ist, gibts keinen Unterdruck im Venturi. dann isses zu mager selbst mit riesen Düsen.



Man kann viel 3D Drucken und viel texten. Merkt man immer mehr.

[AAAB507]

Am 27.8.2022 um 16:43 hat energ85 folgendes von sich gegeben:

die reduzierhülse von 24 auf 22mm klingt interessant, den zu erziehlende Effekt könnte man, meiner Meinung nach mit einen kleinen Venturi noch verstärken.

Das mit der Reduzierhülse wollte ich am originalen 200er auch gerne mal ausprobieren.

Die Kombination mit Trichter klingt sehr interessant.

Würde ich durchaus auch mal testen.



Am 27.8.2022 um 16:43 hat energ85 folgendes von sich gegeben:

Daher mal den ersten Prototypen konstruiert, bin noch in der genauen Maßfindung.

Hast du für den Radius vom Trichter irgendwelche Werte aus Tabellen oder eine Berechnungsformel genommen, oder eine Formel genutzt, oder ist das nur PI x Auge?

Ich denke, das macht nen ziemlichem Unterschied.

[energ85]



@AAAB507 kann dir die STL gern zur Verfügung stellen wenn ich fertig bin, für den Trichter habe ich den von Auer als Maßvorgabe genutzt

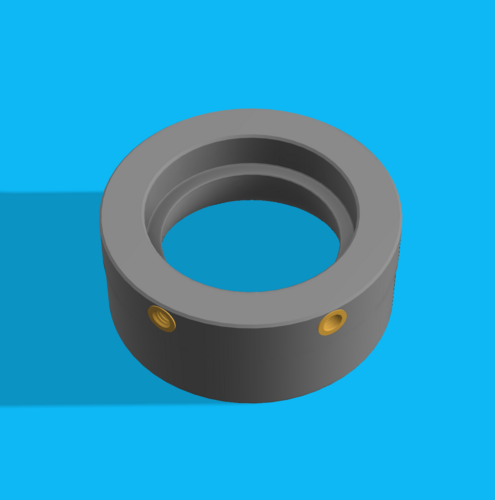

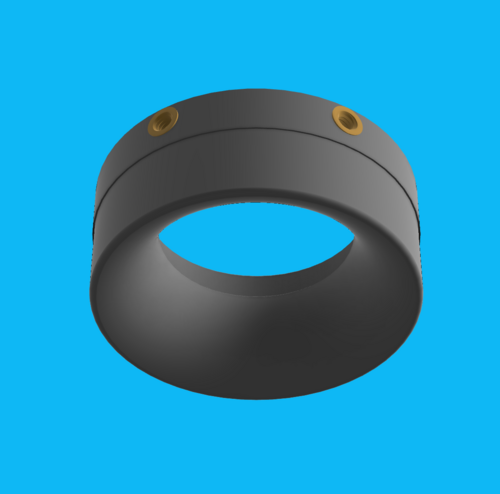

Fertig konstruiert, Datei hängt für interessierte dran und kann auf eigene Gefahr gedruckt werden in PETG oder besser in ASA :



SI24zuSi22.zip

Bearbeitet 30. August 2022 von energ85

[Elbratte]

Moin,

hab mal ne Frage. Zur Simulierung eines Schiebers ohne Cutout beim Si Vergaser wird gerne die ovale Öffnung über dem Schiebergestänge provisorisch verschlossen. Sowas könnte man aber ja auch dauerhaft machen, indem man ein 3D Plättchen drauflegt und über das rechte Luftfilterschraubenloch verschraubt. Am besten mit einem Kragen nach innen, so dass das nicht verrutschen/verdrehen kann. Geht natürlich nur mit Venturi, da sonst der Platz fehlt. Aber man könnte sich das Tauschen auf einen Schieber ohne Cutout sparen.

Hätte jemand Lust sich der Sache anzunehmen, der 3D Druck machen kann? Ich hätte Interesse und würde sowas auf jeden Fall kaufen.






Bearbeitet 30. August 2022 von Elbratte

[energ85]

@Elbratte vor kurzen erst gezeichnet, kann es dir gern drucken und schicken







[Elbratte]

Sehr cool. Danke. Lass mal per PM weitermachen zwecks Zahlung und Adresse

[BerntStein]

Bin ja ein Freund von Drucken.

Hier hätte ich n Stück von nem Gummiblock zurechtgemacht und ins Loch gestopft.

Da lohnt der Weg zum Briefkasten nicht ?

[Tanatos]

vor 16 Stunden hat Elbratte folgendes von sich gegeben:

Moin,

hab mal ne Frage. Zur Simulierung eines Schiebers ohne Cutout beim Si Vergaser wird gerne die ovale Öffnung über dem Schiebergestänge provisorisch verschlossen. Sowas könnte man aber ja auch dauerhaft machen, indem man ein 3D Plättchen drauflegt und über das rechte Luftfilterschraubenloch verschraubt. Am besten mit einem Kragen nach innen, so dass das nicht verrutschen/verdrehen kann. Geht natürlich nur mit Venturi, da sonst der Platz fehlt. Aber man könnte sich das Tauschen auf einen Schieber ohne Cutout sparen.

Hätte jemand Lust sich der Sache anzunehmen, der 3D Druck machen kann? Ich hätte Interesse und würde sowas auf jeden Fall kaufen.








oder nen Spacer für den Luftfilter inkl. Abdeckung?!

[athanasius]

Am 30.8.2022 um 19:13 hat BerntStein folgendes von sich gegeben:

Bin ja ein Freund von Drucken.

Hier hätte ich n Stück von nem Gummiblock zurechtgemacht und ins Loch gestopft.

Da lohnt der Weg zum Briefkasten nicht ?

Hab ich auch schon so gemacht. Alter Gummi aus der Kiste rein und fertig. Das muss kein Provisorium sein, das bleibt da auch ohne Kragen.

Bearbeitet 5. September 2022 von athanasius

[Pk_driver]

Am 1.2.2019 um 13:16 hat skinglouie folgendes von sich gegeben:

Ansauggeräuschdämpfer Keihin PWK35. Prusa PETG. Lässt sich schlecht kleben, aber mit Kabelbindern an der Trennstelle trotzdem verbinden.

Würdest du hier evtl. Die cad-Datei zur Verfügung stellen?

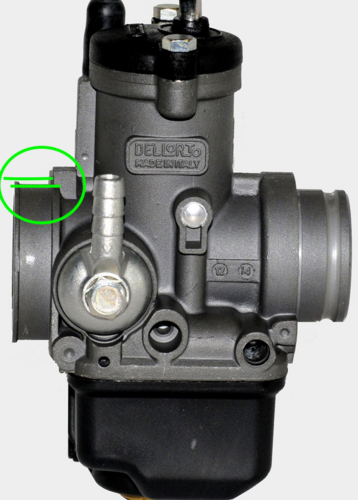

Würde den gerne auf einen dellorto phbh 30 adaptieren bzw umzeichen wollen





[Labelsucker]

Hab ein "Problem" mit PETG Druck.

Ich habe mir von Vesptech den SpecialTacho für Motogadget gedruckt. Leider bricht mir immer die "Nase" die im Lenker einhakt ab.



Gibt es was "flexibleres" als PETG. TPU mit 95Shore a ist wohl zu labbrig oder?





[zochen]

haltenase anders konstruieren?



[discotizer303]

vor 2 Stunden hat Labelsucker folgendes von sich gegeben:

Hab ein "Problem" mit PETG Druck.

Ich habe mir von Vesptech den SpecialTacho für Motogadget gedruckt. Leider bricht mir immer die "Nase" die im Lenker einhakt ab.



Gibt es was "flexibleres" als PETG. TPU mit 95Shore a ist wohl zu labbrig oder?





Bei TPU kommt es auf die Dicke des Bauteils an. Mit Shore 95 habe ich mir ein Reduktionsteil für verschiedene Ansaugdurchmesser gedruckt, der ist schon ziemlich "fest".

Die "Nase" kannst du nicht ein wenig umkonstruieren? Ich kenne das Bauteil leider nicht, um bessere Hilfe zu geben.

[Labelsucker]

Anbei mal zwei Fotos in denen man erkennen kann wie die "Nasen" aussehen.

Ggf. mehr so Stützen rein wie in der Mitte? Mal schauen ob ich das mit Fusion360 hin bekomme.

Edit: mir fällt ein dass mehr Stützen das Ganz ja noch mehr versteifen, verfahrene Situation





Bearbeitet 7. November 2022 von Labelsucker

[energ85]

Schon Probiert die "Nase" in mehrere Teile zu trennen, würde das mal in 3-4 Segmente aufteilen, dann wird das alle ein wenig flexibler

[dorkisbored]

Am 5.11.2022 um 12:00 hat Pk_driver folgendes von sich gegeben:

Würdest du hier evtl. Die cad-Datei zur Verfügung stellen?



Würde den gerne auf einen dellorto phbh 30 adaptieren bzw umzeichen wollen







Da hätte ich auch Interesse dran

[discotizer303]

vor 8 Stunden hat Labelsucker folgendes von sich gegeben:

Anbei mal zwei Fotos in denen man erkennen kann wie die "Nasen" aussehen.

Ggf. mehr so Stützen rein wie in der Mitte? Mal schauen ob ich das mit Fusion360 hin bekomme.

Edit: mir fällt ein dass mehr Stützen das Ganz ja noch mehr versteifen, verfahrene Situation





ich würde die Nasen auch eher dünner gestalten und/oder teilen, wie energ85 auch schon vorgeschlagen hat.

[zochen]

anbei ein Bild meiner Idee. Die Haken an langen Armen ansetzen. Damit hast du genug Elastizität in der Form. Vom Druck natürlich nicht so toll.

[energ85]

Am 7.11.2022 um 08:30 hat Labelsucker folgendes von sich gegeben:

Anbei mal zwei Fotos in denen man erkennen kann wie die "Nasen" aussehen.

Ggf. mehr so Stützen rein wie in der Mitte? Mal schauen ob ich das mit Fusion360 hin bekomme.

Edit: mir fällt ein dass mehr Stützen das Ganz ja noch mehr versteifen, verfahrene Situation







Dein Problem lösen können?

[Labelsucker]

Noch nicht, bin aktuell noch dran eine Schaltarmatur zu basteln für Taster ...



[discotizer303]

vor 2 Stunden hat Labelsucker folgendes von sich gegeben:

Noch nicht, bin aktuell noch dran eine Schaltarmatur zu basteln für Taster ...



gibt's die nicht schon bei Thingyverse?

[Labelsucker]

vor 27 Minuten hat discotizer303 folgendes von sich gegeben:

gibt's die nicht schon bei Thingyverse?



Ja in original hässlich. Ich bau um auf Taster mit Blinker und Fernlichtsteuerung. Da kommen keine originalen Kippschalter und dergleichen mehr rein.



Edit: ja ich hab nun mal in "English" dort gesucht.. stimmt gibts schon. Da hätte ich mir die Mühe Grundmodell zeichnen ja sparen können



Grüße

Bearbeitet 14. November 2022 von Labelsucker

[discotizer303]

vor 8 Minuten hat Labelsucker folgendes von sich gegeben:



Ja in original hässlich. Ich bau um auf Taster mit Blinker und Fernlichtsteuerung. Da kommen keine originalen Kippschalter und dergleichen mehr rein.



Edit: ja ich hab nun mal in "English" dort gesucht.. stimmt gibts schon. Da hätte ich mir die Mühe Grundmodell zeichnen ja sparen können



Grüße

das hättest du dir sparen können. Wie wahr. Und .stl-Modelle weiterentwickeln. bzw. zu verändern klappt mit dem Microsoft 3D Builder (kostenlos) ganz gut.

Funktioniert halt meist nur bei einfachen Konstruktionen. Könnte bei den Schalterdeckeln also durchaus klappen.

[Labelsucker]

Hab doch meines nehmen müssen, weil ich mit Fusion 360 arbeite (bin eh vollkommener Anfänger in 3D).

Dort kann man zwar auch wieder ändern, aber hat nicht so gut geklappt.

Nun hab ich mich auch ein wenig in solche .svg rein gefuchst. Sieht finde ich schon mal ganz ansehnlich aus.

Soll Blinker re/li, Umschalter Fern und Abblendlicht (mit einer Taste), Hupe, Kill und Menütaster für Motogagdet werden.





Schauen wir mal wie es gedruckt aussieht. Sehe ich dann heute nach der Spätschicht.



[energ85]

Bitte Foto einstellen, bin auf die Symbole gespannt

[Scumandy]

Da wird nicht mehr viel da sein, fürchte ich. Blinker werden schon gehn. Bin gespannt auf den Druck.

Bearbeitet 15. November 2022 von Scumandy

[energ85]

Das glaub ich auch, würde es dann mal probieren umgedreht zu drucken, dank der Funktion „glätten“ bekommt man dann auch echt verdammt gut oberflächen
