GSF Dyno - Leistungsdiagramm selbst gemacht...

[Motorhead]

gibts denn niemanden mehr, der sich mit dem gsfdyno + spannungsteiler ausseinandersetzt?

aktuell hab ich das problem, dass sich dieses gerät nach 5-7sekunden motorlauf einfach resettet - egal ob mit line in oder mic kabel! was hats denn da wieder???

[sutk4k]

Hab das gleiche Ding. Das hat aber nur ein MIC Eingang, kein Line-IN! Also brauchst du auch einen entsprechenden Spannungsteiler.

Bei mir funktioniert es. Einziges Problem wenn mans an USB klemmt und den Schalter auf off hat dann spinnt es rum.

[Motorhead]

bitte lesen, natürlich MIC IN am gerät, natürlich auch UMGELÖTET auf MIC schaltung - keine verbesserung.

aber danke.

ps: der odys recorder funktioniert dafür wenigstens problemlos!

Bearbeitet 17. September 2012 von Motorhead

[holle99]

Schau dir doch mal das Ausgangssignal deiner Schaltung mit Scope oder Audacity an.

Evtl übersteuert da was und daher spinnt dein Gerät.

Aus Sicherheitsgründen damit du dir deinen Input des PCs nicht killst vorher mal mit dem Messgerät die Pegelspitze messen bei "Line In" Schaltung sollte da 0,4 V nicht überschritten werden für Mic in sollte der Wert hier irgendwo stehen.

Evtl kann es auch ein EMV Problem sein, Hast du ne entstörte Kerze /Kerzenstecker ?

Bearbeitet 17. September 2012 von holle99

[sutk4k]

bitte lesen, natürlich MIC IN am gerät, natürlich auch UMGELÖTET auf MIC schaltung - keine verbesserung.

aber danke.

ps: der odys recorder funktioniert dafür wenigstens problemlos!

Der Akku ist aber schon voll oder?

[Motorhead]

mit der gleichen schaltung nehme ich mitn odys problemlos auf.

das ebay aufnahmegerät wiederum nimmt am line in-spannungsteiler vom kollegen und dessen vespa problemlos auf.

entstörte kerze hab ich keine....inwieweit brauch ich die, wenn ich das signal mitn spannungsteiler direkt am spannungsregler (ground und gelb) abgreife?

Bearbeitet 17. September 2012 von Motorhead

[sutk4k]

Schau dir doch mal das Ausgangssignal deiner Schaltung mit Scope oder Audacity an.

Evtl übersteuert da was und daher spinnt dein Gerät.

Aus Sicherheitsgründen damit du dir deinen Input des PCs nicht killst vorher mal mit dem Messgerät die Pegelspitze messen bei "Line In" Schaltung sollte da 0,4 V nicht überschritten werden für Mic in sollte der Wert hier irgendwo stehen.

Evtl kann es auch ein EMV Problem sein, Hast du ne entstörte Kerze /Kerzenstecker ?

Der Tip ist gut. Ich würde auch erstmal den Spannungsteiler mit 12V testen und sehen was hinten rauskommt. Hab ich auch so gemacht. Evtl. hilft dir auch eine Beschaltung mit Filter, zumindestens macht das die Auswertung deutlich einfacher.

[AK200]

kurze Frage:

habe mir einen neuen MP3 Player gekauft (Trakstor i.Beat joy 2.0) und einen neuen Spannungsteiler gebastelt, da beides kaputt war.

Um zu testen ob alles funktioniert habe ich heute einfach mal ne Kurve gefahren. Diese passt zwar vom Verlauf zu den alten, mir fehlen aber ziemlich genau zwei PS. Die alten Kurven bzw. Einstellungen hatte ich mit nem p4 abgeglichen und hatte je nach Wetter eine Treffgenauigkeit von +- 0,5 PS und max. 500u/min. Das alles mit Straßenmessungen!

Hat jem. die Erfahrung gemacht, dass bei neuem/anderem Player und Spannungsteiler an den Parametern gedreht werden muss?

Bearbeitet 30. September 2012 von AK200

[holle99]

Vergleich deine .wav Dateien mal mit Audacity oder stell die mal hier rein

[AK200]

da ich nicht weiß, was du mit "vergleichen in Audacitiy" meinst (ich benutzte das Programm auch immer zum zurechtschneiden), stelle ich die Dateien mal ein

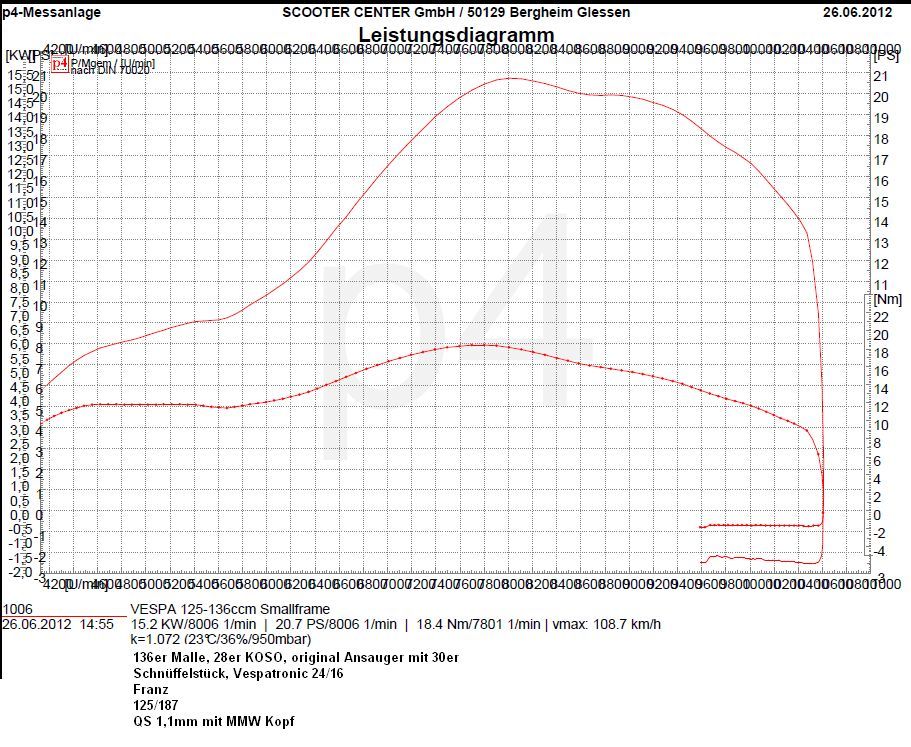

Die Datei "HD132" ist die alte, die deckt sich mit der p4 Messung ein paar Tage zuvor (beides im Juni)

Parameter: Gewicht 145; Cw 0,8; Stirn 0,75; Getriebe 7,099; Reifen 1,315; Filter 1,75; Signale 3 (Vespatronic)

Kann natürlich sein, dass der Motor aufgrund der wetterbedingt nicht mehr ganz passenden Bedüsung einfach weniger gedrückt hat. Da ich aber nie solch massive Abweichungen hatte würde ich das ganz gerne ausschließen

30.09.2012.wav

HD132.wav

30.09.2012.wav

HD132.wav

Bearbeitet 30. September 2012 von AK200

[holle99]

Der Line In deiner neuen Schaltung übersteuert

Im Audacity unter Ansicht kann mann den Hacken für Übersteuerung anzeigen setzen

Schätze du hast ein Problem mit dem Spannungsteiler

Am Line In sollten nicht mehr als 0,4 V anliegen.

evtl. liegt es auch am Audiopegel

Den kannst du auch mit Audacity nachträglich reduzieren (Hüllkurven)

Jedoch bekomme ich mit deinen Einstellungen selbst bei der HD 132.wav keine Kurve hin ohne den Radierer anzusetzen

[AK200]

moin holle, vielen Dank für den Input

die von Dir beschriebene Einstellung "Übersteuerung" kann ich in Audacity (version 1.2) nicht finden, ist aber glaube ich nicht so schlimm

Das der Spannungsteiler ein Problem hat kann schon sein, der wurde von einem Amateur (von mir) gelötet, der alte übrigens auch. Evtl. kann ich am neuen MP3 Player noch was an den Einstellungen (Empfindlichkeit) machen, mal sehen.

Den Radierer musste ich auch bisher immer ansetzten, da ich das Drehzahlband meines Motors aber kenne, kann man die "richtige" Kurve recht einfach identifizieren

[holle99]

Hallo AK 200

Ich nutze Audacity 1.3.14 da kann der "Haken" unter "Ansicht" entsprechend gesetzt werden.

Mit dem Hülkurvenbutton kannst du den Pegel auch reduzieren

Probiere mal diese Datei aus

Hab den Pegel mal reduziert

gruß Stefan

test 30.09.2012.wav

test 30.09.2012.wav

[AK200]

den Hülkurvenbutton hat meine Version auch, da kommt ja dann das bei raus wie von Dir angehangen!

Wenn ich die von Dir veränderte .wav im Dyno eingebe muss ich aber genausoviel radieren wie zuvor, und die Kurven sind auch 1 zu 1 indentisch

Grundsätzlich finde ich das Radieren nicht schlimm, wenn es sich aber vermeiden ließe um so besser.

[hausi]

.

Bearbeitet 7. Oktober 2012 von hausi

[Armand]

Moin,

gerade die ersten Versuche mit Spannungsteiler und Odys S-11 gemacht...

Was hab ich falsch gemacht, dass so eine Kurve entsteht???

So sieht die mit AUdacity nach WAV konvertierte Datei eingeladen aus:


So sieht sie dann ausgeschnitten an der Stelle zum Radieren aus (eigentlich ok):


So sieht die Kurve aus:





Bearbeitet 1. Dezember 2012 von Armand

[Motorhead]

anbei, wie das ganze bei mir mit dem ODYS S11 und spannungsteilerkabel LINE IN so funktioniert.

das spannungsteilerkabel ist mit einem 2.5mm stereoklinkenstecker verbunden, wo aber nur ein kanal an die dynoplatine verlötet ist.

spannungsteiler mit stecker, weil jede meiner reusen so einen eingelötet hat (und zwar an die masse bzw die geregelte spannung vom spannungsregler). adapterstecker für fremdreusen vorhanden

der stecker an einen meiner fahrzeuge:

hier die MP3 datei direkt vom usb stick, im adobe audition geöffnet. hier sieht man 3 läufe und dazwischen den gefahrenen rückweg, da ich immer von der gleichen stelle starte! gut erkennbar auch, das der nicht angeschlossene kanal störgeräusche oder sowas aufgenommen hat.

daher lösche ich nun den unteren kanal, damit die störgeräusche weg sind

dann noch für jeden lauf beschneiden, sprich das wirklich nur das rausbeschleunigen des bei mir 2. ganges zu hören ist - unbedingt auch vorm auskuppeln wegschneiden, falls ihr sowas beim lauf macht.

danach noch im richtigen format fürn gsf dyno abgespeichert:

und ab damit in den gsf dyno, nachdem man seine werte richtig eingegeben hat. im gsf dyno muss ich NICHTS mehr radieren, oder beschneiden oder auch sonst was! einfach weiter klicken und das ganze für die anderen zweimal ausdrehen wiederholen. je genauer die kurven letztlich am dyno dann zusammenliegen, desto besser habt ihr auf gleiche bedingungen, gute vergaserabstimmung usw geachtet.

so, das wärs von meiner seite - gutes gelingen!

Bearbeitet 1. Dezember 2012 von Motorhead

[Motorhead]

wurde auch zeit, dass das hier mal jemand geil findet!

[bastler81]

suuuupaaaa bin grad am lesen.............

[Tom Turbo]

Im Gegensatz zu Motorhead mach ich ja das ganze wav-File im GSF-Dyno auf, d.h. bei mir sind dann z.b. 4 Läufe im GSF-Dyno Wav-Editor zu sehen.

Die schlußendlich berechneten Kurven für ein und denselben Lauf können allerdings doch recht unterschiedlich ausschauen - das ist offenbar stark abhängig vom gewählten Ausschnitt im Wave-Editor.

Ich Versuche also immer, den Ausschnitt bei der gleichen Drehzahl zu beginnen und immer gleich groß zu wählen.

Wie macht Ihr das also, um im GSF-Dyno möglichst vergleichbare und reproduzierbare Ergebnisse zu erzeugen?

Alle so wie Motorhead - also das Wave-File schon vorher passend beschneiden?

[sic]

Ist glaube ich eine Frage der Gewohnheit bzw. mit welchem Werkzeug du lieber arbeitest. Ich persönlich beschneide und sortiere die Läufe auch im Vorfeld. Und auch das mit der Vergleichbarkeit kann ich bestätigen. Je ähnlicher die Files beschaffen sind, desto besser die Vergleichbarkeit. Das liegt aber weniger an den Files selbst, sondern an der Glättung (Filter) der Kurve im GSF Dyno.

[Motofreak]

Ich habe die beiden Theards zum Gsf Dyno nun großteils durchgelesen und finde es wirklich klasse, dass es als Freeware angeboten wird.



Ist es möglich mit einem Drehzahlsignal und einem Tachosignal auch Motoren mit Varioantrieb zu messen ?

Bislang habe ich immer nur blockierte Messungen gemacht.

[Basti85]

Gibt es eine bauanleitung zum dyno mit einer teilliste für Idioten?

[EyS]

Auch wenn die Frage nicht so recht hier reinpasst, vielleicht weiß jemand Rat.



Hab das Mikrophon aus meinem MP3 Player gelötet und daran den Spannungsteiler angeschlossen. Leider hängt sich der MP3 player ohne Mikro auf, wenn man auf Aufnahme schaltet, wahrscheinlich initiert der dann falsch. Am Mikro liegen die typischen 1,5V an, wenn der am Player noch dran ist. Auch wenn ich das am Mopped anschließe, hägt das Teil. Weiß da wer was? Hab die Schaltung für Mic-In zusammengelötet, auf die Polarität vom Mikro habe ich geachtet und richtig übernommen.

Bearbeitet 25. April 2013 von Mr.Schmidt

[holle99]

evtl. wird der Eingang übersteuert häng doch mal nen größeren Vorwiderstand ein

[joe:V]

Ich hab jetzt die Steuerung vom Holle über ne USB-Karte laufen lassen.



Funktioniert genauso - Das Signal ist aber genauso "schwach" wie wenn ich es direkt über die interene Soundkarte laufen lasse.





Wirklich tolle Arbeit Holle!!!!

[oliam]

ich hab grad das erste mal messungen mit dem gsf dyno gemacht.

und wollt mal fragen was die erfahrung von euch bezüglich meiner einstellungen sagt.

die karre habe ich heute halbwegs abgestimmt. perfekt leuft sie noch nicht aber immerhin.



kann jemand aus erfahrung sagen ob ich die werte richtig eingegeben habe?

ich bin 176cm und wiege 75kg. also ne halbschlanke figur und die vespa ist eine v50.

ist der CW wert mit 0,5 da richtig angenommen?



und kennt jemand den reifenumfang von einem schwalbe paceman in 3.00-10? ich habe jetzt den conti reifen aus der tabelle in 3.00-10 genommen um ein ähnlichen wert zu haben.



und kann man aus dem diagramm die schlechten messungen löschen? wenn man sie ausblendet sind sie ja noch im mittelwert mit eingerechnet.

ansonsten bin ich schonmal ganz zufrieden für meinen ersten "großen" motor und die erste richtige abstimmungsfahrt.

die minderleistung in niedrigen drehzahlen ist wohl darauf zurück zuführen dass ich den übergang von standgas bzw wenig gas zu vollgas nicht eingestellt kriege. sie verschluckt sich erstmal und dreht langsam hoch bevor sie dann richtig hochdreht. da muss ich nochmal ran auch wenn ich keine ahnung habe woran das liegt. die nadel hab ich schon in allen möglichen positionen gehabt.





ps. wieso sind die bilder denn nur zum download hier und nicht gleich sichtbar?





Bearbeitet 27. April 2013 von oliam

[Innocenti-71]

@Oli: nur jpegs werden hier direkt angezeigt.

Frage in die.Runds: die Übersetzungsberechnung geht bei uns immer wieder mal.schief, die.Dateien sind ok aber manchmal gibts die Fehlermeldung NaN.

Bei der nächsten Messung mit anderem Fzg. gehts dann wieder....

Tipps???

PS: Tippfehler sind Smartphone bedingt.

[schlu]

zeichnet einer von euch mit spannungsteiler über ein digitales diktiergerät auf? hatte das erst über´s handy geplant, dann müsste ich bei meinem spannungsteiler noch den 3 pol. klinkenstecker durch einen 4 poligen ersätzen. wenn ich den 3 poligen ins handy stecke sagt es immer kopfhörer und nicht headset angeschlossen.

[GandisGarage]

Ja ich funzt problemlos, hab so'n billigteil um 30 Euro
