A.C.M.A. V55 - eine Restaurierungsgeschichte

[creutzfeld666]

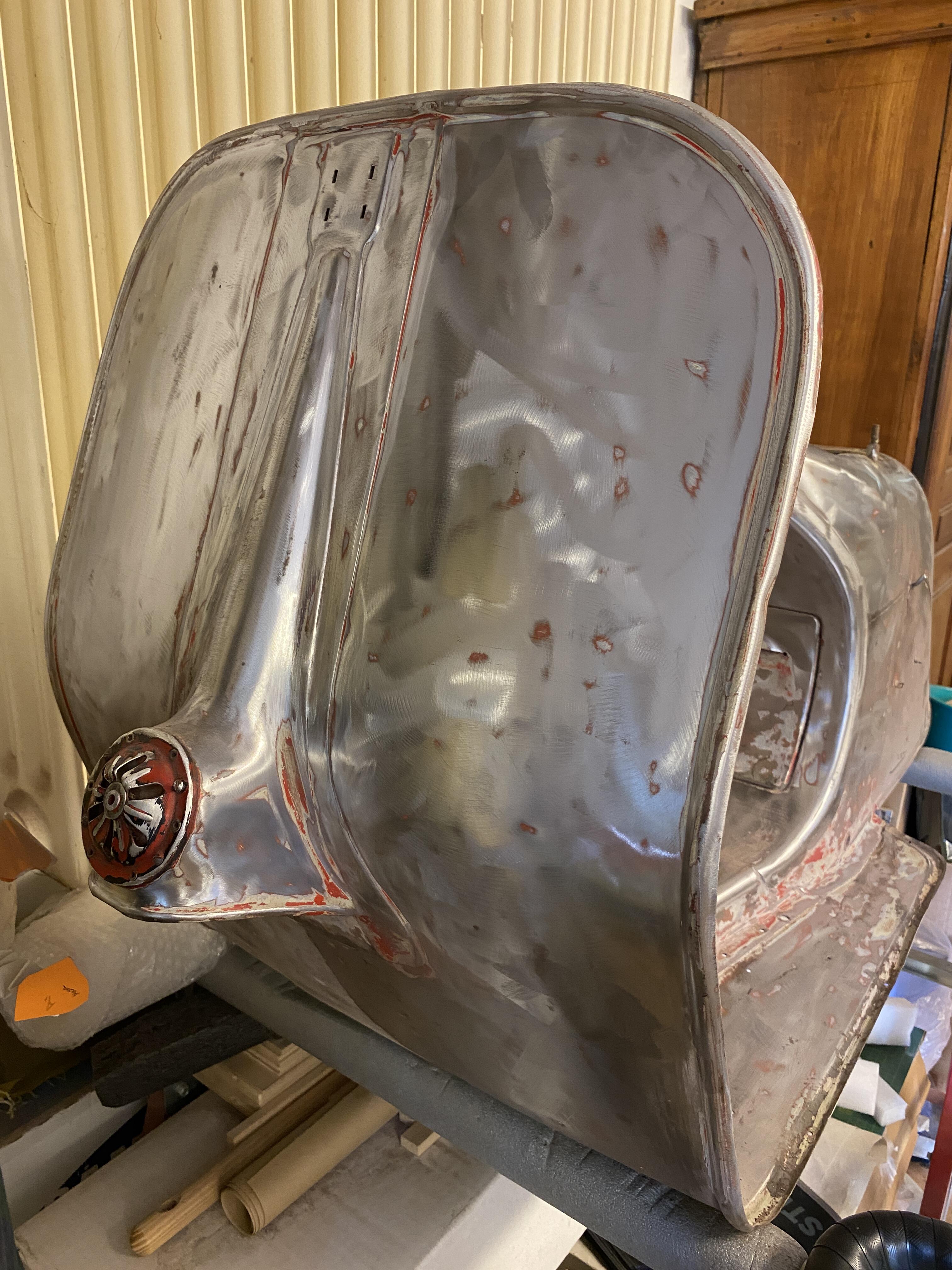

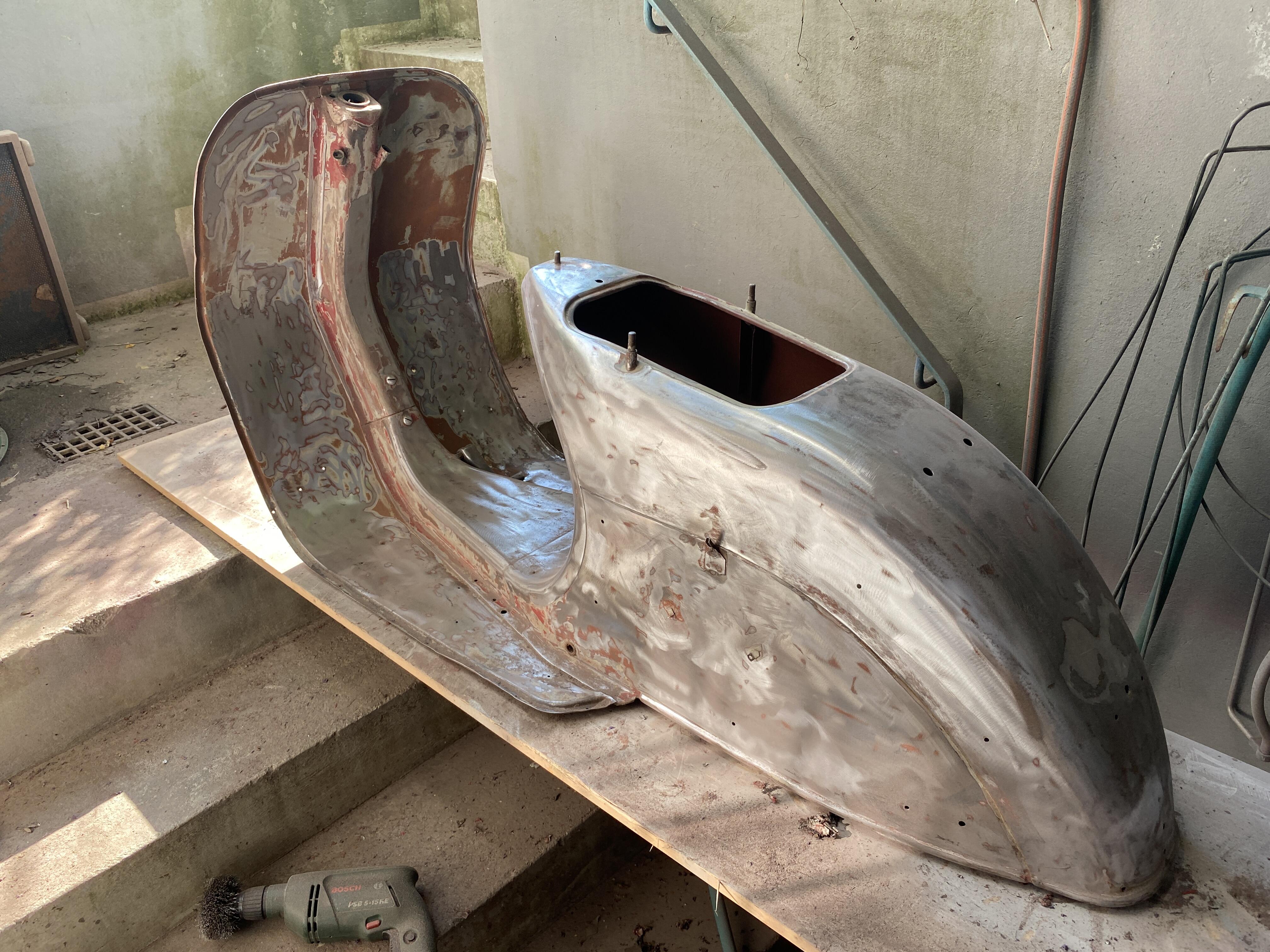

Moin

Die längeren Bolzen habe ich eingeschweißt. Der Rest passte ...

[Matthias62]

es geht ein bisschen weiter



Lange Bolzen, 5mm Distanzscheiben und ab dafür - Danke an "Alf" für die Schweisserei





Die guten Distanzscheiben







So muss das aussehen - perfekt





auch an der Innenseite ist jetzt ausreichend "Luft" und die Trommel sitzt satt.



[Matthias62]

Frage an die Gelehrten ..... gibt es irgend wo eine Liste der Drehmomente für die Schrauben und Muttern der frühen Vespen? PX und Konsorten kein Thema, aber für das richtige Altblech habe ich wenig Verwertbares gefunden.



So z.B. Mutter an der Vorderachse. Diese hält ja das Lager im Zaum - man kann die richtig volldonnern, dann ist das Lager aber gestresst und das Vorderrad dreht sich "schwer" und ich bin gestresst. Die Mutter hat einen "Ring", welcher auf den inneren Ring des Lagers greift. Eigentlich reicht ja handfest, weil über die Mutter kommt die ebenfalls geschraubte Abdeckkappe mit großer U-Scheibe.



Wieviel Drehmoment legt Ihr da auf?





der "Ring" an der Mutter





Wieviel nm ?



[Wavler]

https://wiki.germanscooterforum.de/index.php/Anzugsmomente_Vespa_Wideframe



Und wenn ich dort nichts gefunden habe, hab ich mich an den späteren Modellen orientiert, Sprint ist da ja ähnlich:

https://wiki.germanscooterforum.de/index.php/Anzugsmomente_Vespa_Largeframe

Mutter d. Vorderradachse

50 - 55 Nm

Bearbeitet vor 23 Stunden von Wavler

[timo123]

hier stand quatsch .

Bearbeitet vor 22 Stunden von timo123

[Matthias62]

  vor 23 Stunden schrieb Wavler:

https://wiki.germanscooterforum.de/index.php/Anzugsmomente_Vespa_Wideframe



Und wenn ich dort nichts gefunden habe, hab ich mich an den späteren Modellen orientiert, Sprint ist da ja ähnlich:

https://wiki.germanscooterforum.de/index.php/Anzugsmomente_Vespa_Largeframe

Mutter d. Vorderradachse

50 - 55 Nm

Aufklappen

Hab Dank 👍 bei 55nm ist das Rad blockiert - irgendwas „stimmt mit Hasi nicht“

[Matthias62]



  vor 23 Stunden schrieb Wavler:

https://wiki.germanscooterforum.de/index.php/Anzugsmomente_Vespa_Wideframe



Und wenn ich dort nichts gefunden habe, hab ich mich an den späteren Modellen orientiert, Sprint ist da ja ähnlich:

https://wiki.germanscooterforum.de/index.php/Anzugsmomente_Vespa_Largeframe

Mutter d. Vorderradachse

50 - 55 Nm

Aufklappen

Hab Dank 👍 bei 55nm ist das Rad blockiert - irgendwas „stimmt mit Hasi nicht“ - ich denke mal das Lager hat es hinter sich



[Wavler]

Sind alle Teile drinnen? Bei der Sprint hab ich so ne Buchse versemmelt und dann passte das auch nicht. Keine Ahnung was bei Acma alles rein muss.

[dirchsen]

Bei der Rally kommt zB zuerst ein Distanzring auf die Achse auf die Seite der Tachoschnecke bevor die Achse ins oben gezeigte äußere Lager gezogen wird. Schraubt mans ohne den Ring blockiert man beim Festziehen die Trommel an der Grundplatte.



Hat die Acma evtl auch sowas in der Art?





d.

[Wavler]

  vor 17 Stunden schrieb dirchsen:

Bei der Rally kommt zB zuerst ein Distanzring auf die Achse auf die Seite der Tachoschnecke bevor die Achse ins oben gezeigte äußere Lager gezogen wird. Schraubt mans ohne den Ring blockiert man beim Festziehen die Trommel an der Grundplatte.

Aufklappen

Sprint genauso... meinen hab ich wahrscheinlich mit dem Altfett der Welle entsorgt

[Wavler]

Beim SIP in den Explos ist eine Pos. 38... leider nicht anklickbar, bzw. nicht lieferbar. Frag mal deine ACMA Experten im Club.

[Jabob]

Moin Matthias,



ich stand vor Kurzem vor der gleichen Frage und habe den Gelehrten Enderle zur Rate gezogen. Dieser teilte mir (wenn mich mein Gedächtnis nicht täuscht) mit, dass die Mutter 50 Nm bekommt. Im Anschluss kriegt die Achse eins mit dem (Schon)Hammer, damit sie dann auf der Seite wo sie sich drehen soll frei(er) läuft. Wenn alles ordnungsgemäß eingebaut ist, kannst Du die Achse radseitig bewegen. Nicht wundern, die Achse wird nicht super freiläufig sein.



Falls ich unrecht haben sollte, bitte a) um Verzeihung und b) um Korrektur Hr. @ACMAVespistico

[GelbStich]

  vor 17 Stunden schrieb dirchsen:

Hat die Acma evtl auch sowas in der Art?

Aufklappen

Ja, Vespa, Motovespa, Acma, ob 8" oder 10" die Distanzscheibe ist gleich





  vor 21 Stunden schrieb Matthias62:

bei 55nm ist das Rad blockiert - irgendwas „stimmt mit Hasi nicht“

Aufklappen

Distanzring fehlt = Achse verspannt sich, Lager blockiert

55Nm ohne Distanzring = grenzwertig, idealerweise Lager einmal neu



Hier bei 4:10 mal schauen:

https://www.youtube.com/watch?v=l03mYumQdCk&t=236s



Oder hier die Nummer 43 auf der Explosionszeichnung:
https://www.myscooterama.com/vespa-acma-1957/chassis/fourche-cables-et-gaines.html#product43







[Matthias62]

  vor 12 Stunden schrieb GelbStich:

Ja, Vespa, Motovespa, Acma, ob 8" oder 10" die Distanzscheibe ist gleich





Distanzring fehlt = Achse verspannt sich, Lager blockiert

55Nm ohne Distanzring = grenzwertig, idealerweise Lager einmal neu



Hier bei 4:10 mal schauen:

https://www.youtube.com/watch?v=l03mYumQdCk&t=236s



Oder hier die Nummer 43 auf der Explosionszeichnung:
https://www.myscooterama.com/vespa-acma-1957/chassis/fourche-cables-et-gaines.html#product43







Aufklappen



War die Distanzscheibe  alles nochmals gesetzt und Voilá alles fein. Das Rad dreht sich ohne Rauschen, denke aber ich werde in neue Lager investieren - nicht zur Strafe nur zur Übung.



Ich habe die Mistsau erst beim Ausleuchten des Achsgehäuses gesehen. Meine Flüche sind nicht veröffentlichbar - wo ich das Ding gfesehen habe, hatte ich ein DejaVu mit der Spanierin, da wars gleich.
