Catia Zeichnung

[weellee]

Hat irgend jemand eine 3 D Zeichnung von einem Malossi 136 Zylinder oder überhaupt einem Zylinder.

Ziel ist es einen neuen Zylinder zu erschaffen.

[gertax]

ich mach dir eine, kein Thema Aber erzähl doch erst mal was du dann damit machen willst dass nachher ein Zylinder dabei rauskommt und wieviel der dann kosten würde?

[weellee]

Ziel ist es einen Zlinder zu konstruieren der dem Stand der Technik entspricht, d.h. mit Außlasssteuerung und einem anständigem Einlass. Ohne das dieser große Aufwand, wie z.B. beim Aufbau von Aprillia Zylindern betrieben werden muß.

Falls jemand schon eine Zeichnung hat kann mann diese Umzeichnen, spart halt ein wenig Zeit.

Dann muß man mal schauen ob es zu reaiesieren ist so was Gießen zu lassen.

[StahlFix]

Referenzen ??

Ich zeichne "erst" seit ca 8 Jahren am Rechner, aber so ein paar Überströme etc sind nich mal eben aus dem Bauch geschnitzt.

Schon mal nen gescheiten Ansaugstutzen gezeichnet/gegossen/gefräst ??

Greetz,

Armin

[gravedigger]

ich verwette meinen pimmel , dass sogar malossi nur 2D zeichnungen von den "alten" zylindern hat.

PS: wer hat eine catia workstation zuhause um einen malozzizylinder zu zeichnen?

Bearbeitet 11. September 2004 von gravedigger

[Olli ETS]

Ohne mich da jetzt groß einmischen zu wollen, aber um eine Kostenvoranschlag von einer Giesserei zu erhalten (für den groben Kostenrahmen) reicht auch ein normaler Malossi "in echt" als Muster.

Spätestens dann wenn es um die Kosten für die Erstellung der Gussformen und der Mindestabnahmemenge wirst Du Dich erstmal hinsetzen müssen.

Denke wir sprechen hier über einen regulär gegossenen Zylinder, da Du sicher an den Wiederverkauf denkst?

Desweiteren:

- Zylindermaterial? Alu oder GG?

- Auslasssteuerung bei einem Smallframe AC Zylinder halte ich auch für schwierig zu realisieren.

- Was spricht gegen die Standard Malossi Membrane, Breite ist eh durch die Stehbolzen begrenzt. Sondermembranen treiben die Kosten hoch!

- Was für einen Kolben willst Du verwenden, wenn nicht Malossi - ist eine Alternative erhältlich?

- Warum nicht den Aprilia Zylinder als Basis verwenden und auf AC "umrüsten"?

Gruß Olli

[gertax]

würde auch sagen dass weellee zuerst mal mit nem Zylinder bei paar Giessereien hausieren geht. Sollte die Sache dann nach dem Kostenvoranschlag oder aus anderen Gründen danach nicht eh gegessen sein (wie schon bei vielen Projekten zuvor) finden sich hier garantiert ein ganzer Haufen Leute die mit vollem Einsatz mitmachen würden.

PS: Graugusszylinder gibts schon genug für Smallframes, Alu regiert!

[V5B3T]

das hät schon was. ein echter "tuning" zylinder für smallframes.

man könnte auch die sst polinis wieder aufleben lassen. wenn genug leute wären, würde sich die polini vieleicht für ne kleinserei bereitstellen. gussformen und alles müssten ja vorhanden sein. :love: :love:

und wenns nichts ist wars wenigstens ein schöner traum :love:

[Claas]

Moin!!

Gestattet mir unwissenden eine Frage,

was sind oder waren sst Polinis?

Hab ich leider noch nix von gehört, obwohl ich seit 1992 dabei bin!

Claas :o))

[MadMox]

Fremdzylinder

SST-Topic

Bearbeitet 12. September 2004 von MadMox

[Claas]

Achso!!

Dachte ich hätte was nicht mitbekommen.

Danke!!

Claas :o))

[mane]

"Träumermodus-an"

GSF-Small Frame Zylinder :love: :love:

"Träumermodus-aus"

[Werner Amort]

oje die zwei südtiroler werden größenwahnsinnig

[Crusher]

GSF-Smalllframe-Fremdzylinder-Topic

Bearbeitet 13. September 2004 von Crusher

[Willi]

PS: wer hat eine catia workstation zuhause um einen malozzizylinder zu zeichnen?

catia v5 läuft erstaunlicherweise auf relativ alten rechnern, vorausgesetzt man hat bei der grafikkarte und beim arbeitsspeicher nicht allzu sehr gespart. bei einem zylinder halten sich ja nun auch die anzahl der teile schwer in grenzen und somit lässt sich das technisch auch zuhause machen, vorausgesetzt man hat die software, was dann bei den preisen eher unwarscheinlich ist, es seí denn jemand verabscheut raubkopiererei nicht so sehr wie er sollte.

[StahlFix]

Warum Catia ?

Is doch Out !

Solid Works rules ...

Sind zwar nich viele Teile.....so ein Zylinder....aber lal doch mal einer eben die Überströme....so mit definierter Bauchigkeit.....

Greetz,

Armin

[V5B3T]

GSF-Smalllframe-Fremdzylinder-Topic

hab mir das topic mal durchgelesen.

was iss den daraus geworden? hat ein ziemlich abrubtes ende und hab auch mit der suche nichts mehr gefunden.

wär ja ganz interesant

[gertax]

is natürlich nix geworden, leider nich ganz so einfach mal eben nen zylinder zu bauen, leider...

Darum fänd ichs gut wenn sich der weellee man wieder zu Wort melden würde um abzuklären wie er denn gedenkt weiter verfahren zu wollen (oder ob er sogar schon fleissig dabei ist Giessereien abzuklappern) bevor das Topic hier bei den meisten unter "hoffnungslose Fälle" abgehakt wird

[Klingelkasper]

...

Bearbeitet 11. März 2005 von Klingelkasper

[solo]

klingelkasper:

Das mit einem Styromodell ist ja interressant! Was nimmt man für nen Aluguß für ein Stryropor. Das weiße Polystyrol?

Ich brauch noch nen Ansaugstutzen für mein SST-Projekt und eine Form sollte aus Styropor machbar sein.

Wenn man beim Verkleben der einzelnen Styroporelemente auf einige Besonderheiten achtet und die Sache gießgerecht gestaltet, sollte so auf recht einfachem Wege ein Prototyp hinzubekommen sein.

Auf welche Besonderheiten müssen geachtet werden?

Kann man die einzelnen "Bauteile" verleimen, oder wird ein spezieller Klebstoff benötigt?

der neugierige solo

Bearbeitet 14. September 2004 von solo

[Klingelkasper]

...

Bearbeitet 11. März 2005 von Klingelkasper

[solo]

danke, für die info!

Styrocut hab ich zu hause,.. werde am Wochenende mal ein bischen an ner verlorenen Form basteln.

[matzewutzi]

Hallo

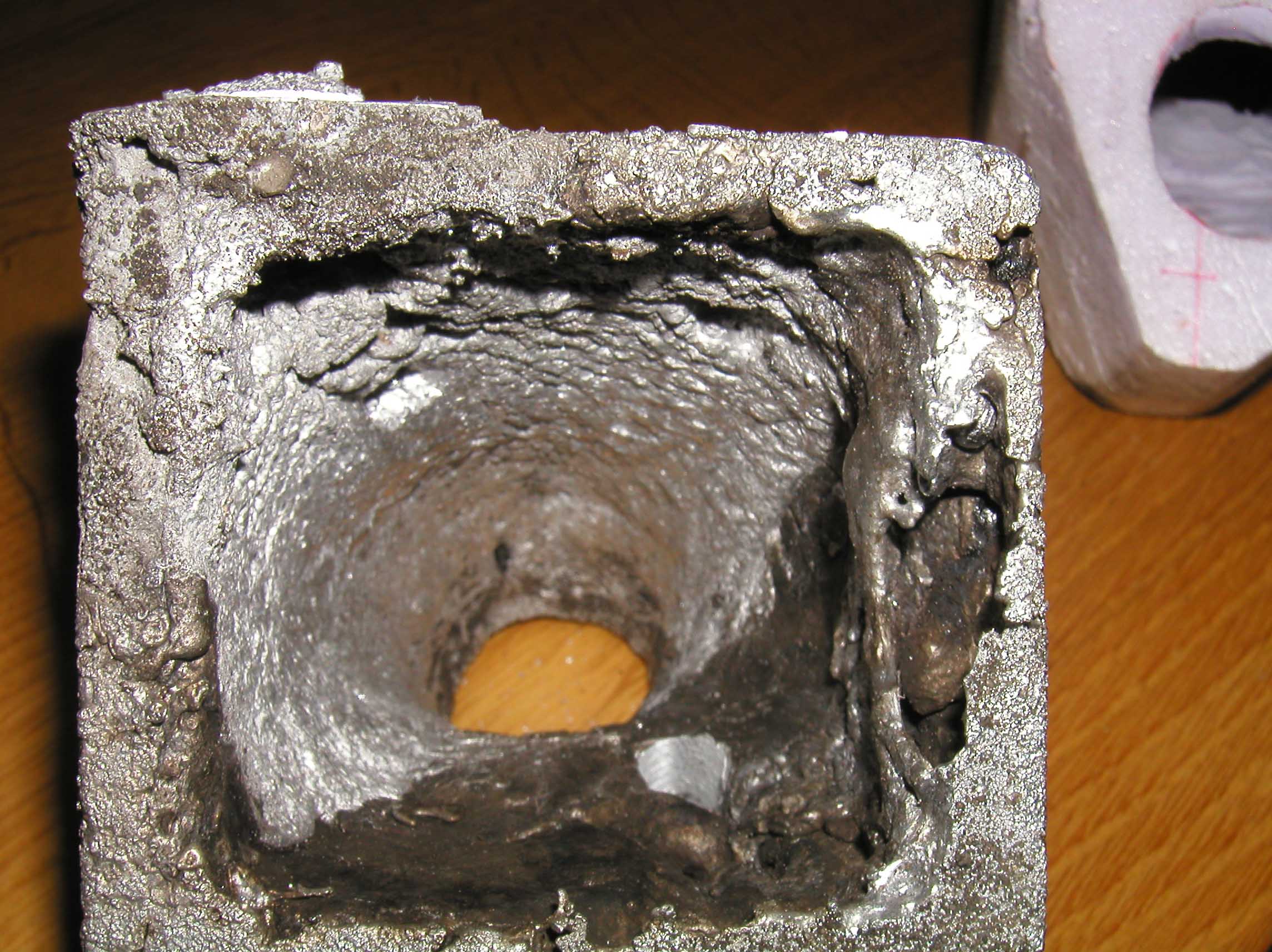

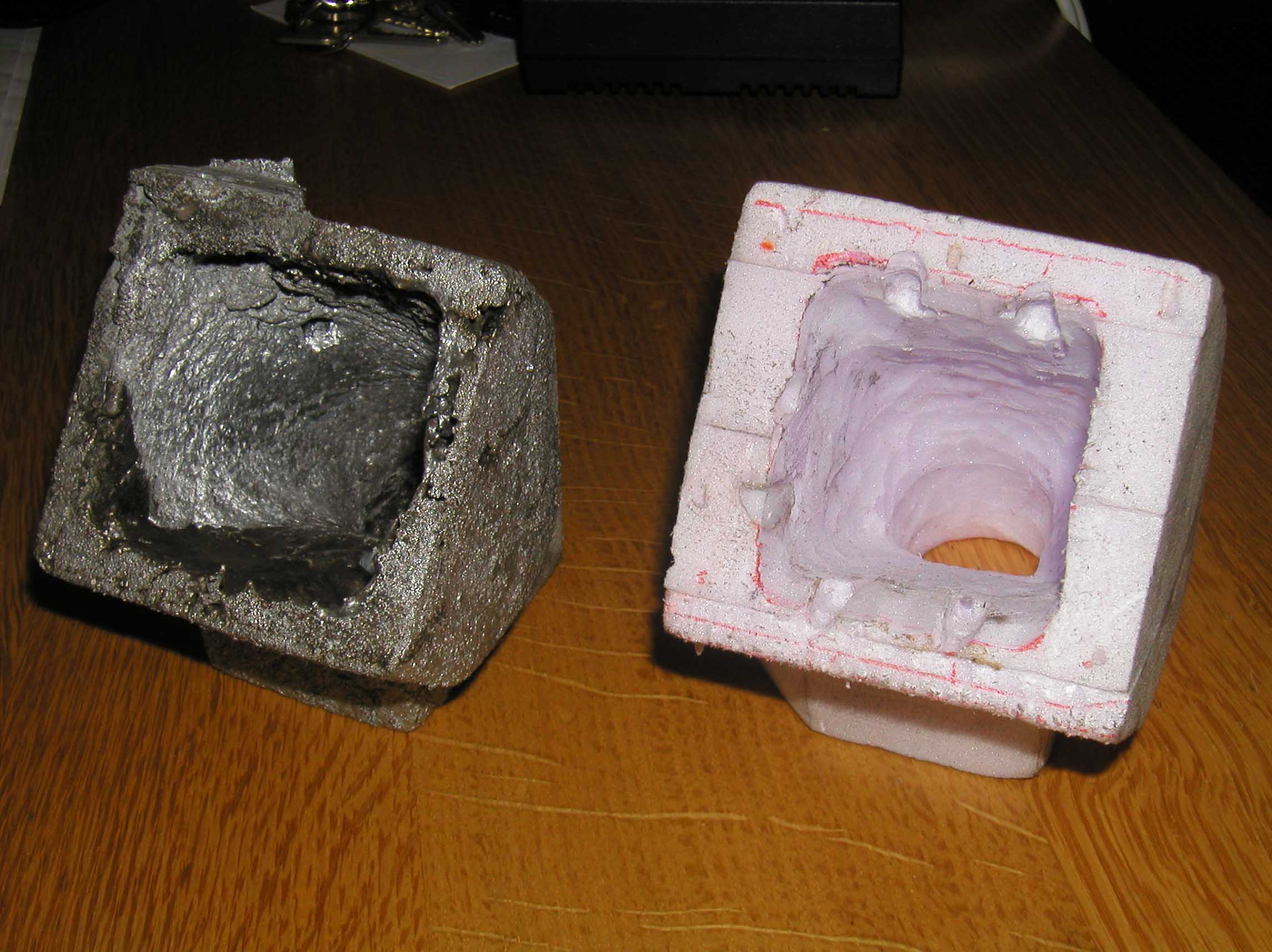

Ich hab auch mal versucht einen Ansaugstuzen selbst zu gießen. ICh hab den aus Styrodur gemacht, dann einen alte Alufege im Kachelofen geschmolzen und dann gegossen.



Irgendwie hab ich das Model aber nicht richtig entlüftet bekommen. Und die Wandstärke war wohl auch ein bischen dick

Mfg mathias

Bearbeitet 14. September 2004 von matzewutzi

[gertax]

is doch ok! Sieht ja schon besser aus als zirriguss!

ps weeelllleeee, sag mal was!

[Klingelkasper]

...

Bearbeitet 11. März 2005 von Klingelkasper

[solo]

@klingelkasper:

Ich hab bei meinem Projekt aus Platzgründen eigentlich schon verloren, deshalb wird das verlorene Modell eine "verlorene" Form bekommen,.

Hast du schon mal was gegossen, bzw. gießen lassen..? Bin immer noch neugierig!

[pxwasti200]

Warum Catia ?

Is doch Out !

[...]

Sind zwar nich viele Teile.....so ein Zylinder....aber lal doch mal einer eben die Überströme....so mit definierter Bauchigkeit.....

Das geht schon...was nicht mit Solids geht, geht mit Flächen...ein großer Bayrischer Automobil- und Motorradhersteller frickelt nur mit V4 :puke: und V5 :love: ... V5 ist in Flächen schon ganz fit...

Und V5 soll auch ganz gut auf PC laufen hab ich gehört... :wasntme:

"Click OK to terminate" Sebastian

[++Hardy++]

Wenn nochmal jemand selber schmelzen und gießen möchte, bitte nochmal nachfragen, gibt da noch so ein paar Tricks und Kniffe .

@Klingelkasper

Na wenn das so ist bitte net böse sein für offtopic ! Habe vor mir einen Ansaugstutzen zu gießen ( denk ich mal weil weiß nicht wie anders) ! Für einen 136 Malossi direkt ! Könntest du mir ein par Links geben oder nähere Infos zu schicken wie ich da am besten rangehe ?

Aluminium kann ich soviel haben wie ich will wohl nur Abfälle aber denke das is ja nicht so schlimm ! Wie gehe ich am besten vor ?

THX

Hardy

[StahlFix]

Auch eigentlich offtopic.....aber für die Angehenden Alugiesser....

Ich arbeite in so nem Club die sowas machen. Wer also was dazu braucht (Formsand, Schlichte, Kernkleber, Feuerfestmaterial, Salz (zumDesoxidieren gegen die fiesen Blässchen) und und und kann sich wenn ers wirklich ernst meint melden. Auch haben wir die eine oder andere Tonne Alubarren aufm Hof.

Soul Sucks hat das mit dem Ansaugstutzen übrigens mal hinbekommen, haut den mal an, der hat praktische Erfahrung am "Grill".

Greetz,

Armin

[++Hardy++]

@Stahlfix

Das würde mich auf jedenfall interessieren ! Ich muss mir nur noch klar werden welches Membrane ich mir besorgen will und so weiter ! Ich werd mich auf jeden Fall deswegen nochmal melden !

Habe mir den Von Soul Sucks auf seiner HP auch schon angeschaut und denke das wäre die Richtung in die ich gehen möchte !

Außerdem Alu gießen im allgemeinen is ja mal etwas sehr schönes :love: was man damit alles machen kann !

THX

HARDY
