Bilder von Schaltrohr mit Löchern für Blinkerschalter

[albert]

Da ich meine ET3 legal mit mehr als 125ccm bewegen will, muss ich Lenkerendenblinker nachrüsten. Dazu will ich den original Blinkerschalter der PV verbauen und muß dafür halt entsprechende Löcher in das Schaltrohr bohren. Als Anhaltspunkt bräuchte ich Detailfotos (ohne montierten Blinkerschalter) von einem Schaltrohr wo diese Löcher schon original drin sind. Den Blinkerschalter habe ich schon hier liegen.

Evtl. bin ich auch an einem Kauf eines Schaltrohres mit originalen Löchern für den Blinkerschalter interessiert.

Bilder bitte hier reinstellen, oder an [email protected] mailen.

albert

[PolePosition]

Da springe ich doch gleich mit auf den Zug.... Bitte auch an [email protected]

Danke

[kriegy]

ich hätte ein schaltrohr und würd das gegen teile tauschen, aber auch gegen kohle abgeben -> pm an mich!

ich würd sagen, der topic eröffner hat vorrecht!

bilder gibts leider keine! (nur so schonmal vorab)

Bearbeitet 12. April 2006 von kriegy

[albert]

@kriegy

hast ne pm

[SuperSprint]

Wie schauts aus? brauchts noch Bilder?

[Eisi]

[kriegy]

das is aber nich original, oder!?!?

[Eisi]

das is aber nich original, oder!?!?

was der Lack?

Doch die Löcher sind orischinoool:

[kriegy]

na, das sieht bei meinem aber gaaaaanz anders aus, macht aber auch einen originalen eindruck...

das grosse loch ist bei meinem schaltrohr nur ein bisschen kleiner als der schalter selbst!

[albert]

@eisi

Danke für den super Service

@all

Sieht das bei euch anderen auch so aus wie auf den Fotos von Eisi? Bei kriegy sieht das wohl offensichtlich anders aus.

albert

[Eisi]

@all

Sieht das bei euch anderen auch so aus wie auf den Fotos von Eisi? Bei kriegy sieht das wohl offensichtlich anders aus.

Das würde mich jetzt aber auch interessieren

[kriegy]

also ich hab mein rohr daheim mal in aller ruhe begutachtet...

-das schaltrohr natürlich!!!

und anscheinend hat da der vorbesitzer selber hand angelegt...

das loch ist viiiiiiiiiiiel grösser und sieht auch eher nach ner laienhaften schnitzerei, als nach nem gebohrten loch aus! der schalter sollte es allerdings in eingabautem zustand komplett verdecken.

also kommando zurück! :wasntme: :uargh:

[sceleton]

Wo wir grad mal bei der sache sind, hab ja auch nen pvlenker und blinkerinnenrohre....nur keines der 4e die ich hab passt durch die lenkerrohre.....hat noch wer das prob? haben die teilweise verschiedene innendurchmesser?

UND, nen schaltrohr ohne torsionsrisse könnt ich auch noch gebrauchen...oder wen ders mir schweißt.....muss auch keins mit schalterbohrungen sein......

[Eisi]

Du meinst, die Lenkerblinerinnenrohre gehen nicht durch das Schaltrohr!?

Kann es sein, dass du vielleicht Largeframe Innenrohre hast!?

PV - Innenrohre sind 1,4cm dick miss mal nach!

[albert]

Habe heute morgen die Löcher analog der Fotos von Eisi gebohrt und die Gewinde für die Befestigungsschrauben geschnitten.

Jetzt kann ich am Wochenende schon mal den Lenkkopf mit den passenden Lenkerblinkerinnenrohren etc. zusammenbauen.

Danke noch mal alle für die schnellen Infos.

albert

[upsyde]

Hab das jetzt auch vor. Ist das so original mit den Löchern.

Brauch ich jetzt dringend Innenrohre oder bekomm ich die Blinker auch ohne Montiert.

[Kebra]

Löcher sehen bei mir auch so aus.

Wenn du das ohne machst, werden sich vermutlich die blinker mitdrehen...bei Ochsenaugen z.B.

Bearbeitet 9. Januar 2012 von Kebra

[Samotti]

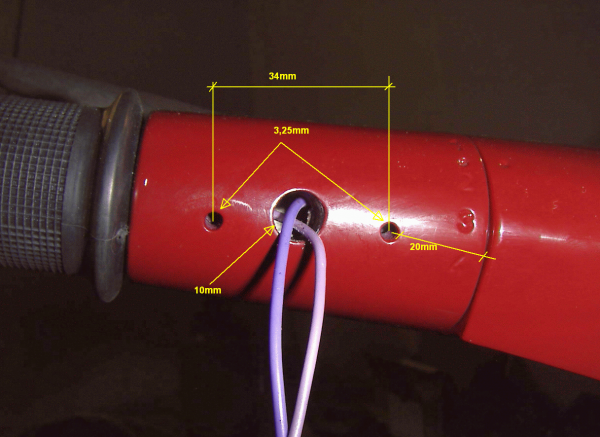

Hatte das auch mal vor und es dann aber leider verworfen. Das Bild ist aber noch über. Vielleicht hilfts ja auch weiter

Da fällt mir doch glatt auf, dass auf meinem bild die Bohrungen auf höhe des 3. gangs sind. wohingegen beim oberen bild die löcher unter der 4 liegen

Bearbeitet 9. Januar 2012 von Samotti

[upsyde]

Stimmt, was ist jetzt original?

Wisst ihr zufällig was für bohrer ich dafür brauche? Also welche größe? Dann kann ich gleich die 2 kaufen gehn.

Ich hoff nur das das gescheit klappt mit dem bohren da ja alles rund ist.

[-=SkReeK=-]

Würd ich so wie bei Samotti machen, dann ist der Schalter in Leerlaufstellung in der gleichen Position wie die Lichtschalter auf der Gasrohrseite. So sollte es ja wohl auch sein. Vielleicht ist das ein anderes Schaltrohr bei Eisi?

Lochdurchmesser stehn bei Samottis Bild doch dabei? Am besten machst du das mit einer Standbohrmaschine und spannst das Schaltrohr drunter ein, sonst rutschst du bei der Rundung leicht mal ab...

Berichte mal schön weiter wie das bei dir läuft, blüht mir irgendwann dieses Jahr bei meinem Rundlicht-Fuffilenker auch noch...

[upsyde]

Das ist ja das Problem das keine Standbohrmaschine vorhanden ist.

Muss wohl auch so irgendwie klappen.

Ah stimmt, da stehen ja die Maße mit dabei. 3,25mm und 10mm

[-=SkReeK=-]

... und nicht vergessen dass die kleinen Löcher ein Gewinde brauchen Sollte M3 sein.

[upsyde]

ach gott stimmt ja, da häte ich jetzt nicht dran gedacht. kann man die nicht hinten mit ner Mutter kontern?

[-=SkReeK=-]

Wo soll die Mutter denn dann stehen? Im Schaltrohr? Da ist dein Blinkerinnenrohr und das sollte sich schon drehen können

[upsyde]

ich benutze kein Blinkerinnenrohr. Gibt ja kein passendes für den Rundlenker.

überlege mir grade ne Standbohrmaschine zuzulegen. Da langt doch für einfache Bohrungen die einfachste / billigste die es gibt, oder?

Auf was muss man da achten?

sowas hier: http://www.ebay.de/itm/Tischbohrmaschine-Stand-Bohrmaschine-350W-CMI-OBI-max-2620-u-min-NEU-OVP-/150674612300?pt=Industriemaschinen&hash=item2314e8204c#ht_1626wt_958

Bearbeitet 10. Januar 2012 von upsyde

[-=SkReeK=-]

Also ich hab hier welche liegen die passen in meinen Rundlenker, wie gesagt, ich hab genau das Gleiche vor. Sind noch ein bisschen zu lang, aber das ist ja kein Problem

[upsyde]

ahhh interessant, und woher hast du die? Sind das die von ner Spezial? Passt dann auch der Halter in der Mitte des Lenkers?

[-=SkReeK=-]

Hab ich hier im Forum gekauft. Aus welchem Modell die jetzt sind weiß ich nicht. Jedenfalls passen die Aussparungen im Rohr exakt zu denen in meinem Schalt- bzw. Gasrohr, stehen eben nur ein bisschen über am Ende. Den Halter dazu hab ich, wirklich montiert hab ich das allerdings noch nicht. Ich kann das heut abend mal probieren und mal ein paar Bilder machen.

[upsyde]

das wäre natürlich super.

[Spiderdust]

Das Bild mit dem roten Griff ist von mir. Scheinbar decken sich die Maße aber nicht mit denen anderer Leute, deren Griffe nachweisbar original sind.

Bei mir kann ich diesen Nachweis nicht erbringen, da ich das Schaltrohr einzeln gebraucht gekauft habe.

Im Zweifel würde ich es daher wie bei Eisi positionieren.

Bzgl. Innenrohre: die lassen sich relativ einfach aus 20mm Gardinenstangen selbst anfertigen.
